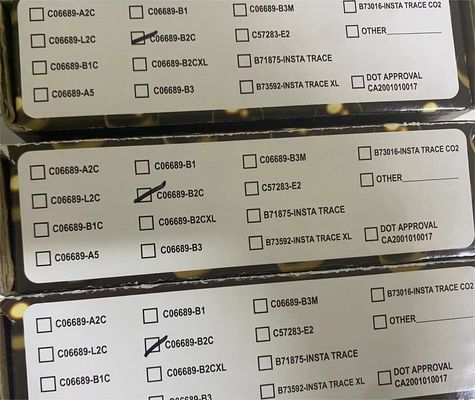

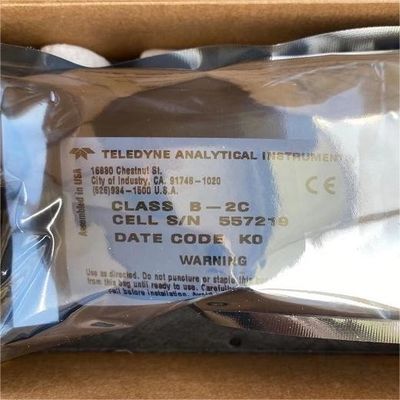

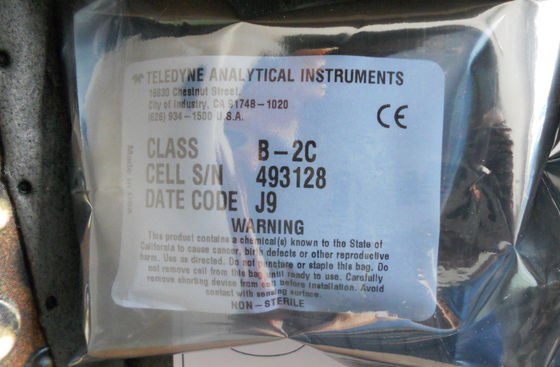

B-2C TELEDYNE paliwowa

Specyfikacje

Producent: Teledyne Analytical Instruments

Produkt nr. : B-2C, analiza tlenu (O2) śladowego ogólnego przeznaczenia do stosowania w strumieniach gazu obojętnego i węglowodorów.

Wprowadzenie:
Patentowany przez Teledyne'a Mikro-paliwowy ogniw (MFC) jest unikalnym przetwornikiem elektrochemicznym, który zapewnia wszechstronne możliwości wykrywania tlenu poprzez połączenie następujących funkcji.

Specyfika tlenu
Całkowicie wolne od konserwacji
Bezwzględne zero - nie wymaga gazów o wartości "zero"
Długa żywotność
Długotrwała stabilność, od dwóch do czterech tygodni (i dłużej) odstęp kalibracji
Nie wpływają na to zmiany przepływu próbki
Niepodlegające działaniu wstrząsu, wibracji lub pozycji

Teoria działania
Tlen w przestrzeni gazowej otaczającej komórkę dyfuzuje przez membranę teflonową i redukuje się na powierzchni katody.Odpowiednia utlenianie występuje wewnątrz anody i wytwarza prąd elektryczny proporcjonalny do stężenia tlenu..

Reakcja katodowa: 4e- + 2 H2O + O2 strzałka 4 OH
Reakcja anodowa: 2 OH- = Pb strzałka PbO + H2O + 2e
Całkowita reakcja: 2 Pb + O2 strzałka 2 PbO
Przetwornik działa w ten sposób jak ogniwo paliwowe, a jego moc ograniczona jest jedynie szybkością, z jaką tlen wchodzi do ogniwa i ilością materiału anodowego przechowywanego w nim.Ta moc wyjściowa jest niewystarczająca do wykorzystania komórki jako źródła energiiJednak komórka zapewnia wystarczającą moc do napędzania liczników bezpośrednio lub, po wzmocnieniu,zapewni wyjścia zdolne do wykonywania bardziej skomplikowanych funkcji


Cechy fizyczne

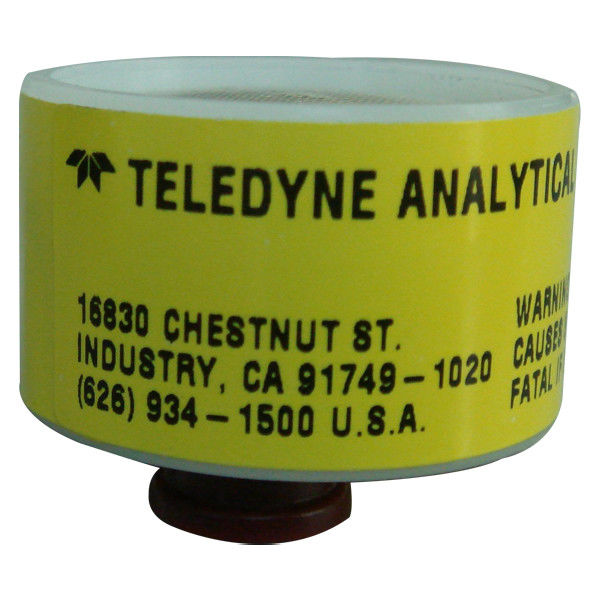

MFC jest zamkniętym, jednorazowym przetwornikiem tlenu o średnicy 1,25 cala i grubości 0,75 cala.7 cali średnicy) wytwarzający sygnał wyjściowy wysokiego poziomu, który nie wymaga wzmocnienia do napędzania urządzeń wyświetleniowych analogowych.

Duży obszar czuwania zmniejsza również błędy odczytu związane z kondensacją pary z strumieni próbki, które zwykle powodują, że małe przetworniki obszarów czuwania odczytują niskie lub nawet zerowe.

Tył MFC jest pokryty płytą kontaktową składającą się z dwóch koncentrycznych folii.Folii te łączą się z kontaktami wiosną w różnych zespołach sond i zbiornikach próbkowych, w których znajdują się komórki.

Produkty pokrewne:
Czujniki do analizatorów tlenu

Często zadawane pytania

P: Czy produkty są oryginalnymi jednostkami OEM?

Odp.: Przedmioty te zostały certyfikowane przez Achievers Automation Limited jako oryginalne jednostki OEM uzyskane za pośrednictwem urządzeń OEM lub niezależnych kanałów zewnętrznych.

P:Jaka jest gwarancja na towary?

A: Rok gwarancji.
