MTL5516C Interfejs wykrywacza bliskości przełącznika NAMUR Wejście, wyjście przekaźnika

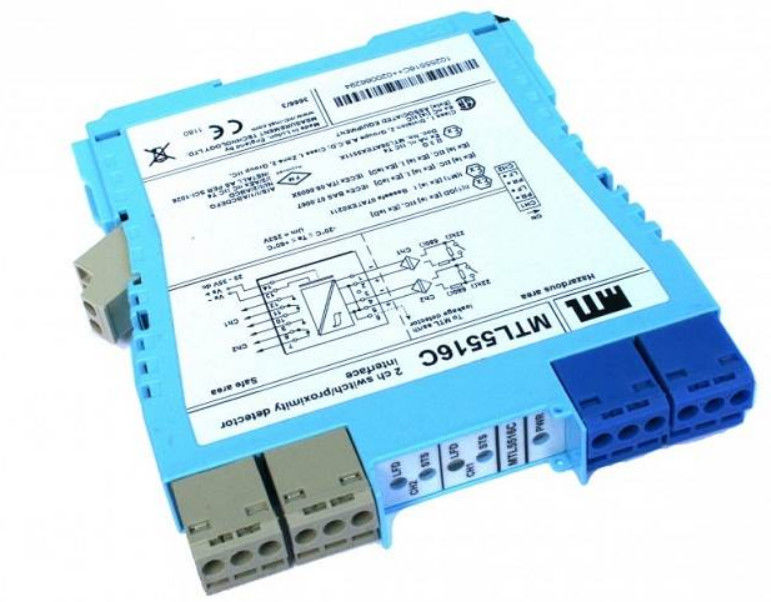

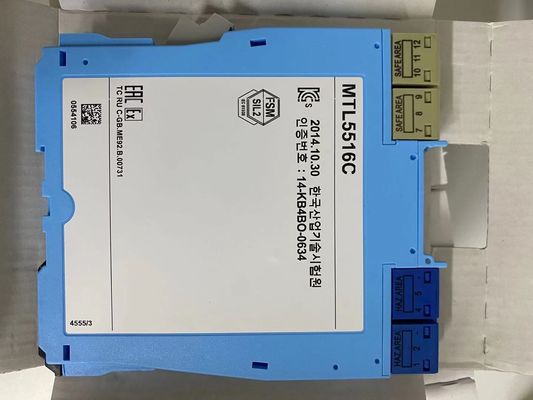

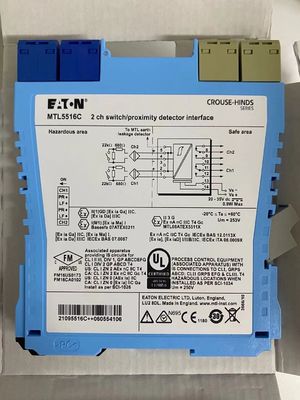

MTL5516C Interfejs przełącznika instrumentów MTL/detektora bliskości

MTL5516/C umożliwia sterowanie dwoma obciążeniami w strefie bezpieczeństwa za pomocą przełącznika
lub czujnik bliskości znajdujący się w strefie niebezpiecznej.
b) w przypadku gdy urządzenie wykrywające usterki w linii (LFD) wykrywa warunki zwarcia w okablowaniu terenowym i wskazuje je również na górnej części modułu.
Odwrócenie fazy dla każdego kanału jest wybierane przez przełącznik po stronie
moduł i wyjście są dostarczane przez kontakty przekaźnika przełączania.
obwodu w każdym z obwódów polowych.

Specyfikacja
Zobacz również wspólną specyfikację

• Liczba kanałów
Dwa.
• Położenie przełączników
Strefa 0, IIC, T6 obszar niebezpieczny
Dywizja 1, miejsce niebezpieczne grupy A
• Położenie czujnika bliskości
Strefa 0, IIC, T4?? 6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Dywizja 1, miejsce niebezpieczne grupy A
• Wprowadzanie do obszaru niebezpiecznego
Wpisy zgodne z normami BS EN6094756:2001 dla czujników bliskości (NAMUR)
• napięcie stosowane do czujnika
7 do 9 V prądu stałego od 1kΩ ±10%
• cechy wejścia/wyjścia
Faza normalna
Wyjścia zamknięte, jeśli wejście > 2,1 mA (< 2kΩ w obwodzie wejściowym)
Wyjścia otwarte, jeśli wejście < 1,2 mA (> 10kΩ w obwodzie wejściowym)
Hysteresa: 200μA (650Ω) nominalna
• wykrywanie usterek linii (LFD) (jeśli jest wybrane)
Użytkownik może wybierać za pomocą przełączników po stronie urządzenia.
w przypadku wykrycia usterki w przewodzie wejściowym.
Alarm o otwartym obwodzie w przypadku, gdy iin < 50 μA
Wyłączony alarm o otwartym obwodzie w przypadku > 250 μA
Alarm zwarcia w przypadku Rin < 100Ω
Wyłączony alarm zwarcia, jeśli Rin > 360Ω
Uwaga: Rezystory muszą być zamontowane przy użyciu urządzenia LFD z wejściem kontaktowym
500Ω do 1kΩ w serii z przełącznikiem
20kΩ do 25kΩ równolegle z przełącznikiem
• Wyjście z strefy bezpieczeństwa
Dwa pojedyncze relé o biegunach z kontaktami przełączania
Uwaga: obciążenia reaktywne muszą być odpowiednio stłumione
• Charakterystyka przekaźnika
Czas reakcji: maksymalnie 10 ms
Poziom kontaktowy (strefa bezpieczna):
250 V AC, 2A, cosØ > 0.7,
40 V prądu stałego, 2A, obciążenie oporowe
Poziom kontaktu (strefa 2):35V, 2A, 100VA.
• Maksymalne zużycie prądu
35 mA przy 24 V
11Rozpraszanie mocy w jednostce
00,84 W przy 24 V

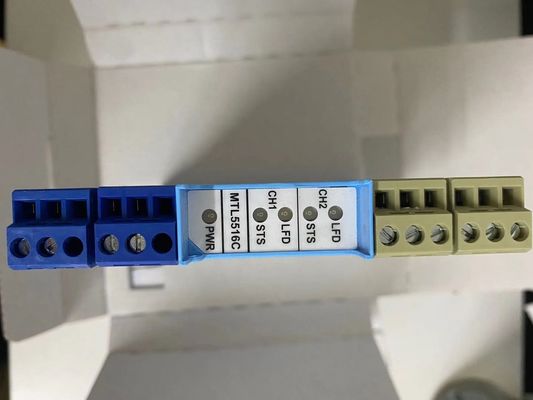

• Wskaźniki LED
Zielony: wskaźnik mocy
Żółty: dwa: stan kanału, włączony, gdy wyjście jest podłączone
Czerwony: dwa: wskazanie LFD, w przypadku wykrycia usterki w linii
• Opis bezpieczeństwa (każdy kanał)
U_o= 10,5 V I_o=14mA P_o= 37 mW Um = 253 V rms lub dc
