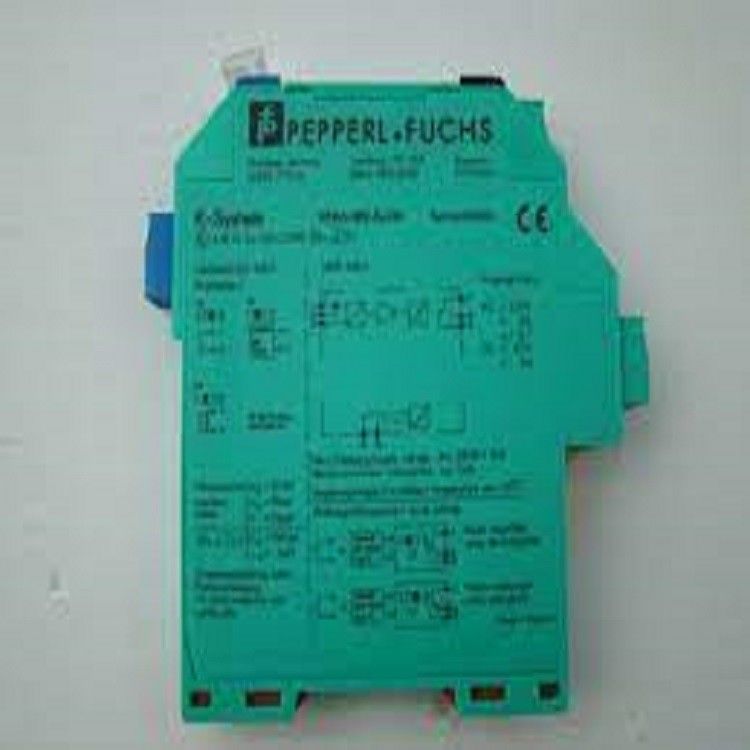

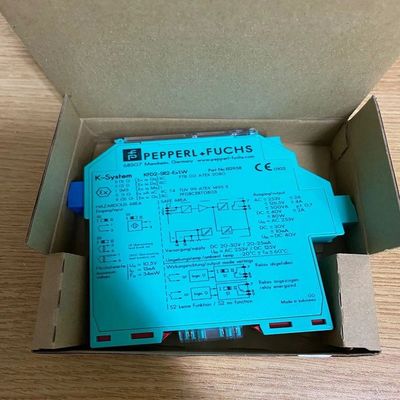

KFD2-SR2-EX1.W PEPPERL FUCHS Izolowana bariera

Szczegóły produktu:
Producent: Pepperl+Fuchs
Produkt nr. : KFD2-SR2-EX1.W
Rodzaj produktu: bariery izolowane od transformatorów

Charakterystyka:

• Izolowana bariera 1-kanałowa
• 24 V zasilacz prądu stałego (pociąg napędowy)
• Kontakt suchy lub wejścia NAMUR
• Wyjście kontaktu przekaźnika
• Wykrywanie usterek w linii (LFD)
• Odwracalny tryb działania
• Do poziomu SIL 2 (SC 3) zgodnie z IEC/EN 61508

Funkcja

Ta izolowana bariera jest używana do zastosowań bezpieczeństwa wewnętrznego.

Urządzenie przesyła sygnały cyfrowe z czujników NAMUR lub suchych kontaktów z obszaru niebezpiecznego do obszaru bezpiecznego.

Czujnik bliskości lub kontakt mechaniczny kontroluje obciążenie boczne sterowania dla wyjścia kontaktu przekaźnika.

Za pomocą przełączników można odwrócić tryb działania i wyłączyć wykrywanie usterek linii.

Podczas stanu awarii przekaźnik powraca do stanu wyłączonego z energii, a diody LED wskazują awarię zgodnie z NAMUR NE 44.

Jeżeli urządzenie jest obsługiwane za pośrednictwem szyny napędowej, dodatkowo dostępny jest komunikat zbiorowego błędu.

Dane techniczne

1Ogólne specyfikacje

Rodzaj sygnału: Wprowadzenie cyfrowe

2. Parametry związane z bezpieczeństwem funkcjonalnym

Poziom integralności bezpieczeństwa (SIL): SIL 2

Systematyczna zdolność (SC): SC 3

3Zaopatrzenie

Połączenie: Pociąg silnikowy lub terminale 14+, 15-

Nomienna napięcie: 19... 30 V prądu stałego

Ripple: ≤ 10 %

Prąd nominalny: ≤ 35 mA

Rozpraszanie mocy: ≤ 0,7 W

Zużycie energii: ≤ 0,7 W

4. Wprowadzenie

Strona połączenia: Strona pola

Połączenie: terminale 1+, 2+, 3-

Wartości nominalne: Zgodnie z normą EN 60947-5-6 (NAMUR)

napięcie w otwartym obwodzie/prąd zwarcia: ok. 8 V prądu stałego / ok. 8 mA

Punkt przełączania/hysteresa przełączania: 1.2... 2,1 mA / ok. 0,2 mA

Wykrywanie usterek linii: Przerwanie I ≤ 0,1 mA, zwarcie I > 6 mA

Wskaźnik pulsu/pauzy: Min. 20 ms / min. 20 ms

5. Wydajność

Strona połączenia: strona sterująca

Połączenie: terminale 7, 8, 9

Wydajność: ; przekaźnik sygnału

Pojemność kontaktu: 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A obciążenie oporowe

Minimalny prąd przełącznika: 2 mA / 24 V prądu stałego

Opóźnienie włączone/wyłączone: około 20 ms / około 20 ms

Żywotność mechaniczna: 10⁷cykle przełączania

Ogólne komunikaty o błędzie: Pociąg napędowy

6Charakterystyka transferu

Częstotliwość przełączania: < 10 Hz

7. izolacja galwaniczna

Wprowadzenie/wyjście: wzmocniona izolacja zgodnie z IEC/EN 61010-1, napięcie znamionowe izolacji 300 V_Eff

Wprowadzenie/zasilanie: wzmocniona izolacja zgodnie z normą IEC/EN 61010-1, napięcie znamionowe izolacji 300_Veff

Wydajność/zasilanie: wzmocniona izolacja zgodnie z IEC/EN 61010-1, napięcie znamionowe izolacji 300 V_Eff

8. Wskaźniki / ustawienia

Elementy wyświetlania: Światła LED

Elementy sterujące: Przełącznik DIP

Konfiguracja: poprzez przełączniki DIP

Etykietowanie: miejsce do etykietowania z przodu

9. Zgodność

Kompatybilność elektromagnetyczna: EN 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Stopień ochrony: IEC 60529:1989+A1:1999+A2:2013

Bezpieczeństwo funkcjonalne: IEC/EN 61508:2010

Wprowadzenie: EN 60947-5-6:2000

10. Warunki otoczenia

Temperatura otoczenia: -40... 70 °C (-40... 158 °F)

11Specyfikacje mechaniczne

Stopień ochrony: IP20

Połączenie: końcówki śruby

Masę: około 150 g

Wymiary: 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 cala) (W x H x D), typ obudowy B2

Wysokość: 119 mm

Szerokość: 20 mm

Głębokość: 115 mm

Wstawienie: na szybie montażowej 35 mm DIN zgodnie z normą EN 60715:2001
