1Ogólne specyfikacje
Rodzaj sygnału: Wprowadzenie cyfrowe
2. Parametry związane z bezpieczeństwem funkcjonalnym
Poziom integralności bezpieczeństwa (SIL): SIL 2
3Zaopatrzenie
Połączenie: terminale 23, 24
Nomienna napięcie: 20... 90 V prądu stałego / 48... 253 V prądu przemiennego 50... 60 Hz
Rozpraszanie mocy/zużycie energii: ≤ 2 W ; 2,5 VA / 2,2 W ; 3 VA
4. Interfejs
Interfejs programowania: gniazdo programowania
5. Wprowadzenie
Strona połączenia: Strona pola
Połączenie: Wejście I: czujnik 2-przewodowy: końcówki 1+, 3-trójprzewodowy czujnik: końcówki 1+, 2- i 3
wejście II: terminale 13+, 14- przełącznik uruchomienia;
Wprowadzenie I: czujnik z dwoma lub trzema przewodami, czujnik zgodny z normą EN 60947-5-6 (NAMUR) lub kontakt mechaniczny
napięcie w otwartym obwodzie/prąd zwarcia: 22 V / 40 mA
Oporność wejściowa: 40,7 kΩ
Punkt przełączania/hysteresa przełączania: logika 1: > 2,5 mA; logika 0: < 1,9 mA
Czas trwania pulsu: > 50 μs
Częstotliwość wejścia: 0.001... 10000 Hz
Wykrywanie usterek linii: Przerwanie I ≤ 0,15 mA; zwarcie I > 4 mA
Wpis II: przełamanie uruchomienia: 1... 1000 s, regulowalne w krokach 1 s
Aktywny/pasywny: I > 4 mA (w ciągu min. 100 ms) / I < 1,5 mA
napięcie w otwartym obwodzie/prąd zwarcia: 18 V / 5 mA
6. Wydajność
Strona połączenia: strona sterująca
Połączenie: wyjście I: końcówki 10, 11, 12
wyjście II: końcówki 16, 17, 18
wyjście III: terminale 19+, 20-
wyjście IV: końcówki 8+, 7-
Wyjście I, II: sygnał, przekaźnik
Pojemność kontaktu: 250 V AC / 2 A / cos φ ≥ 0,7 ; 40 V DC / 2 A
Żywotność mechaniczna: 5 x 107 cykli przełączania
Opóźnienie włączone/wyłączone: około 20 ms / około 20 ms
Wydajność III: wyjście elektroniczne, pasywne
Pojemność kontaktu: 40 V prądu stałego
Poziom sygnału: 1 sygnał: (L+) -2,5 V (50 mA, zabezpieczenie przed zwarciem/przekładaniem)
sygnał 0: wyjście zablokowane (prąd w stanie wyłączonym ≤ 10 μA)
Wyjście IV: analogowy
Zakres prądu: 0... 20 mA lub 4... 20 mA
napięcie w pętli otwartej: maks. 24 V prądu stałego
Obciążenie: maks. 650 Ω
/Sygnał awarii: w skali niższej I ≤ 3,6 mA, w skali wyższej ≥ 21,5 mA (np. NAMUR NE43)

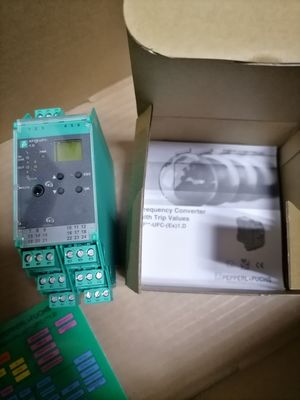

7. Wskaźniki / ustawienia
Elementy wyświetlania: LED, wyświetlacz
Elementy sterujące: Panel sterowania
Konfiguracja: za pomocą przycisków obsługi
za pośrednictwem PACTware
Etykietowanie: miejsce do etykietowania z przodu
8. Zgodność
Kompatybilność elektromagnetyczna: NE 21:2006
Stopień ochrony: IEC 60529:2001
9. Warunki otoczenia
Temperatura otoczenia: -20... 60 °C (-4... 140 °F)

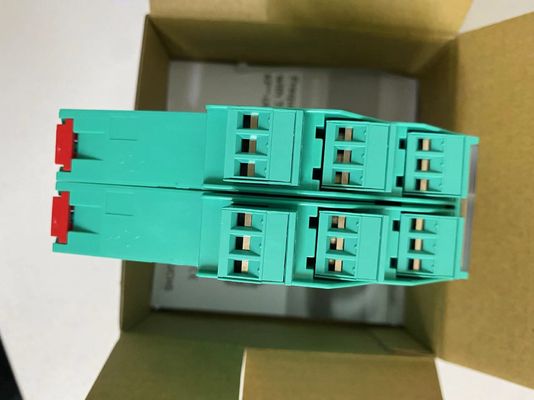

10Specyfikacje mechaniczne
Stopień ochrony: IP20
Połączenie: końcówki śruby
Masę: 300 g
Wymiary: 40 x 119 x 115 mm (1,6 x 4,7 x 4,5 cala) (W x H x D), typ obudowy C2
Wysokość: 119 mm
Szerokość: 40 mm
Głębokość: 115 mm
Wstawienie: na szybie montażowej 35 mm DIN zgodnie z normą EN 60715:2001
