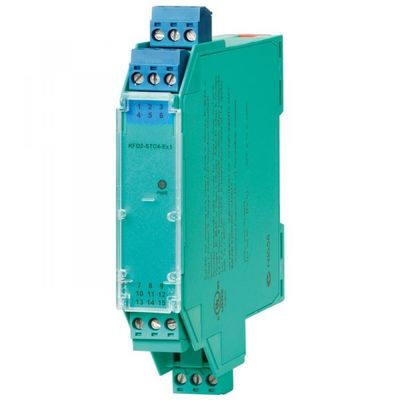

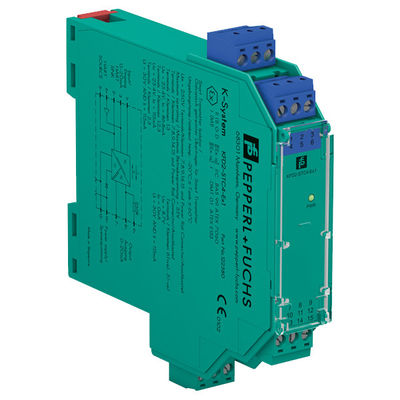

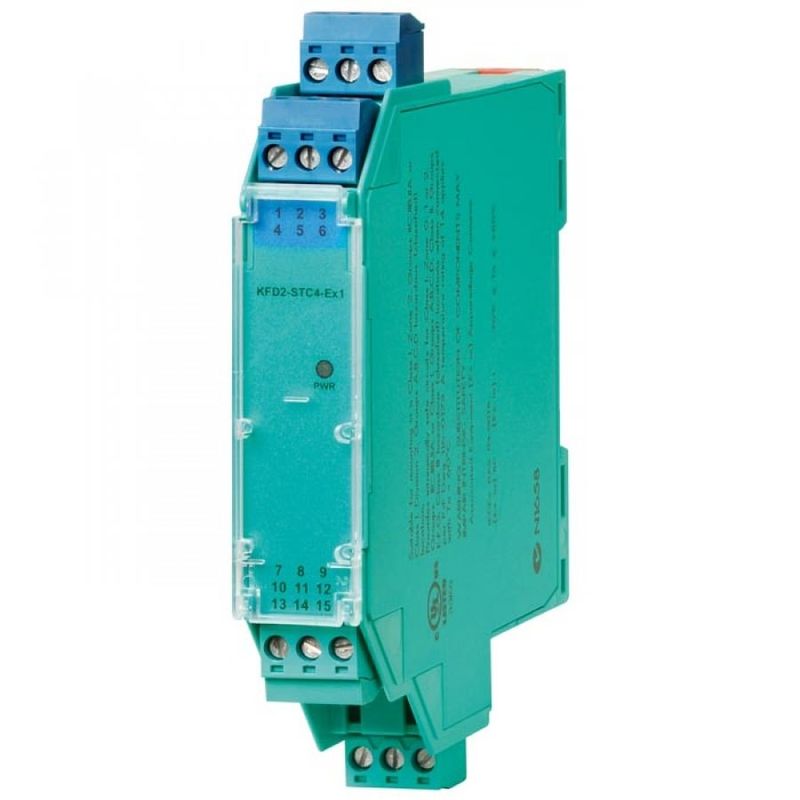

| Ogólne specyfikacje |
| Rodzaj sygnału |
Wejście analogowe |
| Parametry dotyczące bezpieczeństwa funkcjonalnego |
| Poziom bezpieczeństwa (SIL) |
SIL 2 |
| Systematyczna zdolność (SC) |
SC 3 |
| Dostępność |
| Połączenie |
Pociąg silnikowy lub terminale 14+, 15- |
| Nomienne napięcie |
18... 30 V prądu stałego |
| Ripple |
w granicach dopuszczalności podaży |
| Rozpraszanie mocy |
≤ 1 W przy maksymalnym obciążeniu |
| Zużycie energii |
≤ 1,6 W przy maksymalnym obciążeniu |
| Wpływ |
| Strona połączenia |
Strona pola |
| Połączenie |
terminale 1+, 2-, 3 |
| sygnał wejściowy |
4... 20 mA |
| napięcie otwartego obwodu/prąd zwarcia |
końcówki 1+, 3: 24 V / 25 mA |
| Opór wejściowy |
maks. 265 Ω końcówki 2-, 3, maks. 330 Ω końcówki 1+, 3 |
| Dostępne napięcie |
≥ 17 V przy 20 mA ; ≥ 21 V przy 4 mA, końcowe 1+, 3 |
| Produkcja |
| Strona połączenia |
strona sterująca |
| Połączenie |
terminale 7+, 8-, 9- (pływak)
terminale 7-, 8+, 9+ (źródło)
Zobacz dodatkowe informacje |
| Obciążenie |
0... 800 Ω |
| sygnał wyjściowy |
4... 20 mA (przetłoczenie > 25 mA) |
| Ripple |
maks. 50 μArms |
| Wyposażenie zewnętrzne (przewód) |
2... 30 V prądu stałego
Jeżeli napięcie zewnętrzne wynosi > 19 V, wymagane jest obciążenie ≥ ((V - 19) / 0,02) Ω. V oznacza wartość napięcia zewnętrznego.
Wewnętrzny rezystor 250 Ω w terminale 9 może być używany jako obciążenie. |
| Charakterystyka przeniesienia |
| Odchylenie |
przy temperaturze 20 °C (68 °F), 4... 20 mA
≤ 10 μA włączając kalibrację, liniowość, histerezę, obciążenia i wahania napięcia zasilania |
| |
Wpływ temperatury otoczenia |
≤ 0,25 μA/K |
| Zakres częstotliwości |
strona pola w stronę sterowania: szerokość pasma z 0,5 Vppsygnał 0... 7,5 kHz (-3 dB)
strona sterowania w stronę pola: szerokość pasma z 0,5 Vppsygnał 0,3... 7,5 kHz (-3 dB) |
| Czas rozliczenia |
200 μs |
| Czas wzrostu/spadku |
100 μs |
| Izolacja galwaniczna |
| Wydajność/zasilanie |
izolacja funkcjonalna, napięcie znamionowe izolacji 50 V AC |
| Wskaźniki/stawienia |
| Elementy wyświetlania |
LED |
| Etykietowanie |
miejsce do etykietowania z przodu |
| Zgodność z dyrektywą |
| Kompatybilność elektromagnetyczna |
|
| |
Dyrektywa 2014/30/UE |
EN 61326-1:2013 (lokalizacje przemysłowe) |
| Zgodność |
| Kompatybilność elektromagnetyczna |
NE 21:2012
EN 61326-3-2:2008 |
| Stopień ochrony |
IEC 60529:2001 |
| Ochrona przed porażeniem prądem |
UL 61010-1:2012 |
| Warunki otoczenia |
| Temperatura otoczenia |
-20... 60 °C (-4... 140 °F)
rozszerzony zakres temperatury otoczenia do 70 °C (158 °F), odwołuj się do instrukcji obsługi w odniesieniu do niezbędnych warunków montażu |
| Specyfikacje mechaniczne |
| Stopień ochrony |
IP20 |
| Połączenie |
końcówki śruby |
| Masę |
około 200 g |
| Wymiary |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 cala) (W x H x D), typ obudowy B2 |
| |
Wysokość |
124 mm |
| |
Szerokość |
20 mm |
| |
Głębokość |
115 mm |
| Wstawianie |
na szybie montażowej 35 mm DIN zgodnie z normą EN 60715:2001 |
| Dane do stosowania w odniesieniu do obszarów niebezpiecznych |
| Świadectwo badania typu UE |
CML 17 ATEX 2029X |
| |
Oznakowanie |
 II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| |
Wpływ |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I |
| Dostępność |
|
| |
Maksymalne bezpieczne napięcie |
250 V (uwaga! napięcie znamionowe może być niższe). |
| Wyposażenie |
terminale 1+, 3- |
| |
napięcie |
27.2 V |
| |
Aktualność |
93 mA |
| |
Władza |
633 mW |
| |
Pojemność wewnętrzna |
5 nF |
| |
Indukcyjność wewnętrzna |
0 mH |
| Wyposażenie |
terminale 2-, 3 |
| |
napięcie |
30 V |
| |
Aktualność |
115 mA |
| |
Władza |
1 W |
| |
napięcie |
2 V |
| |
Aktualność |
80,5 mA |
| |
Władza |
1.1 mW |
| Wyposażenie |
Terminal 1+, 2 / 3- |
| |
napięcie |
27.2 V |
| |
Aktualność |
115 mA |
| |
Władza |
782 mW |
| |
Pojemność wewnętrzna |
5 nF |
| |
Indukcyjność wewnętrzna |
0 mH |
| Produkcja |
|
| |
Maksymalne bezpieczne napięcie |
250 V (uwaga! napięcie znamionowe może być niższe). |
| Certyfikat |
CML 17 ATEX 3028X |
| |
Oznakowanie |
II 3G Ex ec IIC T4 Gc |
| Izolacja galwaniczna |
|
| |
Wpływ/wyjście |
bezpieczna izolacja elektryczna zgodnie z normą IEC/EN 60079-11:2007, wartość szczytowa napięcia 375 V |
| |
Wprowadzenie/zasilanie |
bezpieczna izolacja elektryczna zgodnie z normą IEC/EN 60079-11:2007, wartość szczytowa napięcia 375 V |
| Zgodność z dyrektywą |
|
| |
Dyrektywa 2014/34/UE |
EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 |
| Międzynarodowe zatwierdzenia |
| Zatwierdzenie UL |
E106378 |
| |
Rysunek sterowania |
116-0439 (cULus) |
| Zatwierdzenie IECEx |
|
| |
Certyfikat IECEx |
IECEx CML 17.0015X |
| |
oznakowanie IECEx |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Eks IIC T4 Gc |
