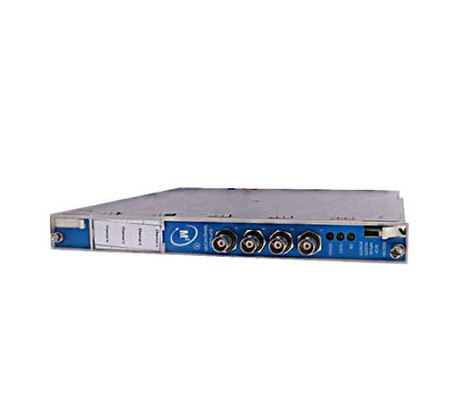

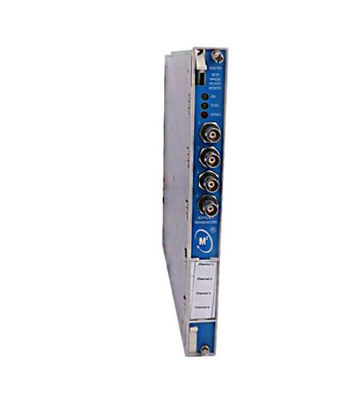

Bently Nevada 3500/61-01-00 Monitory temperatury z wyjściami rejestratorami
Opis
Moduły 3500/61 zapewniają sześć kanałów monitorowania temperatury i akceptują zarówno wejścia temperatury detektora temperatury oporu (RTD) jak i termoparów (TC).Moduły uwarunkowują te wejścia i porównują je z ustawieniami alarmowymi programowalnymi przez użytkownika3500/60 i 3500/61 zapewniają identyczną funkcjonalność, z wyjątkiem tego, że 3500/61 zapewnia wyjścia rejestratora dla każdego z sześciu kanałów, podczas gdy 3500/60 nie.
Użytkownik programuje moduły do wykonywania pomiarów temperatury RTD lub TC za pomocą oprogramowania 3500 Rack Configuration Software.Różne moduły I/O są dostępne w wersjach RTD/TC nieizolowanych lub izolowanych TCUżytkownik może skonfigurować nieizolowaną wersję RTD/TC tak, aby akceptowała TC lub RTD lub mieszankę wprowadzania TC i RTD.Wersja izolowana TC zapewnia izolację kanałowo-kanałową 250 Vdc w celu ochrony przed zakłóceniami zewnętrznymi.
W przypadku stosowania w konfiguracji TMR (Triple Modular Redundant) urządzenia do monitorowania temperatury muszą być zainstalowane obok siebie w grupach po trzech urządzeń.system wykorzystuje dwa rodzaje głosowania w celu zapewnienia dokładnej pracy i uniknięcia awarii pojedynczego punktu.
Informacje
Wyjścia rejestratora
3500/61-AXX-BXX
• A: Typ modułu I/O
01 RTD/TC Nieizolowane z końcami wewnętrznymi
02 RTD/TC Nieizolowane z końcami zewnętrznymi
03 TC Wyizolowane z wewnętrznymi końcami
04 TC Wyizolowane z końcami zewnętrznymi
05 RTD/TC Nieizolowane z barierami wewnętrznymi i końcami wewnętrznymi
• B: Opcja zatwierdzenia przez agencję
00 Brak
01 CSA/NRTL/C (klasa 1, dział 2)
02 ATEX/CSA (klasa 1, strefa 2)
3500/61 Wyjście z rejestratora do zewnętrznego końca (ET) kablu blokowego
134543- AXX BXX
• A: Długość kabla
0005 5 stóp (1,5 metra)
0007 7 stóp (2,1 metra)
0010 10 stóp (3,0 metra)
0025 7,5 metra
0050 50 stóp (15 metrów)
0100 100 stóp (30,5 metra)
• B: Instrukcje montażu
01 Niezmontowane
02 Zmontowane
3500/61-specyficzne
• 133811-02 3500/61 Monitor (Zastąpiony przez PN 163179-02).
• 135343-01 IC oprogramowania stałego
• 133819-02 3500/61 RTD/TC Nieizolowane moduły wewnętrzne końcówki I/O.
• 133827-02 3500/61 RTD/TC Nieizolowane moduły wewnętrzne.
• 133835-02 3500/61 TC Moduły wewnętrzne końcówek I/O izolowane.
• 133843-02 3500/61 TC Moduły wewnętrznych końcówek wprowadzania/wyjścia.
• 133892-01 3500/61 Wyjście rejestratora zewnętrzny blok końcowy (kontakty na paskach końcowych).
• 133900-01 3500/61 Wyjście rejestratora zewnętrzny blok końcowy (złącza w stylu euro).
• 136711-02 3500/61 Moduł RTD/TC I/O z barierami wewnętrznymi i końcami wewnętrznymi (nieizolowany)
