1794-TB3 ALLEN BRADLEY PLC Products Flex I/O Terminal Base

Szczegóły produktu:
Producent: Allen Bradley
Produkt nr. : 1794-TB3
Rodzaj produktu:Flex I/O Terminal Base Unit

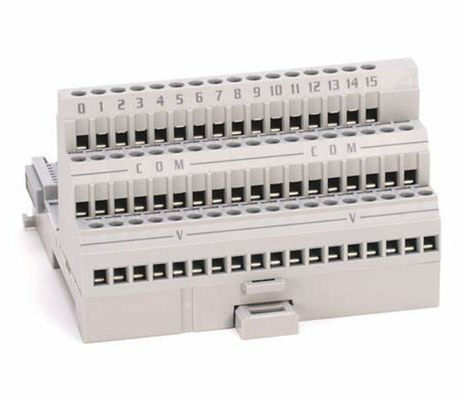

1794-TB3 jest jednostką bazową końcową, która jest częścią platformy Flex I/O firmy Allen-Bradley.Jest on wyposażony w trzy (3) paski z końcówkami śrubokrętu.

1794-TB3 to komponent Flex I/O produkowany przez Allen-Bradley.stosowane głównie jako punkty końcowe urządzeń polowych i urządzeń zasilania. ten moduł jest również używany do obsługi modułów Flex I/O, w szczególności 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 i 1794-OW8XT.1794-TB3 ma trzy (3) paski końcoweGórny pas końcowy składa się z szesnastu (16) końcówek przeznaczonych do okablowania sygnałów wejściowych i wyjściowych. Środkowy i dolny terminal składają się z osiemnastu (18) końcówek.o pojemności nieprzekraczającej 10 W. -V Common znajduje się na terminalach B-16 i B-33; +V (Voltage In) Terminals znajduje się na terminalach C-34 i C-5.terminal łańcuchowy jest zlokalizowany na C-34 (+) i B-16 (-) dla dostaw w i C-51 (+) i B-33 (-) dla dostaw z. 1794-TB3 posiada końcówki śruby zacisku.Przymocowanie podstawy końcowej na szczycie szyny DIN, aby przymocować tylną część podstawy końcowej do szyny DIN. Haczyk podstawy terminala musi prześlizgnąć się pod krawędź modułu adaptera, a złącze FlexBus jest włączone.Aby zablokować bazę terminala do DIN Rail, popchnij bazę terminalu, aż 1794-TB3 ustawi się i zaangażuje się w szybę DIN.

1794-TB3 Flex I/O Terminal Base Unit firmy Allen-Bradley jest urządzeniem, które zapewnia punkty połączeń końcowych dla okablowania I/O i przyczynia się do tworzenia płaszczyzny tylnej.Posiada maksymalnie 16 połączeń I/O z 18 wspólnymi końcami i 18 końcami napięcia1794-TB3 jest stosowany w zastosowaniach o napięciu elektrycznym 125 V AC/DC i ma maksymalną pojemność prądu 10A z 0,21 x 1.Drut miedziany o rozmiarze 3 mm2 (24-16 AWG) przeznaczony do stosowania z modułami wejściowymi i wyjściowymi1794-TB3 ma Flexbus ratingu 5V DC na 640mA i dostarcza prąd 2A do terminali I / O. Ma również V / COM terminali ratingu 125V DC / AC i 10A na 50-60Hz.

1794-TB3 zapewnia izolację napięcia 125V (ciągłą) przy użyciu podstawowego typu izolacji między końcami okablowania pola do FLEXBUS i ma moment obrotowy śruby końcowej 0,56 x 0,79 Nm (5 x 7 lb-in).Ma oznaczony kod temperatury T4A (Ameryka Północna) i kod temperatury IEC T41794-TB3 ma temperaturę operacyjną o wartości -20-70°C (-4-158°C).F) w temperaturze 5-95% wilgotności względnej nie kondensującej i jest testowany i oceniany do wytrzymania wstrząsu operacyjnego 30G i wibracji 5G w zakresie 10-500Hz1794-TB3 posiada c-UL-us, UL, CSA i certyfikat CE i ma wymiary 94mm x 94mm x 69mm (3,7in x 3,7in x 2,7in).



Powiązane modele:

Wprowadzenie do firmy:
Achievers Automation Limited ma ponad 10-letnie doświadczenie na rynku automatyki przemysłowej, specjalizując się w odsprzedaży fabrycznie zamkniętych sond, czujników, DCS, barier izolacyjnych, HMI, PLC, adapterów,Złącze i kabel Profibus z marek takich jak BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens itp.Proszę nie wahaj się skontaktować z nami.
