Szczegóły produktu:
Producent: Pepperl+Fuchs

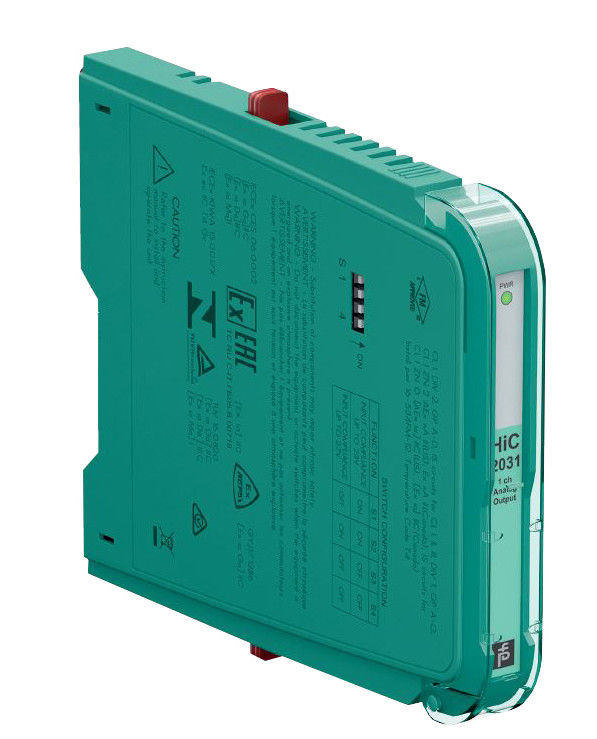

Produkt nr. : HIC2031
Rodzaj produktu: Aktualny sterownik
Charakterystyka:
- Izolowana bariera 1-kanałowa
- 24 V zasilacz prądu stałego (z napędem autobusowym)
- Prąd wyjściowy do 650 Ω obciążenia
- Niska rozpraszanie mocy
- Do poziomu SIL 2 (SC 3) zgodnie z IEC/EN 61508
Funkcja
Ta izolowana bariera jest używana do zastosowań bezpieczeństwa wewnętrznego.
Powtarza sygnał wejściowy z systemu sterowania, aby uruchamiać konwertery HART I/P, uruchamiacze zaworów i wyświetlacze znajdujące się w strefie niebezpiecznej.
Sygnały cyfrowe są nakładane na wartości analogowe po stronie pola lub po stronie sterowania i są przesyłane w obie strony.
Obwód otwartego pola przedstawia wysoką impedancję po stronie sterowania, aby umożliwić monitorowanie warunków alarmowych przez system sterowania.
To urządzenie jest zamontowane na desce końcowej HiC.
Dane techniczne
1Ogólne specyfikacje
Rodzaj sygnału:Wyjście analogowe
2. Parametry związane z bezpieczeństwem funkcjonalnym
Poziom integralności bezpieczeństwa (SIL): SIL 2
Systematyczna zdolność (SC): SC 3
3.Zapewnienie
Połączenie: SL1: 1a (((-), 1b ((-); 2a (((+), 2b ((+)
Nomienna napięcie: 19... 30 V prąd stały zasilany przez płytę końcową
Ripple:≤ 10 %
Prąd nominalny: ≤ 30 mA przy 24 V
Rozpraszanie mocy: ≤ 600 mW przy obciążeniu 20 mA i 500 Ω
Zużycie energii: ≤ 700 mW
4. Wprowadzenie
Strona połączenia: strona sterująca
Połączenie: SL1: 8a(+), 7a(-)
sygnał wejściowy: 4... 20 mA, ograniczone do ok. 26 mA
napięcie wejściowe: napięcie otwartej pętli układu sterującego < 30 V
Spadek napięcia: ok. 6 V przy 20 mA
Oporność wejściowa: > 100 kΩ, z otwartym okablowaniem pola
5. Wydajność
Strona połączenia: Strona pola
Połączenie: SL2: 5a ((+), 5b ((-)
napięcie: ≥ 13 V przy 20 mA
Prąd: 4... 20 mA
Obciążenie: 0... 650 Ω
Ripple: 20 mV rms
