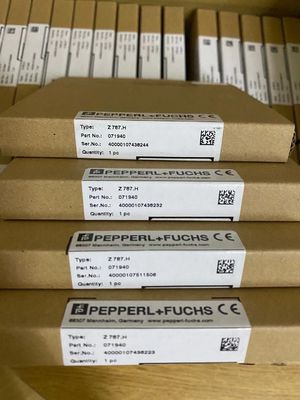

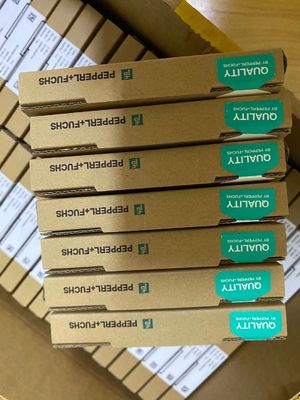

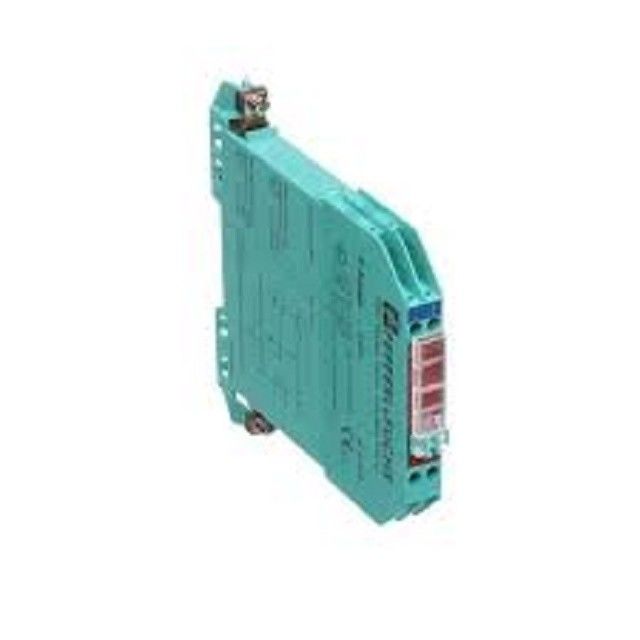

Pepperl+Fuchs Z787.H Zener Barrier 2 Channel High Power Version
Szczegóły produktu:
Producent: Pepperl+Fuchs
Produkt nr. : Z787.H
Rodzaj produktu: bariera Zenera
Charakterystyka:
- 2 kanały
- Wersja prądu stałego, pozytywna biegunowość
- napięcie robocze 26,5 V przy 10 μA
- Opór seryjny maks. 250 Ω
- Poziom bezpieczeństwa 80 mA
- Wstawialne na szynach DIN
- Wersja o dużej mocy
- Z diodą zwrotną
Funkcja
Bariera Zenera uniemożliwia przenoszenie niedopuszczalnie wysokiej energii z bezpiecznego obszaru do obszaru niebezpiecznego.
Diody zener w barierze zener są podłączone w kierunku odwrotnym.z powodu usterki w bezpiecznym obszarzeBariera Zenera ma pozytywną biegunowość, tzn. anody diod Zenera są uziemione.
Ta wersja o wysokiej mocy ma mniejszy rezystancję seryjną, a zatem zapewnia wyższe napięcie do urządzenia polowego.
Bariera Zenera służy do oceny sygnałów z obszaru niebezpiecznego.w związku z tym obecne założenie dla obliczeń bezpieczeństwa wewnętrznego wynosi zero.
W zależności od zastosowania dla połączenia seryjnego lub równoległego stosuje się zwiększone lub zmniejszone wewnętrzne parametry bezpieczeństwa.Przykłady zastosowań można znaleźć w opisie systemu barier Zenera.
Dane techniczne
1Ogólne specyfikacje
Rodzaj: Wersja prądu stałego, pozytywna biegunowość
2Specyfikacje elektryczne
Oporność nominalna: 240 Ω
Odporność seryjna: maks. 250 Ω
Poziom bezpieczeństwa bezpiecznika: 80 mA
3Połączenie z obszarem niebezpiecznym
Połączenie: terminale 1, 2; 3, 4
4Połączenie z bezpiecznym obszarem.
Połączenie: terminale 5, 6, 7, 8
Napięcie robocze
Łącznik zasilania: maks. 27 V
Pętla pomiarowa: maks. 26,5 V przy 10 μA
5. Zgodność
Stopień ochrony: IEC 60529
6. Warunki otoczenia
Temperatura otoczenia: -20... 60 °C (-4... 140 °F)
Temperatura przechowywania: -25... 70 °C (-13... 158 °F)
Względna wilgotność: maks. 75%, bez kondensacji
7Specyfikacje mechaniczne
Stopień ochrony: IP20
Połączenie: końcówki śruby
Przekrój rdzenia: maks. 2 x 2,5... mm2
Masę: około 150 g
Wymiary: 12.5 x 115 x 116 mm (0,5 x 4,5 x 4,6 cala) (W x H x D)
Wysokość: 115 mm
Szerokość: 120,5 mm
Głębokość: 116 mm
Rodzaj konstrukcji: modułowa obudowa końcowa, patrz opis systemu
Wstawienie: na szybie montażowej 35 mm DIN zgodnie z normą EN 60715:2001
