Szczegóły produktu:
Producent: Pepperl+Fuchs

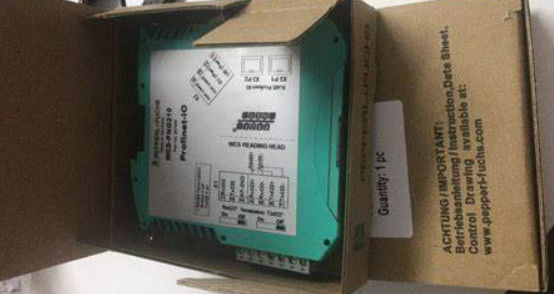

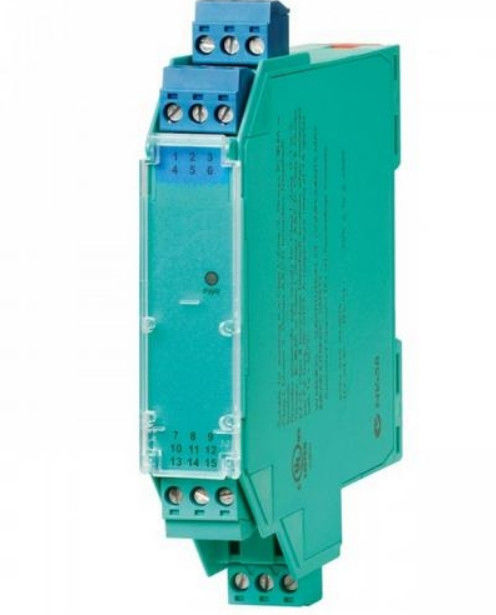

Produkt nr. :KCD2-STC-Ex1.20
Rodzaj produktu: Zasilanie transmisora SMART
Cechy:
- Izolowana bariera 1-kanałowa
- 24 V zasilacz prądu stałego (pociąg napędowy)
- Wprowadzenie dla dwukierunkowych nadajników SMART i źródeł prądu
- Rozdzielacz sygnału (1 wejście i 2 wyjścia)
- Podwójne wyjście 0/4 mA... 20 mA lub 0/1 V... 5 V
- Bloki końcowe z gniazdkami do badań
- Do poziomu SIL 2 (SC 3) zgodnie z IEC/EN 61508
Funkcja
Urządzenie dostarcza nadajniki 2-przewodowe w strefie niebezpiecznej i może być również używane z źródłami prądu.
Przekazuje analogiczny sygnał wejściowy do bezpiecznego obszaru jako dwa odizolowane sygnały wyjściowe.
Komunikacja dwukierunkowa jest obsługiwana dla nadajników SMART, które wykorzystują modulację prądu do przesyłania danych i modulację napięcia do odbierania danych.
Wyjście jest wybierane jako źródło prądu, zlewkę prądu lub źródło napięcia za pośrednictwem przełączników.
Zakładki testowe do podłączenia komunikatorów HART są zintegrowane z końcówkami urządzenia.
Dane techniczne
1.specyfikacje
Rodzaj sygnału: Wejście analogowe
2.Parametry związane z bezpieczeństwem funkcjonalnym
Poziom integralności bezpieczeństwa (SIL): SIL 2
Systematyczna zdolność (SC): SC 3
3.Zapewnienie
Połączenie: Pociąg silnikowy lub terminale 9+, 10-
Nomienna napięcie: 19... 30 V prądu stałego
Ripple: w granicach dopuszczalności podaży
Rozpraszanie mocy: ok. 1,4 W przy prędkości przenoszenia 20 mA, 250 Ω w obu wyjściach
Zużycie energii: 2 W
4.Wpis
Strona połączenia: Strona pola
Połączenie: terminali 1+, 2- (wypuszczalnik); 3+, 4- (źródło)
sygnał wejściowy: 0/4... 20 mA
Spadek napięcia: końcówki 3, 4: ≤ 6,1 V przy 20 mA
Prąd zwarcia: końcówki 1+, 2-: 25 mA
Oporność wejściowa: końcówki 1+, 2-: maks. 500 Ω (BRAIN)
(250 Ω obciążenia)
Dostępne napięcie: końcówki 1+, 2-: ≥ 16 V przy 20 mA, ≥ 18,5 V przy 4 mA
5.Produkcja
Strona połączenia: strona sterująca
Połączenie: źródło: terminale 5-, 6+; 7-, 8+
zlew: terminale 5+, 6-, 7+, 8-
Obciążenie: kanał 1: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
kanał 2: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
Sygnał wyjściowy: 0/4... 20 mA lub 0/1... 5 V
Ripple: maks. 50 μA rms
