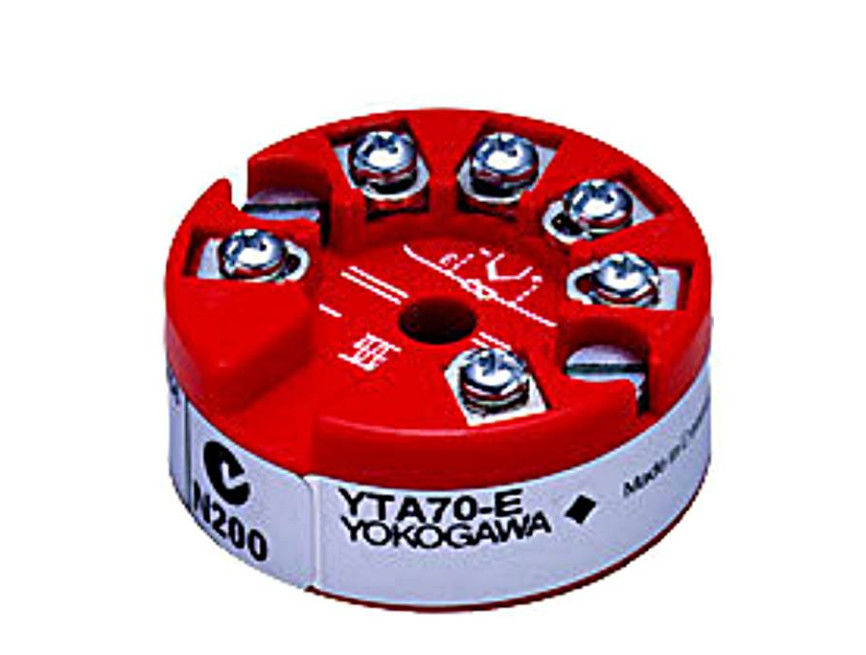

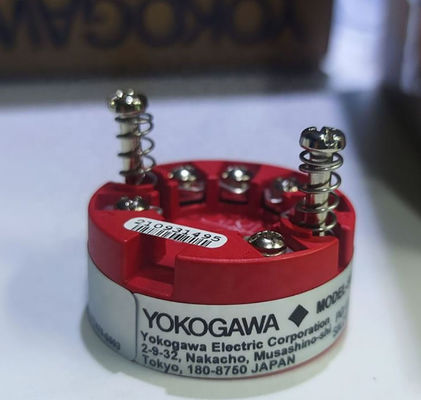

YTA70-J/KS2 YOKOGAWA YTA70 Przekaźnik temperatury

YTA70 jest typem nadajnika temperatury z głowicy, który przyjmuje wejście termopar, RTD, ohm lub milivoltów prądu stałego i konwertuje go na sygnał prądu stałego o mocy od 4 do 20 mA do transmisji.YTA70 jest zgodny ze standardem DIN wzór B głowicy. YTA70 obsługuje protokół komunikacji HART®. Rewizja protokołu HART jest wybieralna z HART 5 lub HART 7, a HART 7 oferuje długą liczbę tagów do 32 znaków,wzmocniony tryb wybuchu i powiadomienie o zdarzeniu, i funkcja agregacji poleceń.

SPECIFIKACJE STANDARDOWE
1Dokładność
Zobacz tabela 1. na stronie 3.
2Dokładność kompensacji w przypadku połączeń zimnych (tylko dla T/C)
±1°C (±1,8°F)
3. Efekty temperatury otoczenia
Zobacz tabela 1. na stronie 3.
4. Efekty zasilania
±0,005% FS na Volt
5. Zgodność EMC
EN61326-1 Klasa A, tabela 2
EN61326-2-3
6Dyrektywa UE RoHS
Stosowana norma: EN IEC 63000
7Typ wejścia, zakres i zakres
Wybór z termoparów (T/C), 2-, 3- i 4-przewodowych RTD, ohmów i milivoltów prądu stałego.
8Maksymalny zerowy przesunięcie.
± 50% wybranej maksymalnej wartości
9. Opór wejściowy (dla termoparów, mV)
10 MΩ lub 3 kΩ przy wyłączeniu
10. Wstępne opory przewodów ołowiowych (do RTD, ohm)
5 Ω na przewód lub mniej (do 50 Ω na przewód można skonfigurować przy zmniejszonej dokładności pomiaru)
11- Wyczerpanie czujników.
Wysoka (NAMUR NE43 upscale), Niska (NAMUR NE43 downscale) lub wartość w zakresie od 3,5 do 23 mA
12. Wydajność
Dwa przewody 4 do 20 mA DC
13Czas reakcji.
1 do 60 sekund programowalne
14. Limity temperatury otoczenia (kod opcyjny może mieć wpływ na limit)
-40 do 85°C (-40 do 185°F)

15. Limity wilgotności otoczenia
0% do 95% RH (nie kondensacja)
16. Izolacja
Wprowadzenie/wyjście wyizolowane do 1500 V AC.
17Materiał
Polikarbonat
18. Kolor walizki
Czerwony
19. Montowanie
Wstawianie głowicy w formularzu DIN B
20Terminalne.
Śruby M3
21. Waga
50 g (0,11 lb)
