| Kategoria produktów |
Główny przełącznik |
| Cechy |
Wersja jako przełącznik główny |
|
Wersja jako instalacja awaryjnego zatrzymania |
|
Wersja jako przełącznik serwisowy |
| Kolor siłownika |
Czerwony |
| 10.10 Wzrost temperatury |
Producent paneli jest odpowiedzialny za obliczenie wzrostu temperatury. |
| 10.11 Wskaźnik krótkofalowy |
Należy przestrzegać specyfikacji urządzenia rozłącznikowego. |
| 10.12 Kompatybilność elektromagnetyczna |
Należy przestrzegać specyfikacji urządzenia rozłącznikowego. |
| 10.13 Funkcja mechaniczna |
Urządzenie spełnia wymagania, pod warunkiem przestrzegania informacji zawartych w ulotce instrukcyjnej (IL). |
| 10.2.2 Odporność na korozję |
Spełnia wymagania normy produktu. |
| 10.2.3.1 Weryfikacja stabilności termicznej obudowy |
Spełnia wymagania normy produktu. |
| 10.2.3.2 Sprawdzanie odporności materiałów izolacyjnych na normalne ciepło |
Spełnia wymagania normy produktu. |
| 10.2.3.3 Odporność materiału na nieprawidłowe działanie ciepła/ognia przez wewnętrzne działanie elektryczne |
Spełnia wymagania normy produktu. |
| 10.2.4 Odporność na promieniowanie ultrafioletowe (UV) |
Odporność na promieniowanie UV tylko w połączeniu z osłoną ochronną. |
| 10.2.5 Podnoszenie |
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze. |
| 10.2.6 Uderzenia mechaniczne |
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze. |
| 10.2.7 Inskrypcje |
Spełnia wymagania normy produktu. |
| 10.3 Stopień ochrony zespołów |
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze. |
| 10.4 Przestrzenie wolne i odległości do przesuwania się |
Spełnia wymagania normy produktu. |
| 10.5 Ochrona przed porażeniem prądem |
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze. |
| 10.6 Włączenie urządzeń i komponentów przełącznikowych |
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze. |
| 10.7 Wewnętrzne obwody i połączenia elektryczne |
To odpowiedzialność twórcy paneli. |
| 10.8 Połączenia dla zewnętrznych przewodników |
To odpowiedzialność twórcy paneli. |
| 10.9.2 Moc elektryczna w zakresie częstotliwości mocy |
To odpowiedzialność twórcy paneli. |
| 10.9.3 Impulsowy napięcie |
To odpowiedzialność twórcy paneli. |
| 10.9.4 Badanie obudowy z materiału izolacyjnego |
To odpowiedzialność twórcy paneli. |
| Wyposażone w: |

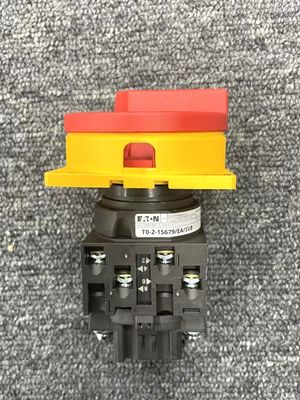

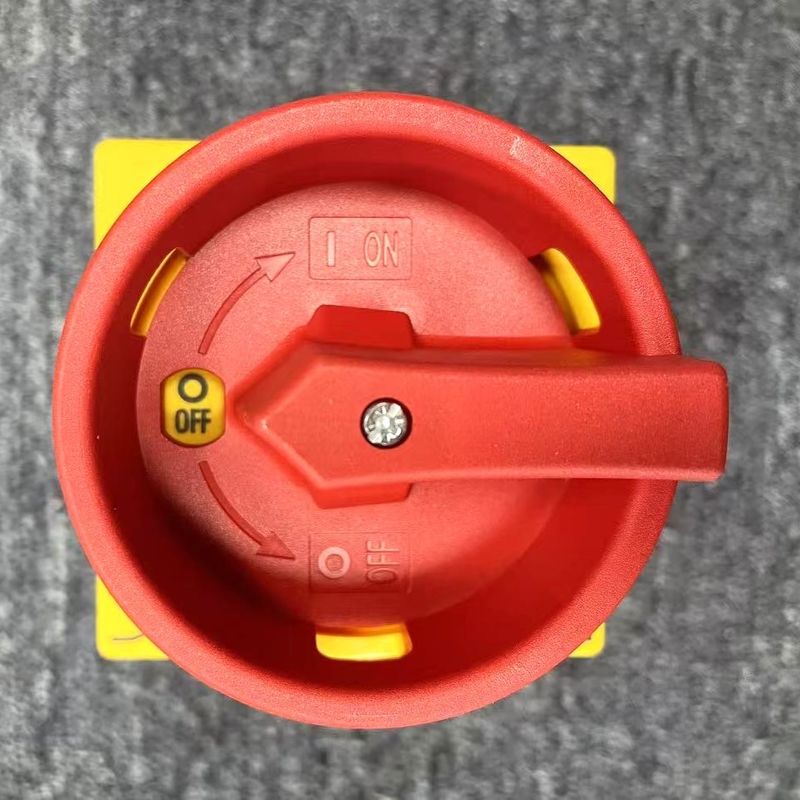

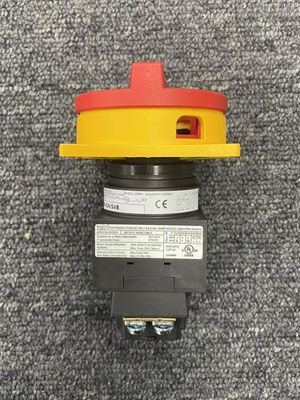

Czerwona rękawiczka obrotowa i żółty pierścień zamykający |
| Częstotliwość pracy |
1200 operacji/h |
| Stopień zanieczyszczenia |
3 |
| Odporność na działanie klimatu |
Ciepło wilgotne, stałe, zgodnie z IEC 60068-2-78 |
|
Węgło cieplne, cykliczne, zgodnie z IEC 60068-2-30 |
| Narysowane napięcie impulsowe, napięcie odporne (Uimp) |
6000 V prądu przemiennego |
| Nominalna moc operacyjna star-delta 500 V, 50 Hz |
70,5 kW |
| Nominalna moc operacyjna star-delta 690 V, 50 Hz |
50,5 kW |
| Prąd stały nominalny AC-21, 400 V |
20 A |
| Prąd nominalny nieprzerwany (Iu) |
20 A |
| Statyczne rozpraszanie ciepła, Pvs niezależne od prądu |
0 W |
| Prąd przełącznikowy 400 V |
50,5 kW |
| Napięcie na parę kontaktów w serii |
60 V |
| Nominalna moc operacyjna w zakresie AC-3, 500 V, 50 Hz |
50,5 kW |
| Konstrukcja urządzenia |
Wbudowane urządzenie, wbudowana technika |
| Narysowany prąd przeciwprężny krótkotrwałego działania (Icw) |
320 A, kontakty, 1 sekunda |
|
00,32 kA |
| Rodzaj połączenia elektrycznego obwodów głównych |
Połączenie śruby |
| Projekt |
15679 |
| Pozycja montażu |
Zgodnie z wymaganiami |
| Rodzaj siłownika |
Prędkość obrotowa sprzęgła drzwi |
