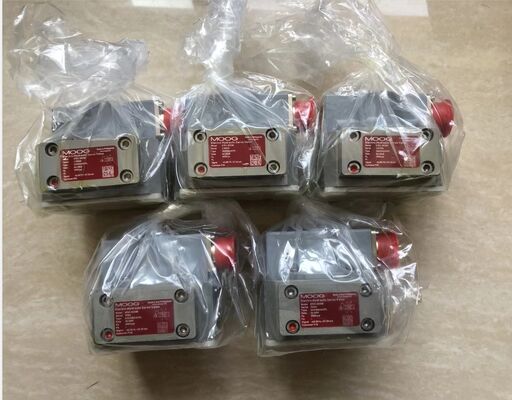

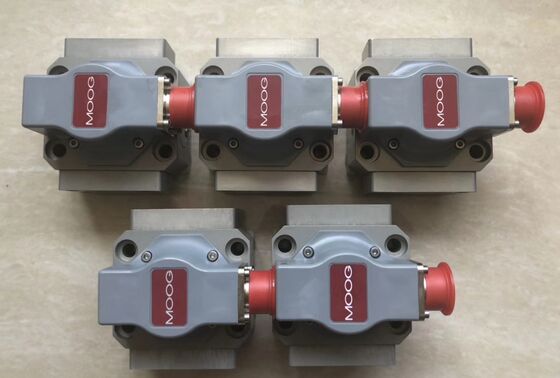

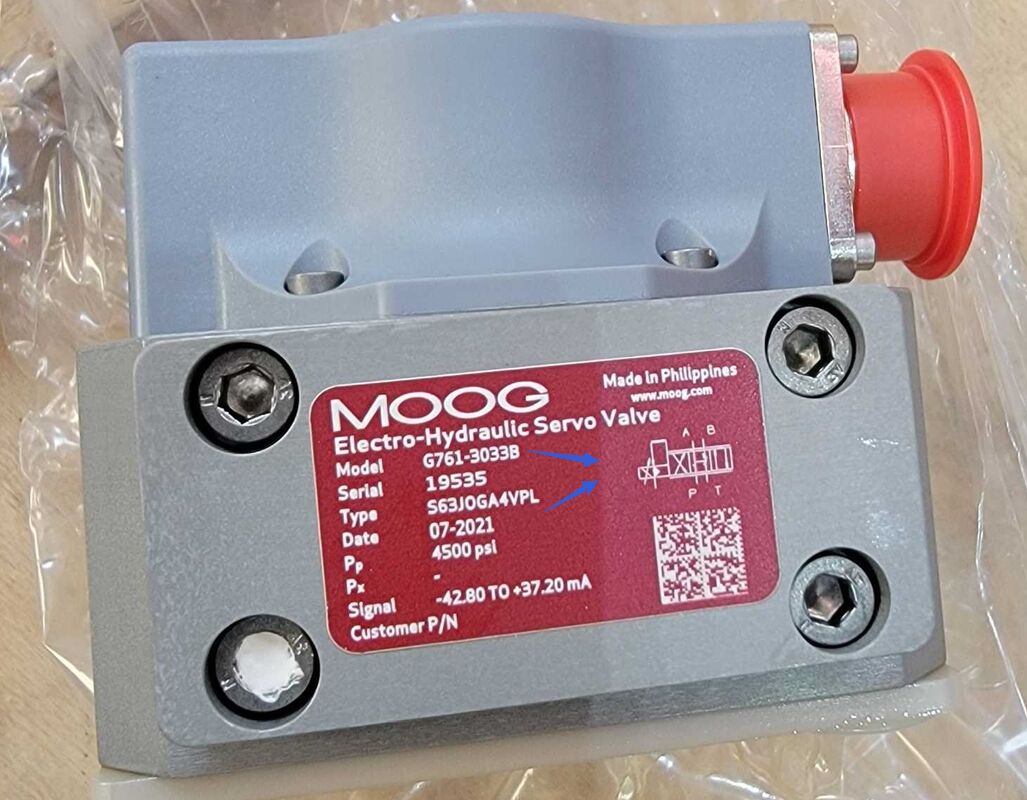

Serwowór elektrohydrauliczny MOOG G761-3033B
Szczegóły produktu:
Producent: MOOG
Nr produktu: G761-3033B
https://www.achievers-automation.com Więcej produktów
Niezawodne pozyskiwanie komponentów przemysłowych dla przedsiębiorstw
Ten komponent automatyki przemysłowej jest dostarczany do zamówień przedsiębiorstw . Obsługiwane są zamówienia na zamówienie i dostawy z wyprzedzeniem, z cenami podawanymi na zapytanie.
Aby zmniejszyć ryzyko pozyskiwania, każde zamówienie jest obsługiwane indywidualnie z pomocą w potwierdzeniu modelu, wyjaśnieniu stanu i oszacowaniu czasu realizacji przed złożeniem zamówienia. Zapewniamy jasne warunki wyceny i spójną komunikację, aby pomóc partnerom w zarządzaniu oczekiwaniami i pewnym zakończeniu transakcji. Dodatkowe weryfikacje lub wyjaśnienia są dostępne w razie potrzeby, wspierając profesjonalne zakupy i długoterminową współpracę.
MOOG G761-3033B to wysokowydajny dwustopniowy serwowór elektrohydrauliczny, część renomowanej serii G761 firmy MOOG, zaprojektowany specjalnie do zastosowań wymagających precyzyjnej regulacji przepływu i ciśnienia w trudnych warunkach przemysłowych. Wyposażony w zaawansowany silnik momentu obrotowego typu "dry torque motor" i dwustrumieniowy stopień pilotujący typu "flapper", w połączeniu z krzyżowym zaworem suwakowym na wyjściu i mechanicznym sprzężeniem zwrotnym za pomocą ramienia sprężystego typu "cantilever", ten serwowór zapewnia doskonałą reakcję dynamiczną, niskie histerezy i doskonałą odporność na zanieczyszczenia dla optymalnej dokładności sterowania. G761-3033B charakteryzuje się solidną konstrukcją z korpusem ze stopu aluminium anodowanego, wymiennym w terenie filtrem tarczowym stopnia pilotującego i funkcją "fail-safe", co czyni go idealnym do krytycznych systemów przemysłowych wymagających niezawodności i wysokiej wydajności dynamicznej. Jako kluczowy produkt w portfolio MOOG, wykorzystuje ponad 70 lat doświadczenia MOOG w projektowaniu i produkcji serwoworów, zapewniając stałą wydajność w trudnych warunkach przemysłowych, szczególnie w zastosowaniach energetycznych i metalurgicznych.
Szczegóły:
|
Parametr
|
Specyfikacja
|
|
Model produktu
|
MOOG G761-3033B
|
|
Seria produktów
|
Serwowór elektrohydrauliczny serii MOOG G761
|
|
Typ zaworu
|
Dwustopniowy serwowór elektrohydrauliczny, czterodrogowy zawór regulacji przepływu typu T z przepustnicą krzyżową
|
|
Stopień pilotujący
|
Symetryczny dwustrumieniowy zawór typu "flapper" napędzany silnikiem momentu obrotowego typu "dry torque motor", sprzężenie zwrotne mechaniczne za pomocą ramienia sprężystego typu "cantilever"
|
|
Maksymalne ciśnienie robocze (porty P/A/B/X)
|
315 bar (4500 psi)
|
|
Przepływ znamionowy (przy spadku ciśnienia 35 bar)
|
4–63 l/min (1,06–16,64 gpm), w zależności od spadku ciśnienia
|
|
Zakres temperatury pracy (olej)
|
-29°C do +135°C (-20°F do +275°F)
|
|
Standard montażu
|
ISO 4401, układ obiegu oleju typu T
|
|
Materiał uszczelnienia
|
Kauczuk fluorowy (FKM)
|
|
Parametr
|
Specyfikacja
|
|
Pasmo przenoszenia
|
Szerokie pasmo przenoszenia, odpowiednie do regulacji obciążeń dynamicznych
|
|
Sygnał elektryczny znamionowy
|
Napięcie/prąd analogowy (konfigurowalny), prąd znamionowy 40 mA (pojedyncza cewka)
|
|
Rezystancja cewki
|
80 Ω (pojedyncza cewka)
|
|
Histereza
|
Niska histereza, zapewniająca wysoką precyzję sterowania
|
|
Wymagania dotyczące filtracji
|
Klasa 8 wg NAS 1638 (czystość oleju), precyzja filtracji 5 μm
|
|
Funkcja specjalna
|
Funkcja "Fail-Safe", automatyczne powrót do pozycji bezpiecznej w przypadku awarii zasilania
|
|
Funkcja konserwacji
|
Wymienny w terenie filtr tarczowy stopnia pilotującego
|
|
Certyfikaty
|
CE, ISO 9001, RoHS, WEEE
|
