AirTAC F-M20X150F Bardzo precyzyjne męskie proste złącze pneumatyczne
Szczegóły produktu:
Producent: AirTAC
Numer produktu: TN16X40S
https://www.achievers-automation.comWięcej produktów
Niezawodne zaopatrzenie przedsiębiorstw w komponenty przemysłowe
Ten komponent automatyki przemysłowej jest dostarczany w ramach zamówień korporacyjnych. Obsługiwane są zamówienia na zamówienie i dostawy z wyprzedzeniem, a ceny są podawane w każdym zapytaniu.
Aby zmniejszyć ryzyko zaopatrzenia, każde zamówienie jest traktowane indywidualnie i obejmuje potwierdzenie modelu, wyjaśnienie stanu i oszacowanie czasu realizacji przed złożeniem zamówienia. Zapewniamy jasne warunki wyceny i spójną komunikację, aby pomóc partnerom sprostać oczekiwaniom i bezpiecznie realizować transakcje. W razie potrzeby dostępna jest dodatkowa weryfikacja lub wyjaśnienia, wspierające profesjonalne zakupy i długoterminową współpracę.

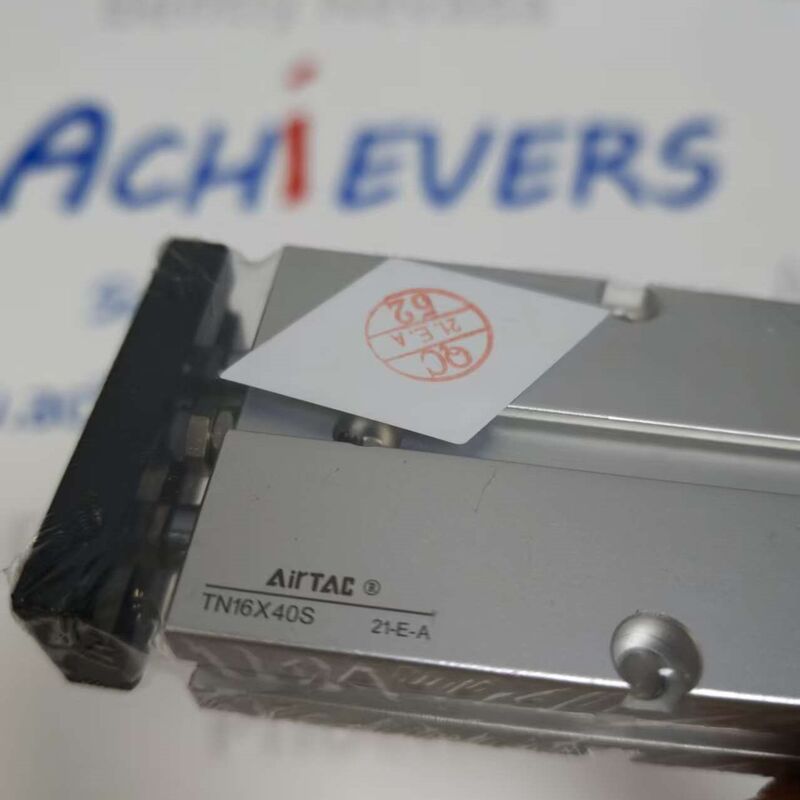

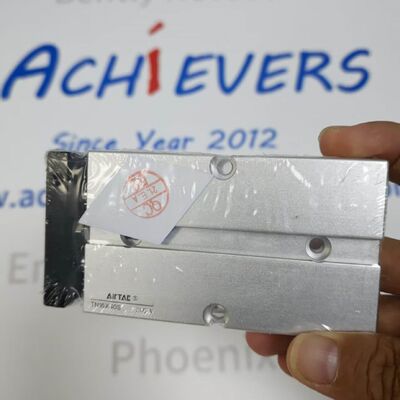

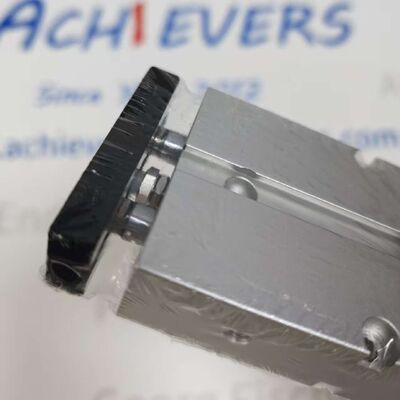

AirTAC TN16X40S to standardowy cylinder pneumatyczny prowadzony dwuprętowo z serii AirTAC TN, zaprojektowany jako dwustronnego działania ze zintegrowanym magnesem trwałym do montażu czujnika magnetycznego. Podwójna równoległa konstrukcja tłoczyska zapewnia doskonałą odporność na zginanie, skręcanie i obciążenia boczne w porównaniu z cylindrami jednotłoczkowymi. Przyjmując układ montażu korpusu osadzonego, trójstronne otwory montażowe na stałej płycie nośnej umożliwiają instalację pod wieloma kątami, aby zaoszczędzić przestrzeń mechaniczną. Przednie regulowane gumowe zderzaki amortyzują uderzenia podczas ruchu posuwisto-zwrotnego i umożliwiają precyzyjną regulację niewielkiego skoku. Przyrostek modelu „S” oznacza wyposażenie w magnes, co jest standardową konfiguracją fabryczną wszystkich cylindrów AirTAC TN o średnicy 16. Szeroko dopasowane do zautomatyzowanych linii montażowych, maszyn pakujących, przyrządów do transportu materiałów, sprzętu do testowania półprzewodników i lekkich przemysłowych pneumatycznych systemów uruchamiających.
Szczegół:
| Element parametru |
Standardowa wartość AirTAC TN16X40S |
| Marka |
AirTAC |
| Pełny model |
TN16X40S |
| Seria produktów |
Cylinder prowadzony dwuprętowy TN |
| Rozmiar otworu |
16 mm |
| Znamionowy udar |
40 mm |
| Typ uruchamiania |
Podwójnego działania (pchanie i ciągnięcie sprężonym powietrzem) |
| Konfiguracja magnesu |
Z wbudowanym magnesem trwałym (przyrostek S) |
| Środek roboczy |
Filtrowane sprężone powietrze (wymagany element filtrujący 40 μm) |
| Standardowe ciśnienie robocze |
0,15 ~ 1,0 MPa (1,5 ~ 10 barów) |
| Dowód ciśnienia próbnego |
1,5 MPa (215 PSI) |
| Robocza temperatura otoczenia |
-20 ℃ ~ +70 ℃ |
| Zakres prędkości tłoka posuwisto-zwrotnego |
30 ~ 500 mm/s |
| Rozmiar gwintu portu powietrza |
M5 × 0,8 |
| Standardowy typ poduszki |
Regulowana poduszka gumowa z przodu |
| Tolerancja nieobrotowa |
≤ 0,3° |
| Dopuszczalne obciążenie boczne |
Średni (wzmocniona konstrukcja z dwoma prętami) |
| Nazwa komponentu |
Surowiec |
Opis funkcjonalny dla TN16X40S |
| Beczka cylindra |
Wytłaczany stop aluminium o dużej gęstości |
Odporność na korozję, lekkość, wysoka sztywność konstrukcyjna |
| Podwójne tłoczysko |
Stal węglowa S45C, chromowana na twardo |
Odporne na zużycie, o niskim tarciu i wsparciu przeciwskrętnym |
| Pierścień uszczelniający tłoka |
Kauczuk nitrylowy NBR |
Szczelność powietrzna, odporność na zużycie zapewniająca długą żywotność |
| Osłona przednia i tylna |
Odlew ze stopu aluminium |
Zintegrowany układ otworów montażowych, uszczelniona komora powietrzna |
| Regulowana podkładka zderzaka |
TPU Termoplastyczny poliuretan |
Amortyzacja, precyzyjna regulacja skoku |
| Wbudowany magnes |
Stały magnes ferrytowy |
Uruchomienie magnetycznych czujników położenia w celu uzyskania informacji zwrotnej o skoku |
| Płyta wsporcza prowadnicy |
Odlew ze stopu aluminium |
Trójstronne otwory montażowe do montażu w wielu pozycjach |
| Śruby mocujące |
Powłoka antykorozyjna ze stali węglowej |
Zamocuj lufę, pokrywę końcową i płytę prowadzącą jako zintegrowaną jednostkę |
Marka
**Airtac** to dobrze znana marka komponentów pneumatycznych, pochodząca z Tajwanu, założona w 1988 roku. Koncentruje się na badaniach i rozwoju oraz produkcji podstawowych komponentów automatyki przemysłowej, takich jak cylindry, zawory elektromagnetyczne i komponenty do przetwarzania źródła powietrza, które są szeroko stosowane w samochodach, elektronice, przemyśle medycznym i innych. Airtac posiada wiele baz produkcyjnych i sieci sprzedaży na całym świecie. Jej produkty są zgodne z normami ISO, charakteryzują się niezawodną jakością i cieszą się dużym zaufaniem producentów sprzętu.
Automatyzacja osiągnięćLimited ma ponad 10-letnie doświadczenie na rynku automatyki przemysłowej, specjalizując się w odsprzedaży fabrycznie uszczelnionych sond, czujników, DCS, barier izolacyjnych, HMI, PLC, adapterów, złączy Profibus i kabli takich marek jak BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,JOKOGAWA,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM itp. Jeśli masz jakiekolwiek pytania, nie wahaj się z nami skontaktować.
Poniżej TOP MARKI, z którymi mieliśmy do czynienia w ciągu ostatnich 12 lat:
