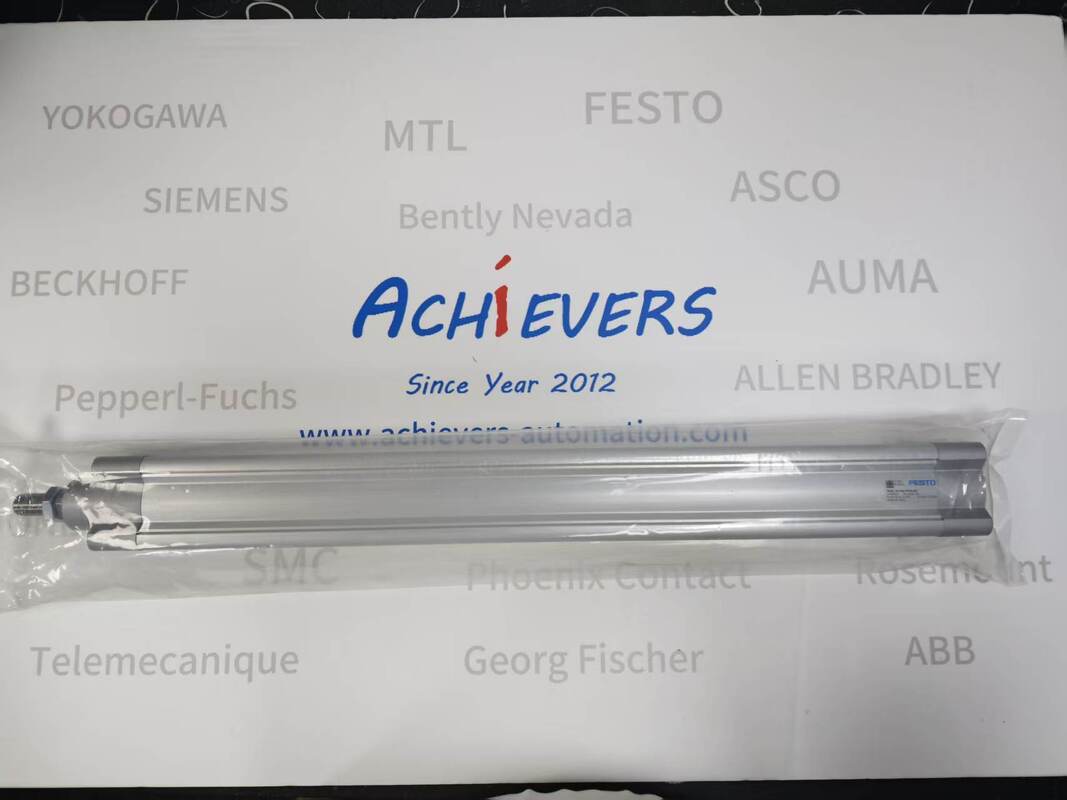

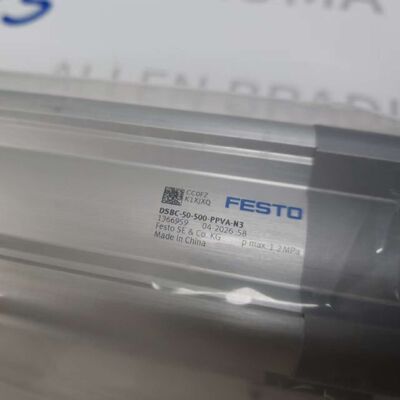

Standardowy siłownik pneumatyczny Festo DSBC-50-500-PPVA-N3 ISO 15552
Opis:
Producent : Festo
Numer produktu: DSBC-50-500-PPVA-N3
https://www.achievers-automation.comWięcej produktów
Niezawodne zaopatrzenie przedsiębiorstw w komponenty przemysłowe
Ten komponent automatyki przemysłowej jest dostarczany w ramach zamówień korporacyjnych. Obsługiwane są zamówienia na zamówienie i dostawy z wyprzedzeniem, a ceny są podawane w każdym zapytaniu.
Aby zmniejszyć ryzyko zaopatrzenia, każde zamówienie jest traktowane indywidualnie i obejmuje potwierdzenie modelu, wyjaśnienie stanu i oszacowanie czasu realizacji przed złożeniem zamówienia. Zapewniamy jasne warunki wyceny i spójną komunikację, aby pomóc partnerom sprostać oczekiwaniom i bezpiecznie realizować transakcje. W razie potrzeby dostępna jest dodatkowa weryfikacja lub wyjaśnienia, wspierające profesjonalne zakupy i długoterminową współpracę.
W tym siłowniku zastosowano jednostronny, zewnętrzny gwint tłoczyska M16×1,5 oraz trójstronne zintegrowane rowki czujnika umożliwiające instalację bezdotykowego wyłącznika zbliżeniowego w celu wykrywania pozycji tłoka przy pełnym skoku. Regulowana pneumatyczna amortyzacja PPV z podwójną końcówką zapewnia precyzyjne buforowanie uderzenia przy długim skoku posuwisto-zwrotnym wynoszącym 500 mm, ograniczając energię uderzenia w położeniu końcowym do 1 J przy standardowej długości skoku poduszki 22 mm. Sklasyfikowana jako umiarkowana odporność na korozję CRC2, konstrukcja wolna od LABS zgodna z VDMA24364-B1/B2-L, kompatybilna ze środowiskami pomieszczeń czystych klasy 5 zgodnie z ISO 14644-1Festo. Szerokie możliwości dostosowania ciśnienia i temperatury umożliwiają ciągłą pracę na zautomatyzowanych liniach produkcyjnych, suwnicach do transportu materiałów, ciężkich systemach mocowania i długich liniowych systemach pozycjonowania.
Szczegół:
| Element parametru |
Standardowa specyfikacja Festo DSBC-50-500-PPVA-N3 |
| Marka |
Festo |
| Pełny kod modelu |
DSBC-50-500-PPVA-N3 |
| Nr zamówienia producenta |
1366959 |
| Seria produktów |
Standardowy cylinder profilowy DSBC ISO 15552 |
| Średnica otworu |
50 mm |
| Znamionowy skok standardowy |
500 mm |
| Tryb pracy |
Podwójnego działania (wysuwanie i chowanie napędzane powietrzem) |
| Typ poduszki |
PPVA: Regulowana poduszka pneumatyczna, oba końce |
| Długość podróży poduszki |
22 mm |
| Maksymalna energia uderzenia w pozycji końcowej |
1 J |
| Rozmiar gwintu tłoczyska |
Zewnętrzny gwint męski M16 × 1,5 |
| Gwint przyłącza portu powietrza |
G1/4 |
| Zakres ciśnienia roboczego |
0,04 ~ 1,2 MPa (0,4 ~ 12 barów / 5,8 ~ 174 PSI) |
| Dowód ciśnienia próbnego |
1,8 MPa |
| Medium operacyjne |
Filtrowane sprężone powietrze ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia |
-20 ℃ ~ +80 ℃ |
| Teoretyczna siła rozciągająca przy 6 barach |
1178 N |
| Teoretyczna siła wycofania przy 6 barach |
990 N |
| Ruchoma masa (podstawa skoku 0 mm) |
365 gr |
| Dodatkowa masa ruchoma na skok 10 mm |
25 gr |
| Masa podstawowa (skok 0 mm) |
1190 gr |
| Klasa odporności na korozję |
CRC 2 (umiarkowane naprężenie korozyjne) |
| Zgodność z LABS/PWIS |
VDMA24364-B1/B2-L (bez silikonu) |
| Przydatność do pomieszczeń czystych |
ISO 14644-1 klasa 5 |
| Zgodny standard |
ISO15552 |
| Wsparcie wykrywania pozycji |
Kompatybilny z czujnikami zbliżeniowymi Festo (3-stronne gniazda lufowe) |
| Nazwa komponentu |
Stopień surowca |
Opis funkcjonalny dla DSBC-50-500-PPVA-N3 |
| Beczka cylindra |
Kuty stop aluminium, gładki, twardy anodowany |
Wytłaczany profil z potrójnymi rowkami czujnikowymi, ściana wewnętrzna odporna na zużycie, lekka i wysoka sztywność przy skoku 500 mm |
| Tłoczysko |
Stal wysokostopowa, chromowana na twardo |
Powierzchnia o niskim tarciu, wysoka prostoliniowość, odporność na zginanie pod obciążeniami bocznymi o długim skoku |
| Tłok |
Anodowany kuty stop aluminium |
Zintegrowana dwukierunkowa struktura uszczelniająca TPE-U, wyważona masa zapewniająca stabilny ruch posuwisto-zwrotny |
| Główna uszczelka tłoka |
TPE-U (PU) Poliuretan |
Dwukierunkowa szczelność, niskie zużycie podczas milionów cykli operacji |
| Uszczelka wycieraczki tłoczyska |
TPE-U (PU) |
Zablokuj kurz, płyn chłodzący i cząstki stałe przedostające się do wewnętrznej komory lufy |
| Poduszka i tłok poduszki |
Tworzywo acetalowe POM |
Regulowany element rdzenia poduszki pneumatycznej o niskim współczynniku tarcia, sterujący przepływem powietrza wylotowego w celu buforowania |
| Osłony przednie i tylne |
Odlewany ciśnieniowo stop aluminium z powłoką |
Zintegrowane występy portów, gwintowane otwory montażowe, szczelna separacja komór powietrznych |
| Montaż śrub/nakrętek mocujących |
Ocynkowana stal węglowa |
Antykorozyjne łączniki drążków kierowniczych do blokowania lufy i pokryw końcowych w zintegrowany zespół |
| Wewnętrzna tuleja łożyska |
Kompozyt polimerowy POM |
Samosmarująca tuleja prowadząca redukująca hałas tarcia tłoczyska |
| Uszczelka poduszki buforowej |
TPE-U (PU) |
Uszczelnij komorę powietrzną poduszki, aby utrzymać stabilną, regulowaną wydajność buforowania |
