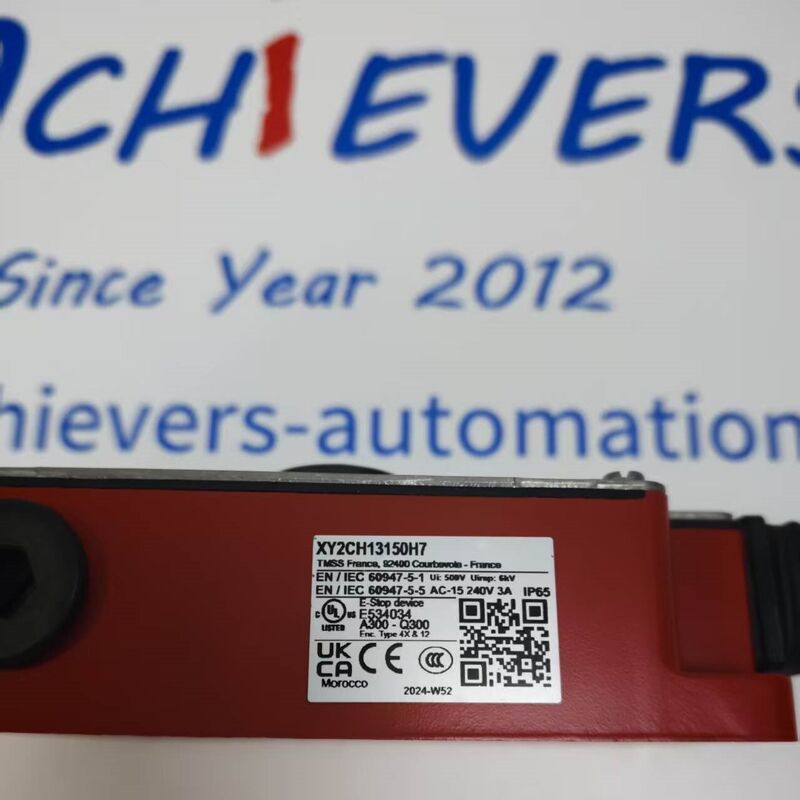

Telemecanique XY2-CH Wyłącznik awaryjny sterowany linką
Szczegóły produktu:
Producent :Telemecanique
Nr produktu: XY2CH13150H7
https://www.achievers-automation.comWięcej produktów
Niezawodne zaopatrzenie przedsiębiorstw w komponenty przemysłowe
Ten komponent automatyki przemysłowej jest dostarczany w ramach zamówień korporacyjnych. Obsługiwane są zamówienia na zamówienie i dostawy z wyprzedzeniem, a ceny są podawane w każdym zapytaniu.
Aby zmniejszyć ryzyko zaopatrzenia, każde zamówienie jest traktowane indywidualnie i obejmuje potwierdzenie modelu, wyjaśnienie stanu i oszacowanie czasu realizacji przed złożeniem zamówienia. Zapewniamy jasne warunki wyceny i spójną komunikację, aby pomóc partnerom sprostać oczekiwaniom i bezpiecznie realizować transakcje. W razie potrzeby dostępna jest dodatkowa weryfikacja lub wyjaśnienia, wspierające profesjonalne zakupy i długoterminową współpracę.
To urządzenie zabezpieczające jest w pełni zgodne z normami dotyczącymi zatrzymania awaryjnego EN ISO 13850 oraz przepisami dotyczącymi elementów sterujących niskiego napięcia IEC 60947-5-1. Mechaniczna konstrukcja zatrzaskowa blokuje przełącznik w stanie wyzwolenia, gdy napięcie kabla powoduje wyłączenie; dedykowane czerwone pokrętło resetowania ręcznego musi zostać fizycznie obrócone, aby przywrócić normalną ciągłość obwodu, eliminując ryzyko przypadkowego automatycznego ponownego uruchomienia maszyny po zdarzeniu awaryjnym. Podwójne niezależne styki bezpieczeństwa NC umożliwiają redundantne okablowanie obwodów bezpieczeństwa w celu osiągnięcia poziomów wydajności PL d/kategorii 3 wymaganych dla większości zautomatyzowanych urządzeń produkcyjnych.
Uszczelniona konstrukcja IP65 blokuje kurz, rozpryski chłodziwa i wnikanie wilgoci. Ulepszona obudowa H7 poprawia stabilność termiczną i działanie antykorozyjne w porównaniu ze standardowymi modelami podstawowymi. Nominalna rozpiętość kabli wynosząca 15 m sprawia, że urządzenie to idealnie nadaje się do odcinków przenośników średniej długości, linii pakujących i maszyn przetwórczych o pojedynczej sekcji, gdzie pojedynczy wyłącznik awaryjny z linką pokrywa całą strefę zagrożenia operacyjnego bez wielu stacji rozdzielczych. Wszystkie elementy wewnętrznego styku i mechanizmu wyzwalającego zostały zaprojektowane na miliony cykli mechanicznych przy stałej sile wyzwalającej w pełnym zakresie temperatur roboczych.
Szczegół:
| Element parametru |
Standardowa specyfikacja Telemecanique XY2CH13150H7 |
| Marka |
Telemecanique (Schneider Electric) |
| Pełny numer części modelu |
XY2CH13150H7 |
| Seria produktów |
Zatrzaskowy wyłącznik awaryjny zatrzymania XY2CH za linkę |
| Konfiguracja kontaktu |
2 × styki bezpieczeństwa NC + 1 × styk pomocniczy NO |
| Znamionowy prąd cieplny (Ith) |
10 A |
| Znamionowe napięcie izolacji (Ui) |
250 V |
| Zakres napięcia roboczego AC |
24 VAC ~ 230 VAC |
| Zakres napięcia roboczego DC |
24 VDC ~ 250 VDC |
| Minimalna siła uciągu wyzwalacza |
80 N |
| Znamionowa maksymalna długość liny stalowej |
15 m |
| Typ mechanizmu wyzwalającego |
Blokada mechaniczna, wymagany ręczny reset obrotowy |
| Normy zgodności bezpieczeństwa |
EN ISO 13850, IEC 60947-5-1 |
| Osiągalny poziom bezpieczeństwa |
PL d / Kategoria 3 (podwójne okablowanie styków NC) |
| Stopień ochrony przed wnikaniem |
IP65 (w pełni zmontowany z dławnicą) |
| Temperatura otoczenia podczas pracy (wariant H7) |
-30 ℃ ~ +75 ℃ |
| Temperatura przechowywania i transportu |
-40 ℃ ~ +85 ℃ |
| Żywotność mechaniczna |
≥ 1 000 000 cykli uruchamiania |
| Żywotność elektryczna (pełne obciążenie znamionowe) |
≥ 100 000 cykli przełączania |
| Odporność na wstrząsy |
IEC 60068-2-27, przyspieszenie szczytowe 30 g |
| Odporność na wibracje |
10–150 Hz, amplituda 1 mm zgodnie z IEC 60068-2-6 |
| Metoda montażu |
Montaż powierzchniowy za pomocą zintegrowanych, formowanych uchwytów |
| Masa jednostki netto |
445 gr |
| Globalne certyfikaty |
CE, Bezpieczeństwo maszyn TÜV, lista cULus |
| Nazwa komponentu |
Stopień surowca |
Opis funkcjonalny dla XY2CH13150H7 |
| Główna obudowa zewnętrzna (wariant H7) |
Wzmocniony, wysokotemperaturowy plastik PA66, trudnopalny UL94 V0 |
Uszczelniona, odporna na uderzenia obudowa, zwiększona odporność na ciepło i chemikalia w warunkach warsztatowych rozprysków chłodziwa |
| Wewnętrzny mechanizm napinający wyzwalający |
Stal węglowa ocynkowana ogniowo |
Sprężynowy zespół spustu zatrzaskowego, stały próg siły uciągu w całym zakresie temperatur |
| Moduł przesuwny nośnika stykowego |
Tworzywo izolacyjne PBT wypełnione szkłem |
Podwójne izolowane bloki ślizgowe styków, niskie tarcie w przypadku powtarzających się operacji mechanicznych |
| Zaciski stykowe NC bezpieczeństwa |
Niklowane przewodniki miedziane + izolator PA66 |
Odporne na wibracje zaciski śrubowe do redundantnego okablowania obwodu bezpieczeństwa |
| Pomocniczy moduł styku zwiernego |
Styki ze stopu miedzi cynowane |
Zacisk wyjściowy sygnału dla alarmu o usterce i informacji zwrotnej o stanie sterownika PLC |
| Ręczne resetowanie pokrętła obrotowego |
TPE Formowany czerwony plastik PA |
Dobrze widoczne oznakowanie bezpieczeństwa, ergonomiczny obrót w celu zwolnienia zatrzaskowego stanu wyłączenia |
| Sprężyna dociskowa podróży |
Austenityczna stal nierdzewna |
Antykorozyjna sprężyna wewnętrzna utrzymująca stabilny próg zadziałania 80N |
| Uszczelka wejścia kabla liny stalowej |
Uszczelka gumowa odporna na olej NBR |
Uszczelnienie kompresyjne zapewniające stopień ochrony IP65 w miejscu przejścia kabla |
| Wewnętrzny rozdzielacz izolacji obwodu |
Płyta izolacyjna FR4 niezawierająca silikonu |
Fizyczna separacja pomiędzy podwójnymi obwodami styków bezpieczeństwa NC zapewniająca redundantne działanie bezpieczeństwa |
| Uchwyty montażowe |
Zintegrowany formowany plastik PA66 |
Wzmocnione występy konstrukcyjne do bezpiecznego mocowania śrubowego do metalowych ram maszyn |
