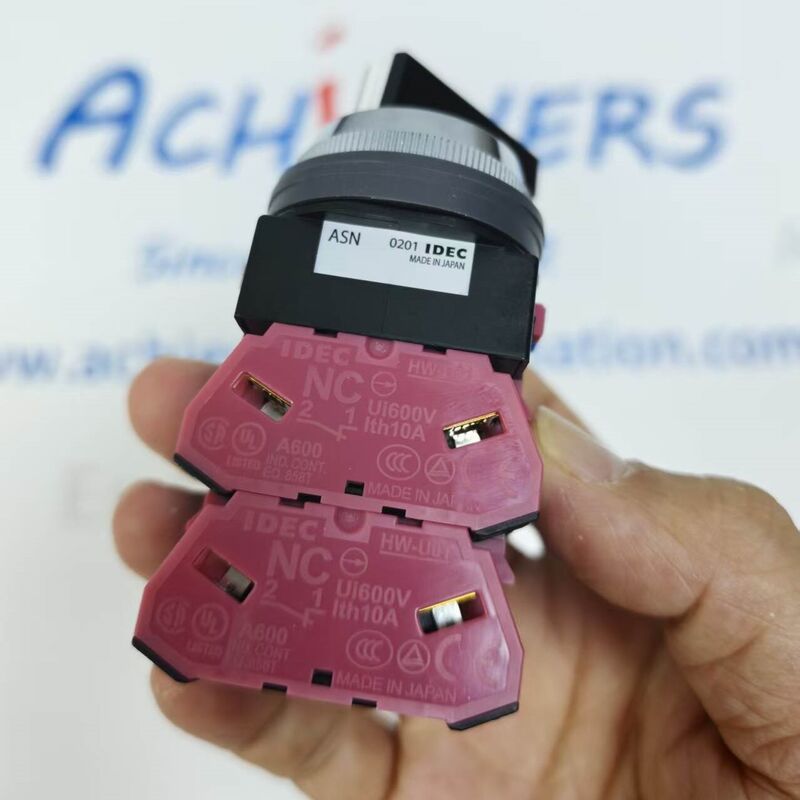

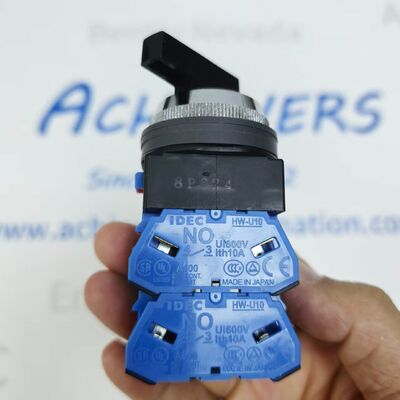

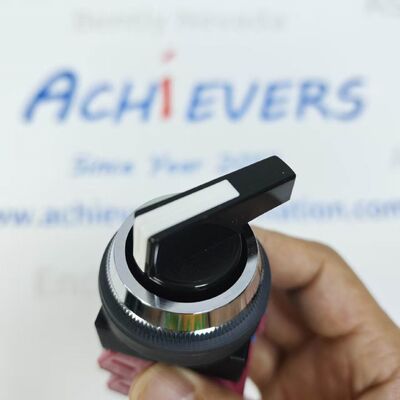

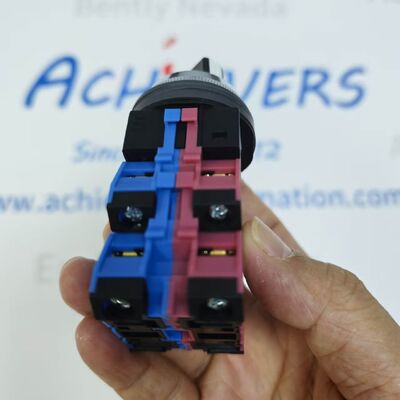

Moduł przełączający jednostki sterującej IDEC HW-U10
Szczegóły produktu:
Producent :IDEC
Numer produktu: HW-U10
https://www.achievers-automation.comWięcej produktów
Niezawodne zaopatrzenie przedsiębiorstw w komponenty przemysłowe
Ten komponent automatyki przemysłowej jest dostarczany w ramach zamówień korporacyjnych. Obsługiwane są zamówienia na zamówienie i dostawy z wyprzedzeniem, a ceny są podawane w każdym zapytaniu.
Aby zmniejszyć ryzyko zaopatrzenia, każde zamówienie jest traktowane indywidualnie i obejmuje potwierdzenie modelu, wyjaśnienie stanu i oszacowanie czasu realizacji przed złożeniem zamówienia. Zapewniamy jasne warunki wyceny i spójną komunikację, aby pomóc partnerom sprostać oczekiwaniom i bezpiecznie realizować transakcje. W razie potrzeby dostępna jest dodatkowa weryfikacja lub wyjaśnienia, wspierające profesjonalne zakupy i długoterminową współpracę.
Ta modułowa podstawa ma uszczelkę IP65 z przodu panelu i nadaje się do montażu na metalowych lub plastikowych panelach przednich szafy sterowniczej ze standardowym okrągłym wycięciem 22 mm. Zaciski śrubowe zapewniają stabilne zaciskanie miedzianych kabli sterujących, zapobiegając poluzowaniu się przewodów, eliminując ryzyko poluzowania przewodów na skutek wibracji w warsztacie. Niezależna konstrukcja komory stykowej oddziela obwody sygnałowe o niskim natężeniu, aby uniknąć zakłóceń krzyżowych. HW-U10 umożliwia szybki montaż/demontaż wszystkich głowic operacyjnych IDEC serii HW bez narzędzi pomocniczych, zapewniając elastyczną konfigurację funkcji sterowania na miejscu.
Zgodny ze światowymi normami IEC 60947-5-1 dotyczącymi urządzeń sterujących niskim napięciem, certyfikatami bezpieczeństwa UL/CSA, szeroki zakres temperatur pracy dostosowuje się do obrabiarek, urządzeń pakujących, szaf sterowniczych przenośników i paneli operacyjnych zautomatyzowanych linii montażowych. Wewnętrzna struktura styków ze stopu srebra zapewnia stabilne przełączanie sygnału przez miliony cykli mechanicznych.
Szczegół:
| Element parametru |
Standardowa specyfikacja IDEC HW-U10 |
| Marka |
IDEC |
| Pełny kod modelu |
HW-U10 |
| Seria produktów |
Modułowa jednostka podstawowa przełącznika sterującego HW 22 mm |
| Konfiguracja kontaktu |
Pojedynczy styk normalnie otwarty (1NO). |
| Znamionowy prąd cieplny (Ith) |
5 A |
| Znamionowe napięcie izolacji (Ui) |
250 V AC |
| Znamionowe napięcie robocze AC |
12 VAC ~ 240 VAC |
| Znamionowe napięcie robocze DC |
12 VDC ~ 240 VDC |
| Minimalny prąd przełączania styków |
1 mA / 5 V prądu stałego |
| Napięcie wytrzymywane dielektrykiem |
2000 V AC (1 min między stykiem a obudową) |
| Żywotność mechaniczna |
≥ 1 000 000 cykli pracy |
| Żywotność elektryczna (pełne obciążenie znamionowe) |
≥ 100 000 cykli przełączania |
| Rozmiar wycięcia do montażu panelowego |
Standardowy otwór okrągły Φ22 mm |
| Ochrona przed wnikaniem panelu przedniego |
IP65 (w pełni zmontowany z głowicą operacyjną serii HW) |
| Temperatura otoczenia |
-20 ℃ ~ +60 ℃ |
| Temperatura przechowywania i transportu |
-40 ℃ ~ +80 ℃ |
| Norma odporności na wibracje |
IEC 60068-2-6, 10–150 Hz, amplituda 0,75 mm |
| Standard odporności na wstrząsy |
IEC 60068-2-27, przyspieszenie szczytowe 10 g |
| Typ zacisku okablowania |
Zacisk śrubowy zapobiegający poluzowaniu |
| Kompatybilny zakres przewodów |
Drut miedziany jednożyłowy/linkowy o przekroju 0,5 mm² ~ 1,5 mm² |
| Masa jednostki netto |
28 gr |
| Globalne certyfikaty bezpieczeństwa |
UL, CSA, CE, IEC 60947-5-1, RoHS |
| Nazwa komponentu |
Stopień surowca |
Opis funkcjonalny IDEC HW-U10 |
| Korpus obudowy głównej podstawy |
Tworzywo trudnopalne PA66 (UL94 V0) |
Wysoka izolacja dielektryczna, odporność na uderzenia, zintegrowana konstrukcja zatrzaskowa dla głowic przednich HW |
| Naprawiono listwy zaciskowe stykowe |
Stop miedzi niklowany |
Zaciski przewodzące antyutleniające, stabilne zaciskanie drutu śrubowego, niska rezystancja styku |
| Ruchomy element kontaktowy |
Styk kompozytowy ze stopu srebra |
Odporny na zużycie łukowe, gwarantuje niezawodne przełączanie sygnału mikroprądowego dla obwodów wejściowych PLC |
| Skontaktuj się ze sprężyną dociskową |
Stal nierdzewna SUS304 |
Stały nacisk kontaktowy, aby uniknąć słabego kontaktu w przypadku wibracji i wahań temperatury |
| Śruba mocująca do zacisków przewodów |
Ocynkowana stal węglowa |
Konstrukcja z antypoślizgową śrubą z wgłębieniem krzyżowym zapobiega poluzowaniu się drutu w wibrujących środowiskach szafy |
| Uszczelka przednia |
Guma odporna na olej NBR |
Uszczelka dociskowa pomiędzy podstawą a głowicą operacyjną zapewniająca ochronę przedniego panelu przed kurzem/wodą IP65 |
| Wewnętrzna partycja izolująca |
Izolacyjne tworzywo PBT wypełnione szkłem |
Oddziela komorę stykową i wnękę na okablowanie, aby zapobiec upływowi prądu i zakłóceniom sygnału |
| Klamra zatrzaskowa |
Zintegrowany formowany plastik PA66 |
Konstrukcja umożliwiająca szybki montaż/demontaż, blokuje przednie głowice operacyjne serii HW bez użycia dodatkowych narzędzi |
| Osłona izolacji terminala |
Przezroczyste tworzywo PP |
Okienko kontroli wizualnej głębokości wprowadzenia przewodu, zapobiega przypadkowemu dotknięciu terminala pod napięciem |
Marka
Założona w 1945 roku firma IDEC Co., Ltd. jest znanym na całym świecie producentem komponentów sterowania i automatyki przemysłowej. Posiada rygorystyczny system zarządzania jakością. Jej produkty uzyskały certyfikaty UL, CSA i ISO9002 i cieszą się dużym uznaniem w światowym przemyśle.
. W 2005 roku firma jednolicie używała nazwy „IDEC Co., Ltd.” jako swój korporacyjny znak towarowy, którego celem jest wzmocnienie globalnego wizerunku marki i poszerzenie obszarów biznesowych.
Automatyzacja osiągnięćLimited ma ponad 10-letnie doświadczenie na rynku automatyki przemysłowej, specjalizując się w odsprzedaży fabrycznie uszczelnionych sond, czujników, DCS, barier izolacyjnych, HMI, PLC, adapterów, złączy Profibus i kabli takich marek jak BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,JOKOGAWA,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM itp. Jeśli masz jakiekolwiek pytania, nie wahaj się z nami skontaktować.
Poniżej TOP MARKI, z którymi mieliśmy do czynienia w ciągu ostatnich 14 lat:
Często zadawane pytania Achievers
P: Czy produkty są oryginalnymi jednostkami OEM?
Odp.: Te elementy zostały certyfikowane przez firmę Achievers Automation Limited jako oryginalne jednostki OEM uzyskane za pośrednictwem producentów OEM lub niezależnych kanałów stron trzecich.
P: Jak zorganizujesz wysyłkę?
Odp.: Możemy zorganizować wysyłkę na podstawie Twojej prośby. Współpracowaliśmy z spedytorem, który może zorganizować wysyłkę za pośrednictwem FedEx, DHL, TNT w dobrej cenie.
P: Jaka jest gwarancja na towary?
Odp.: roczna gwarancja.
P: Jakie są najlepiej sprzedające się produkty?
Odp.: Dostarczono produkty wielu marek. Na przykład bariera bezpieczeństwa MTL MTL5541, Endress Hauser RS33, bariera bezpieczeństwa P+F KFD2-SR2-Ex2.W, komunikator ręczny TREXCHPNAWS1S
