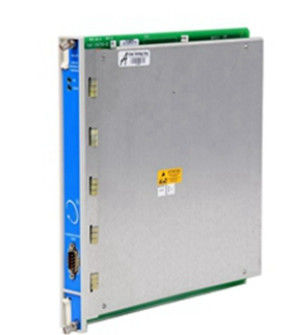

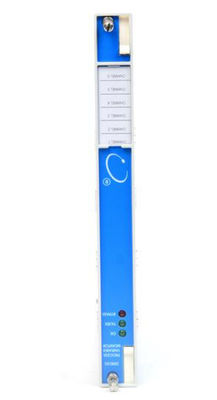

Bently Nevada 3500/62-03-00 Monitor zmiennej procesu
Opis
Monitor zmienny w procesie 3500/62 jest 6-kanałowym monitorem do przetwarzania parametrów krytycznych maszyny, które wymagają ciągłego monitorowania, takich jak ciśnienie, przepływy, temperatury i poziomy.Monitor akceptuje wejścia prądu od +4 do +20 mA lub wszelkie proporcjonalne wejścia napięcia między -10 Vdc a +10 VdcWykonuje on warunki dla tych sygnałów i porównuje je z ustawieniami alarmowymi programowanymi przez użytkownika.
Monitor 3500/62:
• Nieustannie porównuje monitorowane parametry z skonfigurowanymi punktami ustawienia alarmu w celu uruchomienia alarmów dla ochrony maszyn.
• Zapewnia niezbędne informacje o maszynie zarówno dla personelu eksploatacyjnego, jak i konserwacyjnego.
Można zaprogramować 3500/62 za pomocą oprogramowania konfiguracyjnego 3500 Rack do wykonywania pomiarów prądu lub napięcia.+/-10 Voltów prądu stałego, izolowane 4-20 mA lub 4-20 mA z barierami zenerów bezpiecznych wewnętrznie.
W przypadku użycia w konfiguracji TMR (Triple Modular Redundant) należy zainstalować monitory zmiennych procesów obok siebie w grupach po trzech.Monitor wykorzystuje dwa rodzaje głosowania w celu zapewnienia dokładnej pracy i uniknięcia utraty maszyn
ochronę przed awariami w pojedynczym punkcie.
Informacje
Monitor zmiennej procesu
3500/62-AA-BB
• A: Typ modułu I/O
01 -10 do +10 Vdc Moduł I/O z wewnętrznymi końcami
Moduł W/W 02- 10 do + 10 Vdc z końcami zewnętrznymi
03 Moduł I/O izolowany o mocy od +4 do +20 mA z wewnętrznymi końcami
04 Moduł I/O izolowany o mocy od +4 do +20 mA z końcami zewnętrznymi
05 Nieizolowany moduł I/O +4 do +20 mA z barierami wewnętrznymi i wewnętrznymi końcami
• B: Opcja zatwierdzenia przez agencję
00 Brak
01 CSA/NRTL/C
02 ATEX/CSA (klasa 1, strefa 2)
Zewnętrzne bloki końcowe
• 136595-01 3500/62 Blok końcowy zewnętrzny (połączacze paskowe końcowe).
• 136603-01 3500/62 Bloki końcowe zewnętrzne (złącza w stylu euro).
Kable
3500/62 Kabel blokujący sygnał od przetwornika (XDCR) do zewnętrznego zakończenia (ET)
134544-AAAA-BB
• A: Długość kabla
0005 5 stóp (1,5 metra)
0007 7 stóp (2,1 metra)
0010 10 stóp (3 m)
0025 7,5 metra
0050 50 stóp (15 metrów)
0100 100 stóp (30,5 metra)
• B: Instrukcje montażu
01 Niezmontowane
02 Zmontowane
Zastępki
• Monitor
• 136590-01 IC oprogramowania układowego
• 04425545 Śrubka do uziemienia nadgarstka (do jednorazowego użytku)
• 04400037 Narzędzie do usuwania IC
• 136491-01 -10 Vdc do +10 Vdc Moduł I/O z wewnętrznymi końcówkami
• 136499-01 -10 Vdc do +10 Vdc Moduł I/O z końcówkami zewnętrznymi
• 136294-01 Moduł I/O +4 do +20 mA z wewnętrznymi końcówkami
• 136483-01 Moduł I/O izolowany o mocy od +4 do +20 mA z końcami zewnętrznymi
• 137110-01 4 do 20 mA Moduł bariery I/O z wewnętrznymi końcówkami
• 136973 3500/62 Przewodnik użytkownika
• 01700059 Zastępcze bezpieczniki dla bariery I/O
