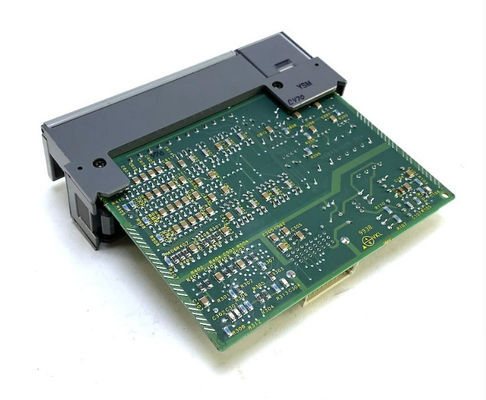

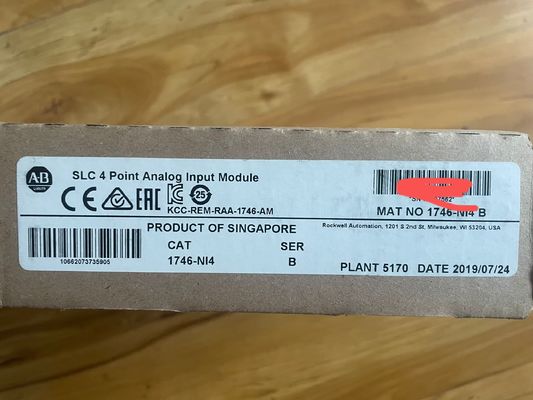

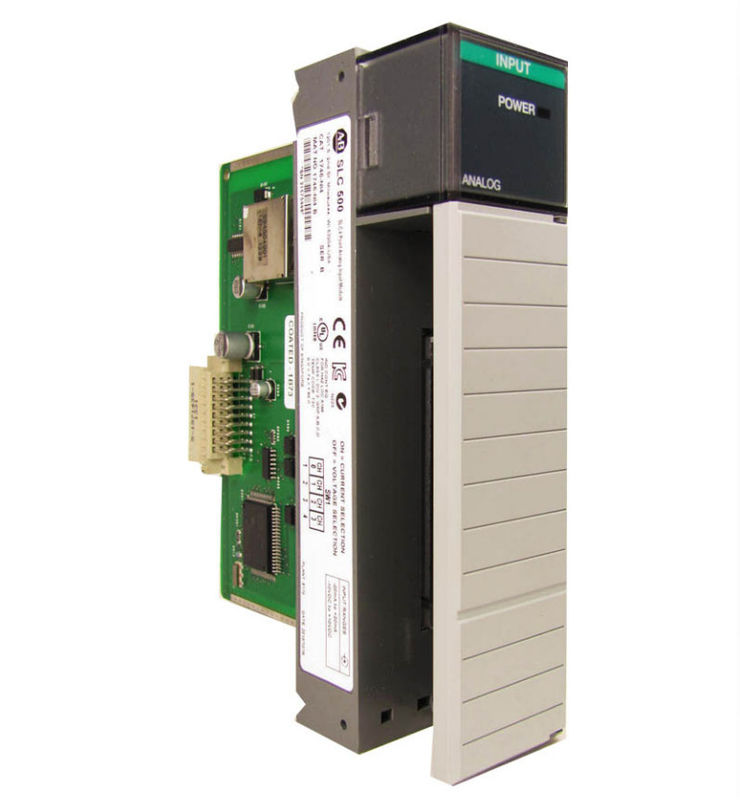

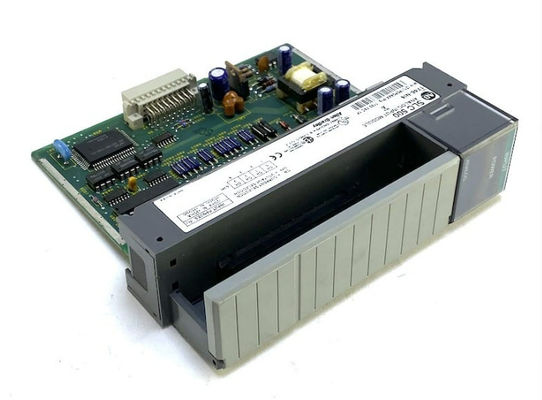

SLCTM 500 Allen Bradley 1746 NI4 4 kanały moduły analogiczne I/O

Moduły I/O analogowe 4-kanałowe Allen-Bradley 1746-NI4 SLCTM 500

Szczegóły produktu:
Producent: Allen Bradley
Produkt nr. : 1746-NI4
Rodzaj produktu:Moduł analogicznego I/O SLC 500

Allen-Bradley 1746-NI4 to SLC 500 Analog I/O Module.Moduł ten zajmuje pojedynczy gniazdo podwozia SLC 500 i jest kompatybilny z sprzętem typu stałego lub modułowego.

Allen Bradley 1746-NI4 to czterokanałowy moduł wejścia analogowego SLC 500. Ma wybierane przez użytkownika kanały analogowe dla napięcia lub prądu, aby obsłużyć wiele aplikacji monitorowania i sterowania;ma 16-bitową rozdzielczość i zawiera wyjmowany blok końcowy, który zapewnia połączenia kanału wejściowego analogowego. Ten kanał może być podłączony jako wejście różnicowe. Jest DIP, który przełącza się na płytę obwodową, aby wybrać wejście lub napięcie prądu.Prąd w płaszczyźnie tylnej przy 5 woltów tego modułu wynosi 25 mAPrzy napięciu 24 V prąd wynosi 85 mA. Należy zachować ostrożność, aby nie podłączać źródła napięcia bez prądu nadajnika itp. do kanału skonfigurowanego do wprowadzania prądu.Może wystąpić nieprawidłowe działanie modułu lub uszkodzenie modułu.

1746-NI4 ma standardowe długości kabli 0.51, 2.5Złącze AIFM tego modułu jest 15-pin D-shell. Allen Bradley 1746-NI4 ma Specyfikacje wejścia pętli prądu: zakres wejścia wynosi +/-20 mA (nominalny) i +/-30 mA (maksymalny).Impedancja wejściowa wynosi 250 Ohmów z rozdzielczością 1.22070 i μA na LSB i przybliżony odchyleń błędu zysku +/-67 ppm / stopni Celsjusza. Ogólna dokładność w 25 stopniach Celsjusza wynosi +/- 0,365% pełnej skali, +/- 0,642% w 60 stopniach Celsjusza.Całkowite przesunięcie dokładności wynosi +79 ppm/stopnie Celsjusza w pełnej skali. Zakres napięcia wejściowego 1746-NI4 jest +/-10 Voltów DC -1 LSB. Jego impedancja wynosi 1 mega Ohm. Zmiana dokładności wynosi +63 ppm/ stopni Celsjusza w pełnej skali. Rozdzielczość wynosi 305,176 & μV na LSB,z odchyleniem błędu zysku w temperaturze +/- 57 ppm/stopień CelsjuszaOgólna dokładność w temperaturze 25 stopni Celsjusza wynosi +/- 0,284% pełnej skali i +/- 0,504% w temperaturze 60 stopni Celsjusza.

1746-NI4 to analogowy moduł wejściowy z serii SLC 500 firmy Allen-Bradley.Wybrane zakresy sygnałów wejściowych obejmują -20 do +20 mA (lub) -10 do +10V DC.

Moduł działa poprzez konwersję sygnału wejściowego analogowego za pośrednictwem modulacji Delta Sigma z zakresem od -16,384 do +16,384 dla wejścia prądu i -32,768 do +32,767 dla wejścia napięcia.Konwertowane dane mogą być przetwarzane przy użyciu algorytmu skalowania do wyświetlania zmiennego procesu mierzonegoObie metody wytwarzają ten sam skalowany wynik.

Moduł ten jest kompatybilny z użyciem z stałym lub modułowym sterownikiem SLC 500 typu sprzętowego.Stała wersja sprzętowa SLC 500 jest wyposażona w wbudowane kanały I/O o ograniczonych możliwościach rozszerzaniaModułowy sprzęt SLC 500 PLC posiada w pełni modułowy i dostosowywalny system.

Moduł ten posiada wbudowany wskaźnik LED do wskazywania stanu każdego kanału i ogólnego stanu pracy modułu.Zapewnia to szybką diagnostykę modułu, do której można również uzyskać dostęp za pośrednictwem przerwy diagnostycznej sterownikaTen system raportowania pozwala na szybszy okres rozwiązywania problemów i zwiększa dostępność modułu.
