1794-AENTR ALLEN BRADLEY Produkty PLC Flex I/O Komunikacyjny Adapter

Szczegóły produktu:
Producent: Allen Bradley
Produkt nr. : 1794-AENTR

Rodzaj produktu:Flex I/O Dual Port Ethernet/IP Adapter Module

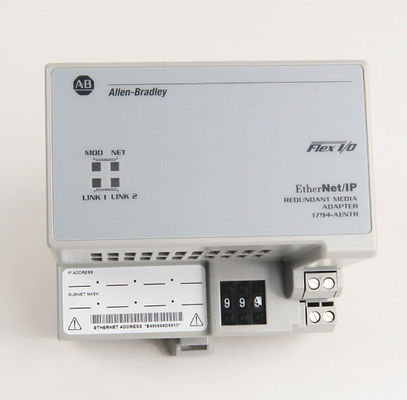

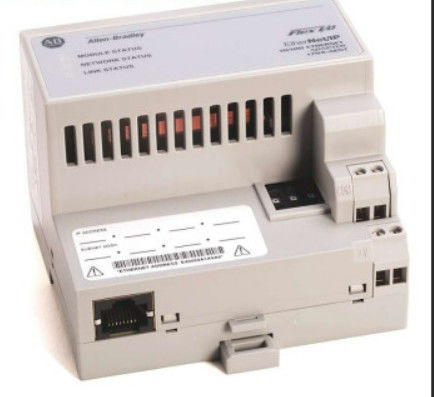

Allen-Bradley 1794-AENTR jest adapterem komunikacyjnym Flex I/O. Adapter ten jest urządzeniem DIN mocowanym na szybie, który posiada dwa (2) porty komunikacji Ethernet,stosowane do podłączenia stoiska Flex I/O do centralnego, sterownik z dostępem do sieci ethernet. Wspiera prędkość komunikacji 10/100 Mbps z wymaganym napięciem wejściowym 19,2 - 31,2 VDC. Wspiera instalację do ośmiu (8) modułów Flex I / O.

Moduł Allen-Bradley 1794-AENTR jest modułem komponentowym rodziny produktów Flex I/O. Moduł ten jest redundantnym adapterem komunikacji Ethernet,zazwyczaj stosowane do wdrożenia sieci Ethernet o wysokiej dostępności, ponieważ obsługuje wdrożenie topologii pierścienia poziomu urządzenia (DLR).

Połączenie Ethernet jest osiągane za pośrednictwem dwustronnych portów RJ45, które obsługują protokół Ethernet I/P.Te porty obsługują Linear dla prostej sieci komunikacyjnej i topologię Ring dla sieci wysokiej dostępnościObsługuje prędkość komunikacji 10/100 Mbps i może łączyć do ośmiu (8) modułów Flex I/O z kontrolerem podłączonym do sieci.

Moduł 1794-AENTR jest zamontowany bezpośrednio na szybie DIN. Sprawdź punkt montażu pod kątem nadmiernych drgań i wstrząsów.Do końcówek zasilania modułu 1794-AENTR należy podłączyć zewnętrzne źródło zasilania o napięciu nominalnym zasilania 24VDC w celu zasilania modułu.Dopuszczalny zakres napięcia jest 19,2... 31,2 V prądu stałego, w tym 5% falowania prądu przemiennego.33- Nie.3.31 mm kwadratowych lub 22...12 AWG, drutu miedzianego z pręgiem o temperaturze izolacji 75 °C lub 167 °F lub wyższej i maksymalnej grubości izolacji 1,2 mm lub 3/64 cali.

Ten moduł jest wyposażony w wskaźniki stanu, które mogą pomóc użytkownikom w rozwiązywaniu problemów i monitorowaniu modułu.Ethernet Link1 i Ethernet Link2. Moduł i LED stanu sieci są oświetlone na zielono w przypadku normalnego i czerwonym w przypadku wystąpienia problemów.

Allen-Bradley 1794-AENTR to Flex I/O dual-port EtherNet/IP redundantny moduł adaptera medialnego.Jest wyposażony w prąd 18 amperów przez 2 milisekundy.Ma nominalne napięcie wejściowe 24 V DC i zakres napięcia wejściowego od 19,2 do 31,2 V DC, który obejmuje 5% falę AC.Moduł ten ma maksymalne zużycie mocy 500 mA i jeden 400 mA przy 24 V DC i maksymalne wyjście Flexbus 640 mA przy 5 V DC.

Moduły adapterów Ethernet, takie jak 1794-AENTR, łączą sterowniki Ethernet/IP, takie jak ControlLogix i CompactLogix.Dostarcza się z wskaźnikami stanu, które umożliwiają użytkownikom monitorowanie warunków sieci (czerwony/zielony), moduł (czerwony/zielony) i oba ogniwa (żółty/zielony).Został przetestowany z napędu na Flexbus i Ethernet przy 1000 Volt AC przez 60 sekundMa maksymalne rozpraszanie mocy 7,1 W przy 19,2 V DC i rozpraszanie cieplne 24,2 BTU/godzinę przy 24 V DC.

Nie należy instalować i wyjmować tego modułu, gdy jest włączony.Źródło zasilania tego modułu powinno spełniać wymagania dyrektywy CE w sprawie niskiego napięcia (LVD) zgodnie z dyrektywą o bezpieczeństwie w zakresie wyjątkowo niskiego napięcia (SELV) lub z dyrektywą o ochronie w zakresie wyjątkowo niskiego napięcia (PELV).Moduł 1794-AENTR może komunikować się z modułami FLEX I/O na tej samej szybie DIN.Należy pamiętać, że użytkownicy muszą skonfigurować adres IP oraz opcjonalny adres bramy i maskę podsieci przed użyciem tego modułuCały moduł 1794-AENTR ma wymiary 3,4 x 3,7 x 2,7 cala.Należy to uwzględnić w przypadku konieczności regularnego przesyłania danych lub zarządzania zakładami.Wbudowany przełącznik zapewnia wysoki poziom dostępności oraz konfigurację napędu, gromadzenie danych i kontrolę procesów w jednej sieci o dużej prędkości z połączeniami internetowymi/intranetami.Wykorzystuje protokół kontroli i informacji (CIP).
