Szczegóły produktu:
Producent: Pepperl+Fuchs

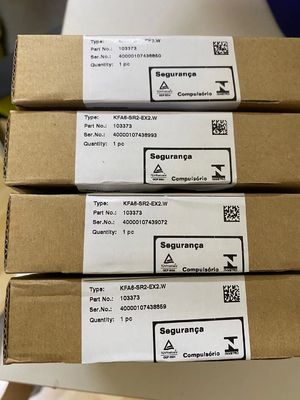

Produkt nr. : KFA6-SR2-EX2.W
Rodzaj produktu: wzmacniacz przełącznika
Cechy:
- Dwukanałowa bariera izolowana
- 230 V prądu przemiennego
- Kontakt suchy lub wejścia NAMUR
- Wyjście kontaktu przekaźnika
- Wykrywanie usterek w linii (LFD)
- Odwracalny tryb działania
- Do poziomu SIL 2 zgodnie z IEC/EN 61508 / IEC/EN
Funkcja
Ta izolowana bariera jest wykorzystywana do zastosowań bezpieczeństwa wewnętrznego. Przekazuje sygnały cyfrowe (czujniki NAMUR/kontakty mechaniczne) z obszaru niebezpiecznego do obszaru bezpiecznego.
Czujnik bliskości lub przełącznik steruje kontaktem przekaźnika przełączania typu C dla obciążenia bezpiecznego obszaru.Przełącznik S3 jest używany do włączenia lub wyłączenia wykrywania usterek linii obwodu pola.
W przypadku błędu przekaźniki wracają do stanu wyłączonego energii, a diody LED wskazują usterkę zgodnie z NAMUR NE44.
Dane techniczne
1Ogólne specyfikacje
Rodzaj sygnału: Wprowadzenie cyfrowe
2. Parametry związane z bezpieczeństwem funkcjonalnym
Poziom integralności bezpieczeństwa (SIL): SIL 2
3Zaopatrzenie
Połączenie: terminale 14, 15
Nomienna napięcie: 207... 253 V AC, 45... 65 Hz
Rozpraszanie mocy: 1.2 W
Zużycie energii: maks. 1,3 W
4. Wprowadzenie
Strona połączenia: Strona pola
Połączenie: terminali 1+, 2+, 3-; 4+, 5+, 6-
Wartości nominalne: Zgodnie z normą EN 60947-5-6 (NAMUR)
napięcie w otwartym obwodzie/prąd zwarcia: ok. 8 V prądu stałego / ok. 8 mA
Punkt przełączania/hysteresa przełączania: 1.2... 2,1 mA / ok. 0,2 mA
Wykrywanie usterek linii: Przerwanie I ≤ 0,1 mA, zwarcie I > 6 mA
Wskaźnik pulsu/pauzy: Min. 20 ms / min. 20 ms
5. Wydajność
Strona połączenia: strona sterująca
Połączenie: wyjście I: terminale 7, 8, 9 ; wyjście II: terminale 10, 11, 12
Wyjście I, II: ; przekaźnik sygnału
Pojemność kontaktu: 253 V AC/2 A/cos φ > 0.7; 126,5 V AC/4 A/cos φ > 0.7; 40 V DC/2 A obciążenie oporowe
Opóźnienie włączone/wyłączone: około 20 ms / około 20 ms
Żywotność mechaniczna: 107cykle przełączania
6Charakterystyka transferu
Częstotliwość przełączania: ≤ 10 Hz
7. izolacja galwaniczna
Wprowadzenie/wyjście: wzmocniona izolacja zgodnie z IEC/EN 61010-1, napięcie znamionowe izolacji 300 VEff
Wprowadzenie/zasilanie: wzmocniona izolacja zgodnie z IEC/EN 61010-1, napięcie znamionowe izolacji 300 VEff
Wydajność/zasilanie: wzmocniona izolacja zgodnie z IEC/EN 61010-1, napięcie znamionowe izolacji 300 VEff
Wyjście/wyjście: wzmocniona izolacja zgodnie z IEC/EN 61010-1, napięcie znamionowe izolacji 300 VEff
8. Wskaźniki / ustawienia
Elementy wyświetlania: Światła LED
Etykietowanie: miejsce do etykietowania z przodu
