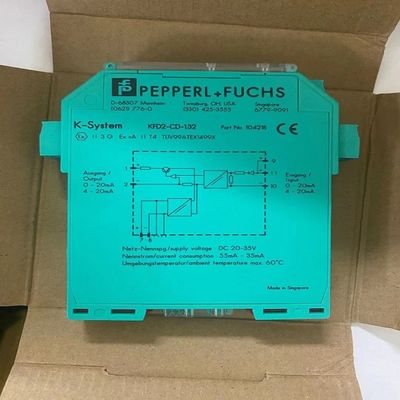

KFD2-CD-1.32 PEPPERL FUCHS Izolowana bariera sterownik prądu 1 kanał klimatyzator sygnału

Pepperl+Fuchs KFD2-CD-1.32 Układ sterujący prądem 1 kanał

Szczegóły produktu:
Producent: Pepperl+Fuchs
Produkt nr. KFD2-CD-1.32
Rodzaj produktu: Aktualny sterownik

Charakterystyka:

• 1 kanałowy klimatyzator sygnału
• 24 V zasilacz prądu stałego (pociąg napędowy)
• Prąd wejściowy 0 mA... 20 mA
• Prąd wyjściowy 0 mA... 20 mA
• Dokładność 0,1%
• Do SIL 2 zgodnie z IEC/EN 61508

Funkcja

Ten klimatyzator sygnału zapewnia izolację galwaniczną między obwodami pola i obwodami sterowania.

Urządzenie napędza konwertery I/P, zawory elektryczne i pozycjonatory w terenie.

Urządzenie posiada prąd wejściowy i wyjściowy.

Maksymalny spadek napięcia przy wejściu wynosi 4 V prądu stałego,umożliwiające podłączenie kilku urządzeń z powodu niskiego spadku napięcia w celu utrzymania wielu galwanicznie odizolowanych wyjściów (duplikacja sygnału).

Napięcie otwartego obwodu wynosi 24 V prądu stałego w zakresie dopuszczalnego napięcia zasilania na terminalach 1 i 2. Maksymalne obciążenie, które może zostać zastosowane, wynosi 850 Ω.

Dane techniczne

1Ogólne specyfikacje

Rodzaj sygnału: Wyjście analogowe

2. Parametry związane z bezpieczeństwem funkcjonalnym

Poziom integralności bezpieczeństwa (SIL): SIL 2

3Zaopatrzenie

Połączenie: Pociąg napędowy lub terminale 7+, 8-

Nomienna napięcie: 20... 35 V prądu stałego

Ripple: w granicach dopuszczalności podaży

Prąd nominalny: ≤ 50 mA

Rozpraszanie mocy: 1.4 W

4. Wprowadzenie

Strona połączenia: strona sterująca

Połączenie: terminale 9+, 10-, 11+

Spadek napięcia: ok. 4 V przy 20 mA

Granica: Prąd wejściowy: ok. ≤ 40 mA; napięcie wejściowe: ≤ 35 V

Zakres transmisji: 0... 20 mA

napięcie: ≤ 4 V przy 20 mA

5. Wydajność

Strona połączenia: Strona pola

Połączenie: terminale 1+, 2-

napięcie: 17 V przy 20 mA

Prąd: 0... 20 mA

Obciążenie: maks. 850 Ω

6. Wskaźniki / ustawienia

Elementy wyświetlania: LED

Etykietowanie: miejsce do etykietowania z przodu

7. Zgodność

Stopień ochrony: IEC 60529:2001

Ochrona przed porażeniem prądem: UL 61010-1:2012

8. Warunki otoczenia

Temperatura otoczenia: -20... 60 °C (-4... 140 °F)

9Specyfikacje mechaniczne

Stopień ochrony: IP20

Połączenie: końcówki śruby

Masę: około 100 g

Wymiary: 20 x 107 x 115 mm (0,8 x 4,2 x 4,5 cala) (W x H x D), typ obudowy B1

Wysokość 107 mm

Szerokość 20 mm

Głębokość 115 mm

Wstawienie: na szybie montażowej 35 mm DIN zgodnie z normą EN 60715:2001
