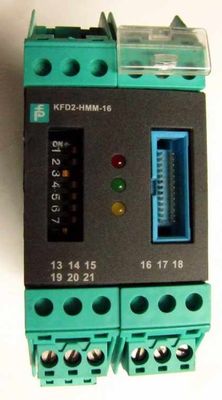

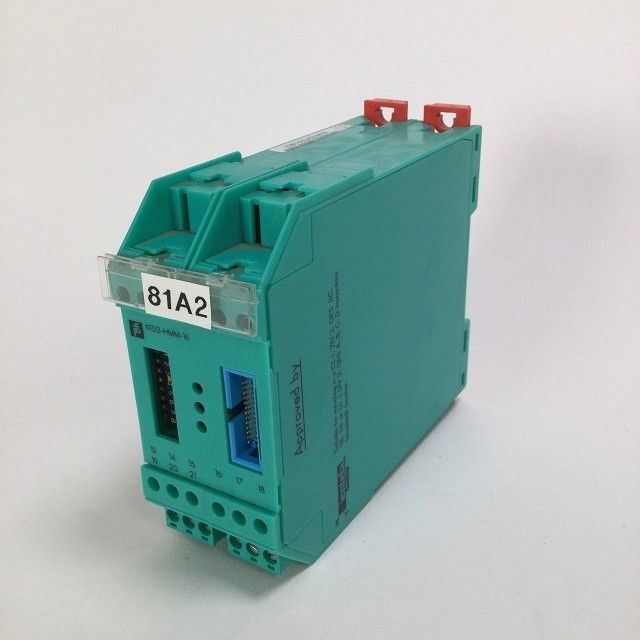

HART Multiplexer Master PEPPERL FUCHS Kfd2 Hmm 16

Szczegóły produktu:
Producent: Pepperl+Fuchs
Produkt nr. : KFD2-HMM-16
Rodzaj produktu: HART Multiplexer Master

Charakterystyka:

• 16-kanałowy
• 24 V zasilacz prądu stałego (pociąg napędowy)
• Wprowadzenie urządzenia polowego HART (rewizja 5 do 7)
• Do 15 jednostek niewolniczych KFD0-HMS-16 można podłączyć
• Do SIL 3 zgodnie z IEC/EN 61508

Funkcja

Ten HART Multiplexer Master obsługuje do 256 analogowych instrumentów polowych.Jeżeli wymagane jest więcej niż 16 instrumentów terenowych, można podłączyć do 15 dodatkowych HART Multiplexer Slaves KFD0-HMS-16.

Podłączacze do kabli wstążkowej znajdują się po tej samej stronie obudowy, co podłączacze do interfejsu i zasilania.

Sygnały analogowe są oddzielnie połączone z płaską płytą kablem 26-kolistym dla każdej jednostki.Pozostałe 10 śladów zostaje wysłanych na ziemię..

Jednostka ta jest zaprojektowana z wyjmowanymi końcówkami i może być podłączona do szyny napędowej.

Dane techniczne

1. Opis produktu

HART Multiplexer Master

2. Parametry związane z bezpieczeństwem funkcjonalnym

Poziom integralności bezpieczeństwa (SIL): SIL 3

3Zaopatrzenie

Połączenie: terminale 17+, 18-

Nomienna napięcie: 20... 32 V prądu stałego typowego przy 100 mA

Zużycie energii: maks. 3 W

4. Kanały sygnału HART (niebezpieczne wewnętrznie)

Zgodność: Wprowadzenie urządzenia polowego HART (rewizja 5 do 7)

Połączenie: Kable płaskie o szerokości 26 szpilek do połączeń analogowych

14-kolkowy płaski kabel do połączenia master-slave między KFD2-HMM-16 a KFD0-HMS-16

Prąd przecieku: < 3 μA przy -20... 85 °C (-4... 185 °F)

Rezystor końcowy: zewnętrzna norma 230... 500 Ω (możliwość do 1000 Ω)

napięcie wyjściowe: ≥ 400 mV_ss(z oporem terminatora określonym powyżej)

Oporność wyjściowa: 100 Ω lub mniejsze, połączenie pojemnościowe

Impedancja wejściowa: zgodnie ze specyfikacją HART

Zakres napięcia wejściowego: 0.08... 4 V_ss; typ. ± 5,2 V jako lokalny punkt odniesienia

5. Interfejs

Stawka transferu: 9600, 19200 lub 38400 bit/s (wybrane przez użytkownika za pomocą przełącznika DIL (2 i 3)

Rodzaj: RS-485, 2-przewodowa wieloprzewodowa.

Wybór adresu: Jeden z 31 możliwych adresów do wyboru na przełączniku DIL (4... 8)

6. Wskaźniki / ustawienia

Elementy sterujące: Przełącznik DIP

Konfiguracja: poprzez przełączniki DIP

Etykietowanie: miejsce do etykietowania z przodu

7. Zgodność

Stopień ochrony: IEC 60529:2001

8. Warunki otoczenia

Temperatura otoczenia: -20... 60 °C (-4... 140 °F)

9Specyfikacje mechaniczne

Stopień ochrony: IP20

Połączenie: końcówki śruby

Masę: około 250 g

Wymiary: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 cala) (W x H x D), obudowa typu C1

Wysokość: 107 mm

Szerokość: 40 mm

Głębokość: 115 mm

Wstawienie: na szybie montażowej 35 mm DIN zgodnie z normą EN 60715:2001
