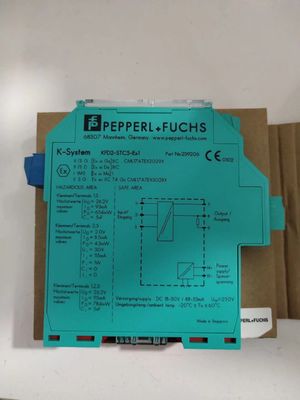

1Ogólne specyfikacje
Rodzaj sygnału: Wejście analogowe
2. Parametry związane z bezpieczeństwem funkcjonalnym
Poziom integralności bezpieczeństwa (SIL): SIL 2
3Zaopatrzenie
Połączenie: Pociąg silnikowy lub terminale 14+, 15-
Nomienna napięcie: 18... 30 V prądu stałego
Ripple: w granicach dopuszczalności podaży
Rozpraszanie mocy: ≤ 1 W przy maksymalnym obciążeniu
Zużycie energii: ≤ 1,6 W przy maksymalnym obciążeniu
4. Wprowadzenie
Strona połączenia: Strona pola
Połączenie: terminale 1+, 2-, 3
sygnał wejściowy: 4... 20 mA
napięcie w otwartym obwodzie/prąd zwarcia: końcówki 1+, 3: 23 V / 25 mA
Oporność wejściowa: maks. 265 Ω końcówki 2-, 3, maks. 330 Ω końcówki 1+, 3
Dostępne napięcie: ≥ 16 V przy 20 mA; ≥ 20 V przy 4 mA, końcowe 1+, 3
5. Wydajność
Strona połączenia: strona sterująca
Połączenie: terminale 7+, 8-, 9- (pływak)
terminale 7-, 8+, 9+ (źródło)
Zobacz dodatkowe informacje
Obciążenie: 0... 800 Ω
Sygnał wyjściowy: 4... 20 mA (przetłoczenie > 25 mA)
Ripple: maks. 50 μA rms
Wyposażenie zewnętrzne: 2... 30 V prądu stałego
Jeżeli napięcie zewnętrzne wynosi > 19 V, wymagane jest obciążenie ≥ ((V - 19) / 0,02) Ω. V oznacza wartość napięcia zewnętrznego.
Wewnętrzny rezystor 250 Ω w terminale 9 może być używany jako obciążenie.
6Charakterystyka transferu
Odchylenie: przy temperaturze 20 °C (68 °F), 4... 20 mA
≤ 10 μA włączając kalibrację, liniowość, histerezę, obciążenia i wahania napięcia zasilania
Wpływ temperatury otoczenia ≤ 0,25 μA/K
Zakres częstotliwości: strona pola w stronę sterowania: szerokość pasma z sygnałem 0,5 Vpp 0... 7,5 kHz (-3 dB)
strona sterowania w stronę pola: szerokość pasma z sygnałem 0,5 Vpp 0,3... 7,5 kHz (-3 dB)
Czas rozliczenia: 200 μs
Czas wzrostu/spadku: 100 μs
7. izolacja galwaniczna
Wydajność/zasilanie: izolacja funkcjonalna, napięcie znamionowe izolacji 50 V AC
8. Wskaźniki / ustawienia
Elementy wyświetlania: LED
Etykietowanie: miejsce do etykietowania z przodu
9. Zgodność
Kompatybilność elektromagnetyczna: NE 21:2012
EN 61326-3-2:2008
Stopień ochrony: IEC 60529:2001
Ochrona przed porażeniem prądem: UL 61010-1:2012
10. Warunki otoczenia
Temperatura otoczenia: -20... 70 °C (-4... 158 °F)
11Specyfikacje mechaniczne
Stopień ochrony: IP20
Połączenie: końcówki śruby
Masę: około 150 g
Wymiary: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 cala) (W x H x D), typ obudowy B2
Wysokość: 124 mm
Szerokość: 20 mm
Głębokość: 115 mm
Wstawienie: na szybie montażowej 35 mm DIN zgodnie z normą EN 60715:2001
