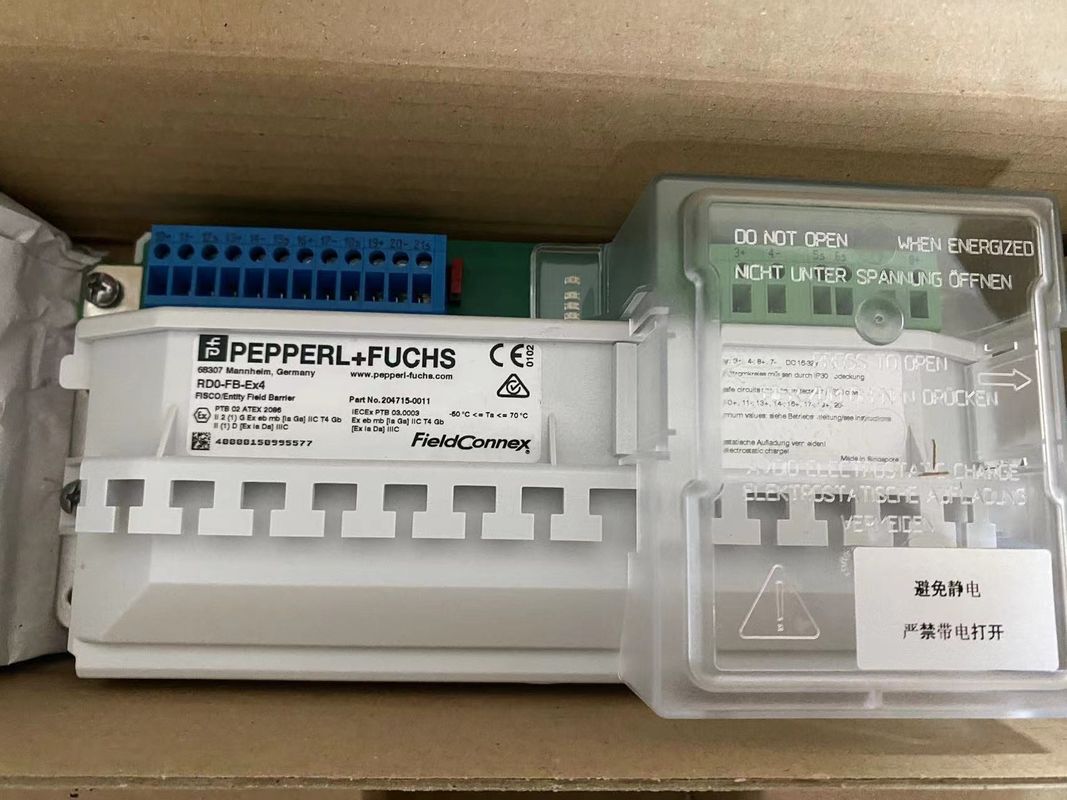

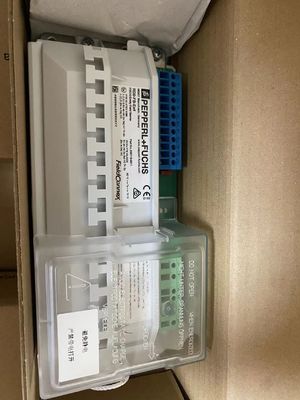

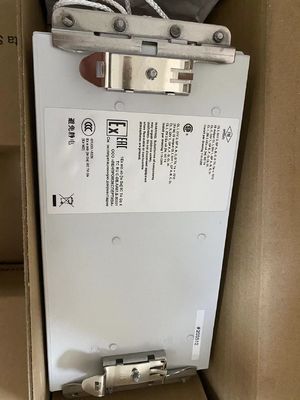

Szczegóły produktu:
Producent: Pepperl+Fuchs
Produkt nr. RD0-FB-Ex4.*
Rodzaj produktu: FieldBarrier
Charakterystyka:
- 4 wyjścia Ex ia IIC
- Ograniczenie pola w strefie 1/Div. 2
- Instrumenty w strefie 0...1/Div. 1
- Ograniczenie prądu zwarcia na wyjście
- Dla FOUNDATION Fieldbus H1 i PROFIBUS PA
- Światła LED zasilania, łączności i błędów
- Wspiera FISCO i podmiot
- Zintegrowane urządzenia do wiązania kabli
- Wspiera wszystkie metody uziemienia
Funkcja
FieldBarrier, sprzęgło urządzenia do montażu na szynach DIN, łączy 4 przyrządy o wewnętrznym bezpieczeństwie (Ex ia/Ex ib) i ograniczeniu prądu zwarcia przy każdym wyjściu.Zapewnia to prawidłowe działanie segmentu podczas usterek lub gorących prac na wybrzeżu.
Wysoka moc na tułowiu umożliwia maksymalną długość kabli i liczbę urządzeń w każdym niebezpiecznym obszarze.
Terminale wyjściowe z możliwością wyboru stałych lub podłączanych skrutów łączą po jednym urządzeniu.Każda koncepcja uziemienia i osłony jest możliwa na podstawie FieldConnex®roztwory obudowy.
Dane techniczne
1Ogólne specyfikacje
Projekt / montaż: Instalacja szaf
2. Połączenie połączeń pola
Kabel główny (trunk)
Połączenie: wejście (trunk IN): końcówki 3+, 4-, 5s
wyjście (trunk OUT): końcówki 7-, 8+, 6s
Nomienna napięcie: 32... 16 V prądu stałego
Prąd nominalny: 31 mA... 26 mA (bez obciążenia)
77 mA... 115 mA (w obciążeniu 20 mA na wejście)
120 mA... 209 mA (w obciążeniu 40 mA na wejście)
135 mA... 241 mA (skrót na wszystkich wyjściach)
Spadek napięcia: od wnętrza do zewnątrz maks. 100 mV.
Liczba sprzęgłów: maksymalnie 4 na segment
Wyniki
Liczba urządzeń na wyjście: 1
Połączenie: wyjście 1: końcówki 10+, 11-, 12S tarcza;
wyjście 2: końcówki 13+, 14-, 15S tarcza;
wyjście 3: przyciski 16+, 17-, 18S;
wyjście 4: końcówki 19+, 20-, 21S
Nomienna napięcie: 10... 13 V
Prąd nominalny: maks. 43 mA
Prąd zwarcia: 50 mA
3. Wskaźniki/środki pracy
napięcie LED Fieldbus: zielony: włączony, istnieje napięcie w autobusie
Wyjście stanu LED: Błyskotanie na czerwono: zwarcie
4.Izolacja galwaniczna
Przewód główny/wyjścia: izolacja nie ulega zakłóceniom zgodnie z normą EN 50020, wartość szczytowa napięcia 375 V
5Zgodność z dyrektywą
Kompatybilność elektromagnetyczna
Dyrektywa 2014/30/UE: EN 61326-1:2013
6. Zgodność ze standardem
Kompatybilność elektromagnetyczna: NE 21:2006
Stopień ochrony: IEC/EN 60529
Standardy busów polowych: IEC 61158-2
Warunki klimatyczne: DIN IEC 721
Odporność na korozję: zgodnie z normą ISA-S71.04-1985, poziom ciężkości G3
7. Warunki otoczenia
Temperatura otoczenia: -50... 70 °C (-58... 158 °F)
Temperatura przechowywania: -40... 85 °C (-40... 185 °F)
8Specyfikacje mechaniczne
Rodzaj połączenia stałe: końcówki, końcówki plug-in
Przekrój rdzenia: do 2,5 mm2
Osiedle: patrz rysunek 1
Materiał obudowy: Polikarbonat
R... DIN obudowa szynowa: PA 6.6
Stopień ochrony: IP20
Masę: 1050 g
Wstawienie: montaż na szybie DIN w szafce
9Dane do stosowania w odniesieniu do obszarów niebezpiecznych
Certyfikat badania typu UE: PTB 02 ATEX 2086
Kabel główny (trunk)
Maksymalne bezpieczne napięcie Um 253 V AC
Wyniki
Moc: 975 mW
napięcie: 150,75 V
Prąd: 248 mA
