Szczegóły produktu:
Producent: Allen Bradley
Produkt nr. : 1786-RPA
Rodzina produktów:Komunikacja ControlNet

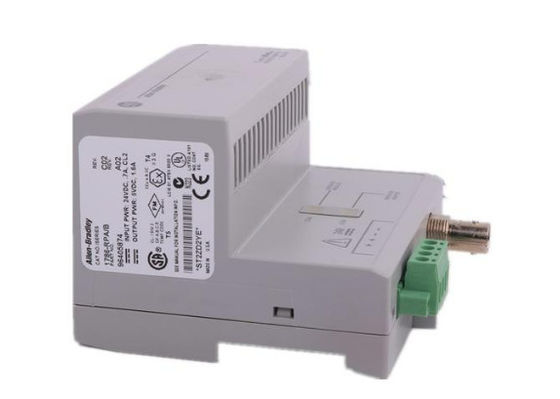

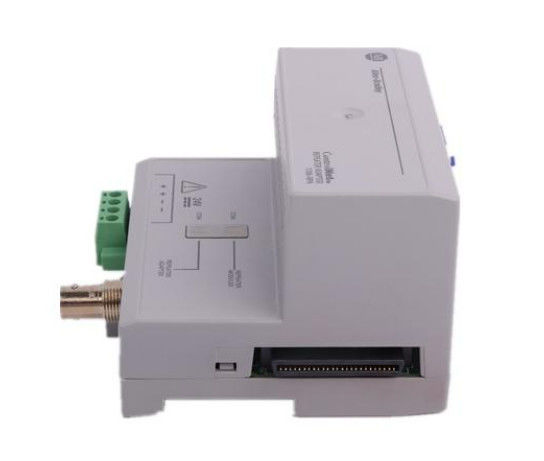

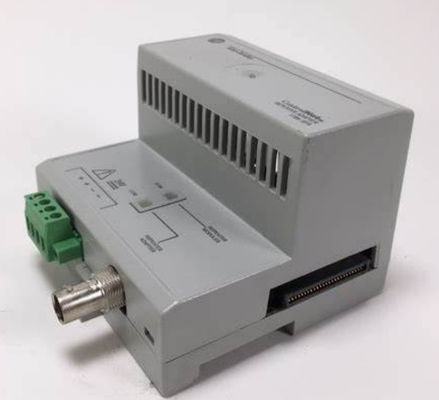

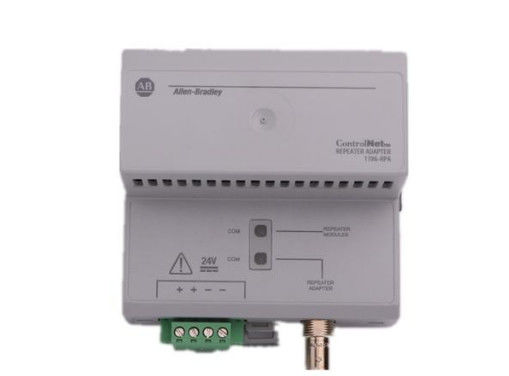

Allen-Bradley 1786-RPA to modularny adapter powtarzający ControlNet.Moduł ten jest dodatkiem do sieci komunikacyjnej ControlNet, który jest głównie używany do rozszerzania długości sieci ControlNet, a także do montażu różnych topologii, takich jak Star, topologia pierścieniowa, liniowa lub punkt-do-punktu.Ten moduł powtarzacza może być również stosowany podczas fizycznej konwersji medium kablowego ControlNet z kabla koaksjalnego do włókna optycznego i włókna optycznego do kablu koaksjalnego ControlNet.
Sieć ControlNet jest protokołem komunikacji przemysłowej, który jest używany do komunikacji wielo-kropkowej urządzeń.Systemy wizualizacji i bramkiSieć ControlNet składa się z głównej drogi komunikacyjnej zwanej Trunk, gdzie urządzenia lub węzły łączą się za pośrednictwem klatek ControlNet. Sieć ControlNet obsługuje odległość do 1000 m.Jeżeli sieć przekracza tę maksymalną odległość, można zastosować 1786-RPA.
1786-RPA jest kompatybilny do stosowania z modułem podwójnej miedzi powtarzaczem 1786-RPCD, modułem światłowodowym powtarzaczem 1786-RPFS, modułem światłowodowym powtarzaczem 1786-RPFM,Moduł powtarzający pierścienie włókniste 1786-RPFRLMaksymalnie dopuszczalne adaptery podłączone w serii wynoszą 20 1786-RPA.
Adapter powtarzający 1786-RPAB wymaga zasilania wejściowego 24 Volt DC. Przy 5 VDC może dostarczać maksymalnie 1,6 A prądu wyjściowego w tle.Adapter powtarzający Allen-Bradley 1786-RPAB pełni różne funkcje, takie jak rozszerzenie długości sieci, przeprowadzenie konwersji mediów sieciowych z mediów koaksjalnych lub miedzianych do mediów włókienniczych, a także odwrotnie z mediów włókienniczych do mediów koaksjalnych lub miedzianych,dostarczanie energii do modułów powtarzających, oraz do tworzenia pierścienia, gwiazdy lub topologii punkt-punkt.
Specyfikacje techniczne
| Numer kanału koaksjalnego: |
Jeden (1) |
| Rodzina produktów: |
Komunikacja ControlNet |
| Marka |
Allen-Bradley |
| Numer części/numer katalogu. |
178-RPA |
| Linia produktów |
ControlNet Repeater |
| Typ powtarzacza |
Modułowy adapter powtarzający |
| Rodzaj włókna |
Koaks miedziany RG6 |
| Długość fali roboczej włókna |
NA |
| Poziomy osłabienia |
NA |
| Moc wejściowa |
24 woltów prądu stałego |
| Typowa odległość powtarzacza |
NA |
| Prąd wyjściowy płaszczyzny tylnej |
1.6 A |
| UPC |
10612598171092 |
| Producent |
Automatyka Rockwell |
| Rodzaj produktu: |
Moduł adaptera powtarzacza ControlNet |
| Temperatura nieobjęta działaniem: |
IEC 60068-2-1 (Badanie Ab, niepakowane, nieczynne na zimno), IEC 60068-2-2 (Badanie Bc, niepakowane, nieczynne na suche ciepło), IEC 60068-2-14 (Badanie Na, niepakowane, nieczynne na cieplny wstrząs): ¢40...85 °C (~ 40 °C)...185 o F) |
| Temperatura pracy: |
EC 60068-2-1 (Wskaźnik badawczy, temperatura pracy), IEC 60068-2-2 (Wskaźnik badawczy Bd, ciepło suche podczas pracy), IEC 60068-2-14 (Wskaźnik Nb, wstrząs cieplny podczas pracy): 0...60 o C (32...140 o F) |
| Rozmiar drutu: |
0.21...3.3 mm2 (24...12 AWG) trwałe lub zwinięte drut miedziany o temperaturze 105 °C (221 °F) lub większej, maksymalna izolacja 1,2 mm (3/64 cali) dla połączeń zasilania |
| Prąd wyjściowy płaszczyzny tylnej, maksymalnie: |
10,6A @ 5V DC, maksymalnie |
| Rozpraszanie energii, maksymalnie: |
80,8 W |
| zużycie energii, maksymalnie: |
160,8 W |
| Zasilanie, zasięg |
18-36VDC |
| Zasilanie, nominalne: |
24VDC |
| Wspierane topologie: |
Gwiazda, linia, pierścień, punkt do punktu |
| Orientacja montażu: |
Pionowe / poziome |
| Wstawienie: |
Panel montażu / DIN Rail |
