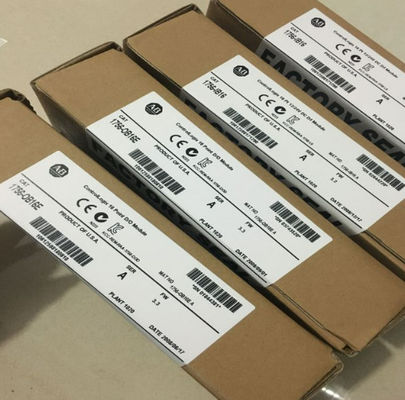

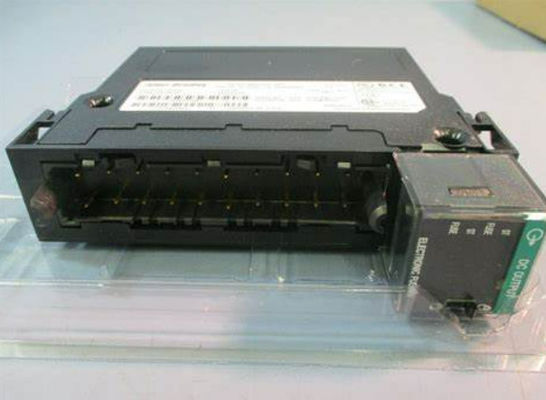

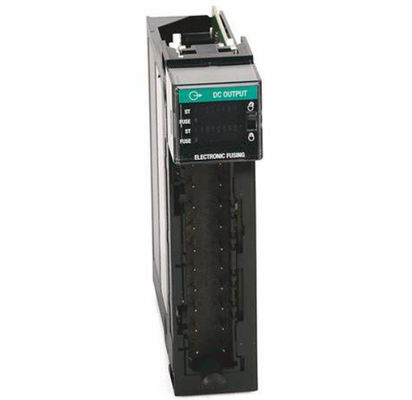

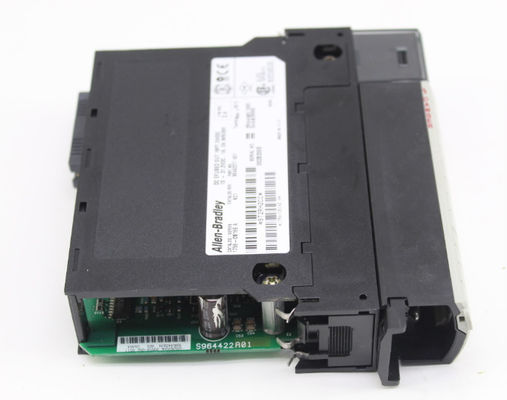

1756-OB16E Allen Bradley ControlLogix 16-punktowy moduł D/O napięcie 12-24 woltów prądu stałego

Szczegóły produktu:
Producent: Allen Bradley
Produkt nr. : 1756-OB16E
Rodzaj produktu: Moduł cyfrowego wyjścia prądu stałego

Allen-Bradley 1956-OB16E to moduł wyjściowy dyskretny, który jest częścią platformy ControlLogix Programmable Automation Controllers (PLC).Moduł ten jest specjalnie modułem wyjściowym prądu stałego, który dostarcza zakres napięcia wyjściowego 10-31.2 VDC o wartości nominalnej 24VDC. Wyposażony jest w szesnaście (16) kanałów wyjściowych podzielonych na dwie (2) elektronicznie połączone grupy po ośmiu (8) kanałów w każdej grupie.Moduł ten jest zazwyczaj stosowany do uruchamiania urządzeń o nominalnym napięciu 24 VDC, takich jak cewki relé, urządzenia sterowane magnetycznymi, lampy pilotażowe, syreny i inne podobne obciążenia elektryczne.

1756-OB16E to moduł o szerokości jednego gniazda, który jest kompatybilny z dowolnym sterownikiem 1756 ControlLogix.1756-A10; 1756-A13 i 1756-A17. Dodatkowo może służyć jako lokalny I/O lub rozproszony komponent I/O.

1756-OB16E zapewnia prąd wyjściowy 1 A @ 60 ° C (140 ° F) na kanał lub 8 A @ 60 ° C (140 ° F) na moduł.Posiada napięcie prądu 2 A przez 10 ms na punkt, które można powtarzać co 2 s @ 0 °C (32 °F) @ 24V DCDodatkowo minimalny prąd obciążenia modułu wynosi 3 mA na kanał.

Każdy kanał wyjściowy wykazuje czas opóźnienia wyjściowego OFF do ON wynoszący 70 μs nom/1 ms max i czas opóźnienia ON do OFF wynoszący 360 μs nom/1 ms max.Pociąga prąd z płaszczyzny tylnej wynoszący 250 mA przy 5VDC i 2 mA przy 24VDC, podczas gdy całkowity wymóg mocy płaszczyzny tylnej wynosi 1.32 Wattów i maksymalna rozpraszanie mocy wynosi 4,1 W @ 60 °C (140 °F).

Moduł 1756-OB16E ma kategorię napięcia od 12 do 24 Voltów napięcie źródłowe prądu stałego, a także napięcie robocze od 10 do 31,2 Voltów prądu stałego.32 waty i napięcie prądu 250 miliamperi na 5.1 V i 2 miliampera przy 24 V. Ma również maksymalnie 1 miliampera prądu wycieku w stanie nieprzełączonym i maksymalnie 400 mV napięcia prądu stałego przy spadku napięcia w stanie prądu o 1 ampera.Jego maksymalny prąd na punkt wynosi 1 ampera w temperaturze 60 stopni Celsjusza i jego maksymalny prąd na moduł wynosi 8 ampera w temperaturze 60 stopni CelsjuszaModuł ten był testowany rutynowo w napięciu 1350 Volt AC przez 2 sekundy i ma ciągły napięcie izolacyjne 250 Volt.Jego minimalny prąd obciążenia wynosi 3 miliampery na punkt, a jego typowy prąd napięcia wynosi 2 Ampere przez 10 sekund na punkt.Moduł ten ma maksymalne rozpraszanie mocy 4,1 W przy temperaturze 60 stopni Celsjusza, podczas gdy rozpraszanie cieplne wynosi 13,98 BTU/godzinę.Ma czas opóźnienia wyjścia wynoszący 70 mikrosekund nominalnych/maksymalnie 1 milisekundy od włączenia do wyłączenia oraz 360 mikrosekund nominalnych/maksymalnie 1 milisekundy od włączenia do wyłączeniaTemperatura jego pracy wynosi od 0 do 60 stopni Celsjusza, a temperatura jego nieoperowania od -40 do 85 stopni Celsjusza.Ten moduł pozwala również na modyfikację stanów w trybie błędu i stanów w trybie programu.

Specyfikacje techniczne

Powiązane modele:

Wprowadzenie do firmy:
Achievers Automation Limited ma ponad 10-letnie doświadczenie na rynku automatyki przemysłowej, specjalizując się w odsprzedaży fabrycznie uszczelnionych sond, czujników, DCS, barier izolacyjnych, HMI, PLC, adapterów,Złącze i kabel Profibus z marek takich jak BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens itp.Proszę nie wahaj się skontaktować z nami.
Często zadawane pytania
P: Czy produkty są oryginalnymi jednostkami OEM?
A: Produkty te zostały certyfikowane przez firmę Achievers Automation Limited jako oryginalne jednostki OEM uzyskane za pośrednictwem producentów OEM lub niezależnych stron trzecich.
P: Jak zorganizujecie przesyłkę?
A: Możemy zorganizować wysyłkę na podstawie Twojej prośby.
P:Jaka jest gwarancja na towary?
A: Rok gwarancji.
