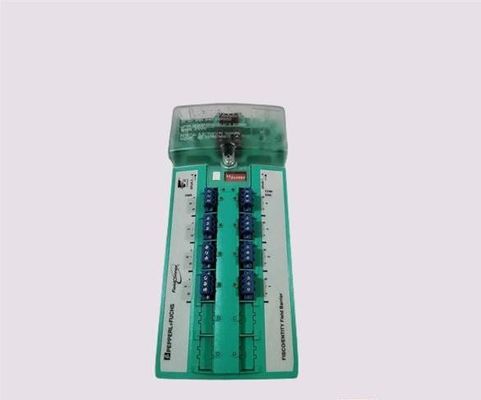

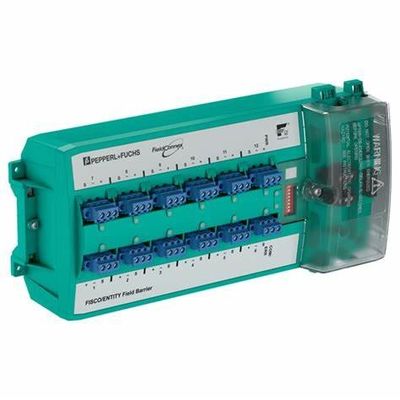

| Ogólne specyfikacje |
| Projekt / montaż |
Instalacja szaf |
| Instalacja w strefie niebezpiecznej |
Strefa 1 / Dywizja 2 |
| Połączenie połączenia pola |
| Rozpraszanie mocy |
patrz tabela 1 |
| Kabel główny (trunk) |
|
| |
Nomienne napięcie |
16... 32 V prądu stałego,
Min. 15 V w przypadku brązowania |
| |
Prąd nominalny |
od wnętrza do zewnątrz maks. 2 A patrz tabela 1 |
| |
Opcja uziemienia osłony kabla |
Pojemność poprzez 5,7 nF
Bezpośrednie |
| |
Spadek napięcia |
od wnętrza do zewnątrz maks. 100 mV. |
| |
Liczba łączników |
maksymalnie 3 na segment |
| |
Ochrona odwrotnej biegunowości |
Wbudowany |
| Wyniki |
|
| |
Liczba wyników |
8, 10 lub 12 |
| |
Liczba urządzeń na wyjście |
1 |
| |
Długość kabla |
120 m |
| |
Nomienne napięcie |
10... 14 V |
| |
Prąd nominalny |
maksymalnie 43 mA na jednym wywrotniku,
maks. 320 mA całkowitego prądu we wszystkich szporze |
| |
Prąd zwarcia |
53 mA, 1 mA w stanie awaryjnym |
| |
Opcja uziemienia osłony kabla |
Pojemność poprzez 4,4 nF |
| Ochrona przed napięciem |
Ochrona przeciwprężeniu w tramwaju, jeżeli napięcie przekracza 39 V typowe, maksymalnie 41 V |
| Funkcje diagnostyczne i zabezpieczające |
| Izolacja błędów |
Ograniczenie prądu zwarcia na szporze
Ochrona od odbicia na szporze
Inhibitor sygnału na szporze |
| Diagnostyka warstwy fizycznej |
Poziom sygnału na szporze
Wstrząsy sygnałowe w szporze
Poziom hałasu na szporkach |
| Wskaźniki/środki pracy |
| Przełącz |
S1 Włączony: alarm diagnostyczny aktywowany
S2 Włączony: ostrzeżenia diagnostyczne aktywowane
S3-S8: niewykorzystane |
| LED PWR |
zielony: napięcie połączenia biegówkowego > 16 V |
| LED COM/ERR |
żółty błysk: komunikacja przycisku pola i stan warstwy fizycznej,
czerwony: błąd sprzętowy |
| LED SPURS |
czerwony: migoczenie 2 Hz w stanie zwarcia |
| Izolacja galwaniczna |
| Przewód główny/wyjścia |
izolacja nie ulega zakłóceniom zgodnie z normą EN 60079-11, wartość szczytowa napięcia 375 V |
| Wydajność/wydajność |
Żadnej izolacji |
| Zgodność z dyrektywą |
| Kompatybilność elektromagnetyczna |
|
| |
Dyrektywa 2014/30/UE |
EN 61326-1:2013 |
| Zgodność ze standardem |
| Kompatybilność elektromagnetyczna |
NE 21:2011 |
| Stopień ochrony |
IEC/EN 60529 |
| Standardy busów polowych |
IEC 61158-2 |
| Warunki klimatyczne |
IEC 60721 |
| Odporność na wstrząsy |
EN 60068-2-27 |
| Odporność drgań |
EN 60068-2-6 |
| Warunki otoczenia |
| Temperatura otoczenia |
-40... 70 °C (-40... 158 °F) |
| Temperatura przechowywania |
-40... 85 °C (-40... 185 °F) |
| Względna wilgotność |
< 95% nie kondensujące |
| Odporność na wstrząsy |
15 g 11 ms |
| Odporność drgań |
1 g, 10... 150 Hz |
| Odporność na korozję |
zgodnie z normą ISA-S71.04-1985, poziom ciężkości G3 |
| Specyfikacje mechaniczne |
| Rodzaj połączenia |
końcówka śruby, podłączalna lub końcówka sprężyny, podłączalna |
| Przeciąg rdzenia |
patrz tabela 2 |
| Materiał obudowy |
Polikarbonat |
| Stopień ochrony |
IP20 |
| Masę |
2100 g |
| Wymiary |
patrz wymiary |
| Wstawianie |
Montowanie szyny DIN |
| Dane do stosowania w odniesieniu do obszarów niebezpiecznych |
| Świadectwo badania typu UE |
BVS 13 ATEX E 121 X |
| |
Oznakowanie |
 II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| Kabel główny (trunk) |
|
| |
Maksymalne bezpieczne napięcie Um |
253 V prądu przemiennego |
| Wyniki |
zgodnie z FISCO i podmiotem |
| |
Władza |
1.063 W |
| |
napięcie |
17.1 V |
| |
Aktualność |
2480,55 mA |
| |
Indukcyjność |
grupy gazowej IIC 470 μH,
grupa gazów IIB 2 mH |
| |
Pojemność |
grupy gazowej IIC 367 nF,
grupy gazowej IIB 2,15 μF |
| Zgodność z dyrektywą |
|
| |
Dyrektywa 2014/34/UE |
EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015 |
| Międzynarodowe zatwierdzenia |
| Zatwierdzenie CSA |
CSA 14.70004139 |
| |
Rysunek sterowania |
116-0400 |
| |
Zatwierdzone do |
Klasa I, Dywizja 2, Grupy A, B, C, D T4
Klasa I, strefa 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb
Klasa I, strefa 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb
Wyposażenie związane z klasą I, dział 1 grupy A, B, C, D
Sprzęt towarzyszący klasie II, dziale 1, grupy E, F, G
Wyposażenie związane z klasą III, dział 1 |
| Zatwierdzenie IECEx |
IECEx BVS 13.0119X |
| |
Zatwierdzone do |
Ex eb ib mb [ia Ga] IIC T4 Gb
[Ex ia Da] IIIC
[Ex ia Ma] I |
| Certyfikaty i zatwierdzenia |
| Fundacja Fieldbus |
FF-846 |
