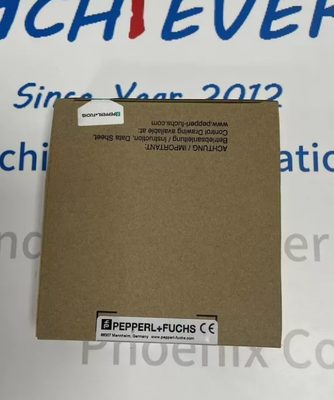

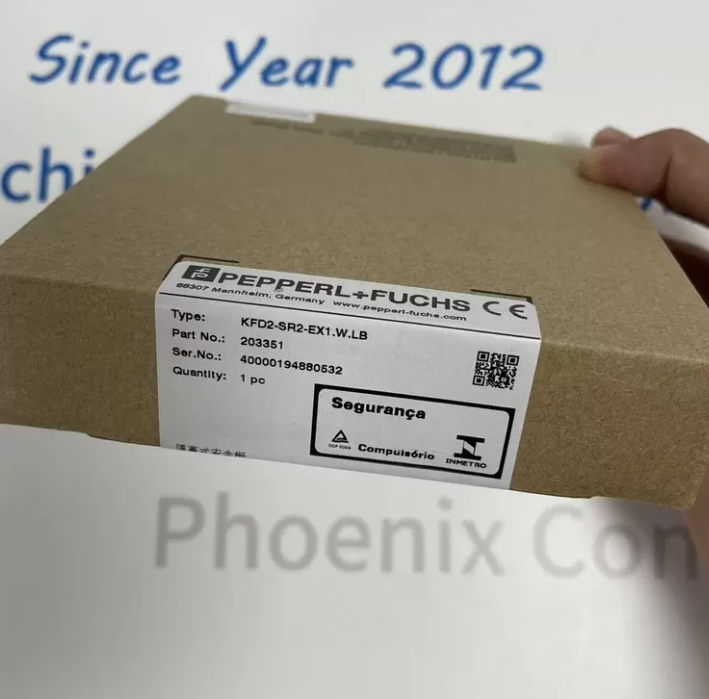

Pepperl+Fuchs kfd2 sr2 ex1 w lb Izolowana bariera bezpieczeństwa wzmacniacza przełączającego NAMUR
Szczegóły produktu:
Producent : Pepperl + Fuchs
Numer produktu: kfd2 sr2 ex1 w lb
https://www.achievers-automation.comWięcej produktów
Niezawodne zaopatrzenie przedsiębiorstw w komponenty przemysłowe
Ten komponent automatyki przemysłowej jest dostarczany w ramach zamówień korporacyjnych. Obsługiwane są zamówienia na zamówienie i dostawy z wyprzedzeniem, a ceny są podawane w każdym zapytaniu.
Aby zmniejszyć ryzyko zaopatrzenia, każde zamówienie jest traktowane indywidualnie i obejmuje potwierdzenie modelu, wyjaśnienie stanu i oszacowanie czasu realizacji przed złożeniem zamówienia. Zapewniamy jasne warunki wyceny i spójną komunikację, aby pomóc partnerom sprostać oczekiwaniom i bezpiecznie realizować transakcje. W razie potrzeby dostępna jest dodatkowa weryfikacja lub wyjaśnienia, wspierające profesjonalne zakupy i długoterminową współpracę.
ThePepperl+Fuchs KFD2-SR2-EX1.W.LBto ulepszony izolowany wzmacniacz przełączający montowany na szynie DIN, przeznaczony do transmisji sygnałów iskrobezpiecznych pomiędzy obszarami zagrożonymi wybuchem a bezpiecznymi szafami sterowniczymi, pasujący do zestawu słów kluczowych wyszukiwania kfd2 sr2 ex1 w lbPepperla+Fuchsa. Sufiks LB oznacza ulepszone monitorowanie uszkodzeń linii, zapewniające ciągłe monitorowanie otwartego przewodu i zwarcia w pełnej pętli z dedykowanym niezależnym wyjściem przekaźnika awarii, co stanowi kluczowe ulepszenie w porównaniu ze standardowymi wariantami KFD2-SR2-EX1.WPepperla+Fuchsa.
Szczegół:
| Grupa parametrów |
Przedmiot specyfikacji |
Dokładna wartość w arkuszu danych |
| Zasilanie |
Znamionowe napięcie robocze |
19 V DC ~ 30 V DC (nominalnie 24 V DC) |
| Zasilanie |
Maksymalna tolerancja tętnienia wejściowego |
≤ 10% |
| Zasilanie |
Znamionowy prąd roboczy |
≤ 45 mA |
| Zasilanie |
Maksymalne rozproszenie mocy |
≤ 0,9 W |
| Zasilanie |
Interfejs połączenia |
Szyna zasilająca DIN / Zaciski 14+, 15- |
| Niebezpieczne pole wejściowe |
Standard zgodności |
EN 60947-5-6 NAMUR |
| Niebezpieczne pole wejściowe |
Napięcie obwodu otwartego |
Około. 8 V prądu stałego |
| Niebezpieczne pole wejściowe |
Prąd pętli zwarcia |
Około. 8 mA |
| Niebezpieczne pole wejściowe |
Zakres prądu przełączania NAMUR |
1,2 mA ~ 2,1 mA |
| Niebezpieczne pole wejściowe |
Przełącz histerezę |
Około. 0,2 mA |
| Próg uszkodzenia linii LB |
Wykrywanie przerwania drutu |
Prąd pętli ≤ 0,1 mA |
| Próg uszkodzenia linii LB |
Wyzwalacz zwarcia polowego |
Prąd pętli > 6 mA |
| Zaciski wejściowe (strona Ex) |
Etykieta okablowania |
1+, 2+, 3- |
| Wyjście przekaźnikowe I (sygnał) |
Typ kontaktu |
Przekaźnik przełączający typu C |
| Wyjście przekaźnikowe II (błąd/sygnał LB) |
Typ kontaktu |
Przekaźnik przełączający typu C |
| Obciążalność styku przekaźnika AC |
Maksymalna zdolność przełączania AC |
250 V AC / 2 A (cosφ > 0,75) |
| Styk przekaźnika Obciążenie rezystancyjne DC |
Maksymalna zdolność przełączania DC |
40 V DC / 2 A |
| Minimalny prąd przełączania przekaźnika |
Limit pracy przy niskim obciążeniu |
2 mA przy 24 V DC |
| Opóźnienie reakcji przekaźnika |
Czas wciągania/wyrzucania |
≤ 20 ms dla każdego kanału |
| Stopień izolacji galwanicznej |
Standard izolacji |
Wzmocniona izolacja IEC 61010-1 |
| Napięcie izolacji (wszystkie obwody) |
Wytrzymałość dielektryczna |
Izolacja wzmocniona 300 V eff |
| Maksymalna częstotliwość przełączania |
Szybkość sygnału cyfrowego |
≤ 10 Hz |
| Minimalny współczynnik impuls/pauza |
Wymóg stabilności sygnału |
≥ 20 ms / ≥ 20 ms |
| Kategoria klasyfikacji |
Element atrybutu |
Znormalizowany parametr techniczny |
| Wymiary mechaniczne |
Całkowity rozmiar obudowy (szer. × wys. × gł.) |
20 mm × 119 mm × 115 mm |
| Standard montażu |
Kompatybilność z szyną DIN |
Standardowa szyna DIN 35 mm EN 60715 |
| Klasa ochrony obudowy |
Ocena wstępna |
IP20 (tylko wewnętrzna szafa sterownicza) |
| Masa jednostki netto |
Masa pojedynczej bariery |
Około. 150 gr |
| Konfiguracja mechaniczna |
Elementy regulacji |
Przełączniki DIP 3-pozycyjne S1, S2, S3 |
| Wizualna informacja zwrotna o stanie |
Zestaw wskaźników LED |
Zielona dioda zasilania, żółta dioda sygnalizacyjna, czerwona dioda LED błędu LB |
| Robocza temperatura otoczenia |
Zakres temperatury roboczej |
-20°C ~ +60°C |
| Zakres temperatur przechowywania |
Limit miejsca w trybie offline |
-40°C ~ +70°C |
| Zgodność elektromagnetyczna EMC |
Stosowane standardy |
EN 61326-3-1, EN IEC 61326-3-2, NE 21:2017 |
| Ocena bezpieczeństwa funkcjonalnego SIL |
Poziom integralności bezpieczeństwa |
SIL 2 (IEC 61508 Niskie/Wysokie wymagania) |
| Zdolność systematyczna |
Stopień SC |
SC 3 |
| Frakcja awarii bezpieczeństwa |
Wartość SFF |
75% |
| Prawdopodobieństwo niebezpiecznej awarii |
Kurs PFH |
3,77 × 10⁻⁸ 1/godz |
| Certyfikat zagrożenia wybuchem |
Kod certyfikatu ATEX |
PTB 00 ATEX 2080 |
| Oznaczenie strefy niebezpiecznej |
Klasyfikacja Ex |
II (1)G [Ex ia Ga] IIB |
| Globalne atesty i znaki |
Oficjalne certyfikaty |
CE, IECEx, SIL2, ATEX |
| Żywotność mechaniczna przekaźnika |
Całkowita liczba cykli przełączania |
10⁷ operacji |
