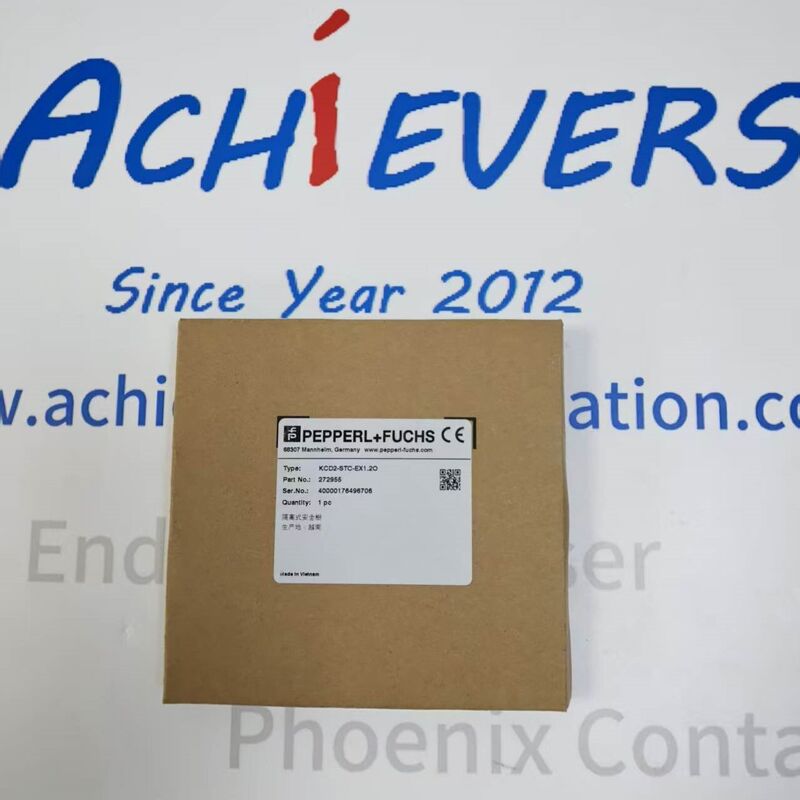

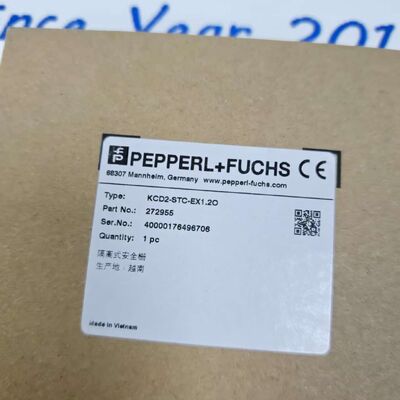

Bariera izolująca zasilanie nadajnika KCD2-STC-EX1 SMART
Szczegóły produktu:
Producent : Pepperl + Fuchs
Numer produktu: KCD2-STC-EX1,pepperl fuchs kcd2 stc ex1,kcd2 stc ex1 cena,kcd2 stc ex1,kcd2 stc ex1 2o es,p&f kcd2 stc ex1,kcd2 stc ex1 2o
https://www.achievers-automation.comWięcej produktów
Niezawodne zaopatrzenie przedsiębiorstw w komponenty przemysłowe
Ten komponent automatyki przemysłowej jest dostarczany w ramach zamówień korporacyjnych. Obsługiwane są zamówienia na zamówienie i dostawy z wyprzedzeniem, a ceny są podawane w każdym zapytaniu.
Aby zmniejszyć ryzyko zaopatrzenia, każde zamówienie jest traktowane indywidualnie i obejmuje potwierdzenie modelu, wyjaśnienie stanu i oszacowanie czasu realizacji przed złożeniem zamówienia. Zapewniamy jasne warunki wyceny i spójną komunikację, aby pomóc partnerom sprostać oczekiwaniom i bezpiecznie realizować transakcje. W razie potrzeby dostępna jest dodatkowa weryfikacja lub wyjaśnienia, wspierające profesjonalne zakupy i długoterminową współpracę.
KCD2-STC-EX1 to kompaktowa, jednokanałowa iskrobezpieczna bariera izolacyjna należąca do serii K-System, zaprojektowana wyłącznie dla 2-przewodowych przetworników SMART stosowanych w obszarach przemysłowych zagrożonych wybuchem. Ten moduł KCD2-STC-EX1 zapewnia galwaniczną izolację elektryczną pomiędzy obwodami niebezpiecznymi po stronie pola a obwodami bezpiecznej szafy po stronie sterowania, eliminując zakłócenia pętli uziemienia, zapewniając jednocześnie stabilne zasilanie i dokładną transmisję sygnału analogowego 4–20 mA.
Szczegół:
| Przedmiot specyfikacji |
Parametr techniczny |
Uwaga standardowa i funkcjonalna |
| Pełny model SKU |
KCD2-STC-EX1 |
Numer części standardowej bariery K-System |
| Producent marki |
Pepperla+Fuchsa |
Globalna marka iskrobezpieczeństwa i ochrony przeciwwybuchowej |
| Ilość kanałów |
1 pojedynczy kanał |
Zasilanie przetwornika z pojedynczą pętlą 4–20 mA |
| Poziom nienaruszalności bezpieczeństwa (SIL) |
SIL 2, zdolność systematyczna SC 3 |
Certyfikat bezpieczeństwa funkcjonalnego IEC/EN 61508 |
| Główny zakres napięcia zasilania |
19 VDC ~ 30 VDC (nominalnie 24 VDC) |
Szyna zasilająca szafki lub wejście zasilania okablowania terminala |
| Maksymalny pobór prądu roboczego |
≤ 45 mA przy pełnym obciążeniu 24 VDC |
Konstrukcja o niskim zużyciu energii |
| Maksymalne rozproszenie mocy |
≤ 800 mW |
Niskie wytwarzanie ciepła dla gęstej instalacji szafy |
| Zakres sygnału wejściowego pola |
4 mA ~ 20 mA, prąd ograniczony do 26 mA |
Wbudowane zabezpieczenie przed zwarciem przed odwrotną polaryzacją |
| Napięcie obwodu otwartego terminala polowego |
22 V |
Wystarczająca moc dla nadajników 2-przewodowych na duże odległości |
| Sygnał wyjściowy strony sterującej |
Opcje podwójnego sygnału 4–20 mA / 1–5 VDC |
Kompatybilny z modułami wejść analogowych PLC, DCS |
| Maksymalna rezystancja obciążenia bocznego sterowania |
300 Ω (tryb wyjścia źródłowego) |
Standardowe dopasowanie obciążenia karty DCS |
| Ocena izolacji galwanicznej |
Bezpieczna izolacja Szczyt 375 V (wejście ↔ wyjście / wejście ↔ moc) |
Norma bezpieczeństwa iskrobezpiecznego IEC/EN 60079-11 |
| Próg wykrywania uszkodzenia linii |
Wyzwalacz błędu ≤3 mA (obwód otwarty), ≥22 mA (zwarcie) |
Diagnoza awarii okablowania w czasie rzeczywistym |
| Czas ustalania odpowiedzi sygnału |
≤ 50 ms |
Szybka transmisja sygnału analogowego do sterowania procesem w pętli zamkniętej |
| Przedmiot specyfikacji |
Parametr techniczny |
Uwaga dotycząca instalacji i ochrony środowiska |
| Wymiary całkowite (szer. × wys. × gł.) |
12,5 mm × 114 mm × 122 mm |
Ultra wąska, smukła obudowa oszczędzająca miejsce w szafce |
| Masa jednostki netto |
Około. 100 gr |
Lekka, trudnopalna obudowa z tworzywa termoplastycznego |
| Standard montażu |
Szyna DIN 35 mm (EN 60715) |
Uniwersalny montaż do szaf przemysłowych |
| Stopień ochrony |
IP20 |
Zaciski zabezpieczające przed palcami wyłącznie w szafach sterowniczych |
| Ciągła temperatura robocza |
-20°C ~ +60°C |
Pełna wydajność znamionowa bez obniżania wartości znamionowych pod wpływem temperatury |
| Zakres temperatur przechowywania |
-40°C ~ +80°C |
Stabilny podczas magazynowania i transportu |
| Oznaczenie obszaru niebezpiecznego |
II (1)G [Ex ia Ga] IIC; II (1)D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
Posiada certyfikat strefy wydobycia gazu, pyłu i podziemnego wydobycia |
| Certyfikat wybuchu |
BASEEFA 13 ATEX 0077 X |
Atest bezpieczeństwa iskrobezpieczeństwa UE ATEX |
| Odporność na wibracje |
IEC 60068-2-6, 10–150 Hz |
Dostosowują się do wibrującego sprzętu chemicznego i górniczego |
| Wskaźnik diagnostyczny |
Pojedyncza dioda LED stanu |
Wizualne wskazanie stanu zasilania i awarii pętli |
| Standardy zgodności |
ATEX 2014/34/UE, IECEx, UL cULus, EN 61326-1 |
Globalne normy ochrony przeciwwybuchowej w przemyśle |
