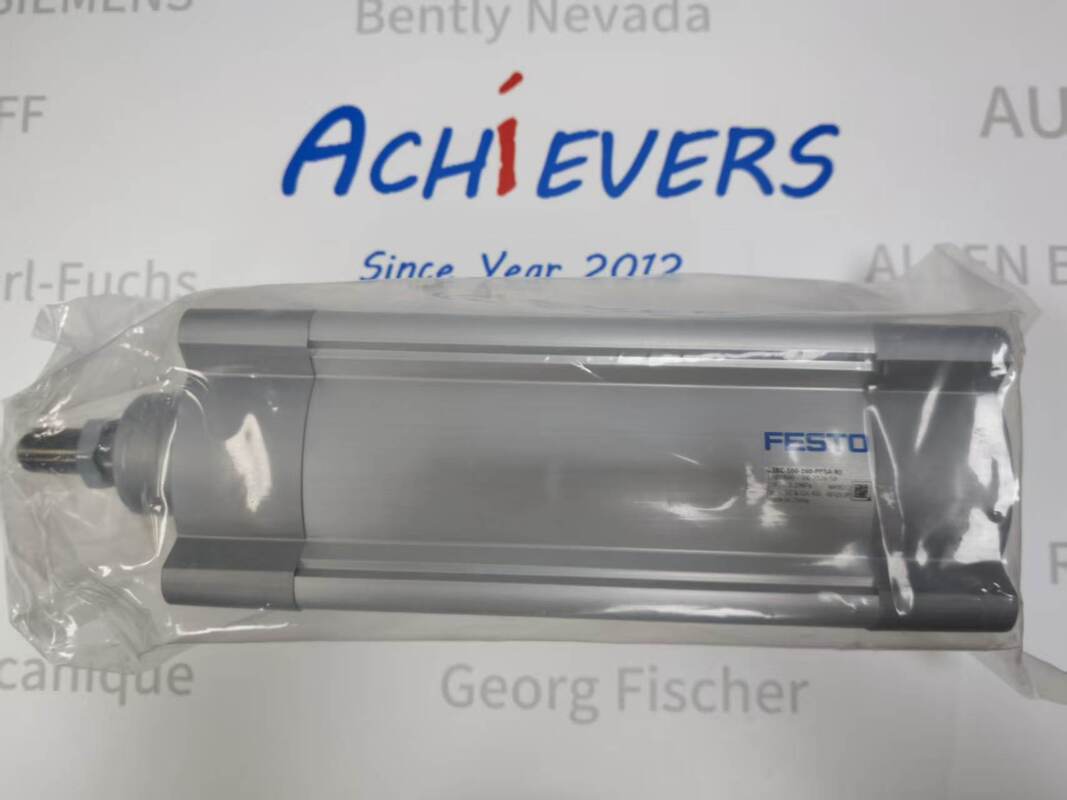

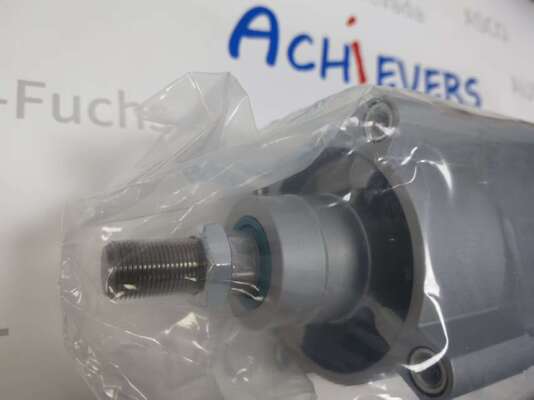

Festo DSBC-100-160-PPSA-N3 ISO 15552 Dwukrotnie działający cylinder pneumatyczny
Opis:
Producent: Festo
Produkt nr. : DSBC-100-160-PPSA-N3
https://www.achievers-automation.comWięcej produktów
Niezawodne pozyskiwanie komponentów przemysłowych dla przedsiębiorstw
Ten komponent automatyki przemysłowej jest dostarczany do zakupów przedsiębiorstw. Wspierane są zamówienia na zamówienie i dostawa terminowa, przy czym ceny podane są na podstawie zapytania.
Aby zmniejszyć ryzyko pozyskiwania, każde zamówienie jest obsługiwane indywidualnie z pomocą potwierdzenia modelu, wyjaśnienia warunków i szacowania czasu realizacji przed złożeniem zamówienia.Dostarczane są jasne warunki oferty i spójna komunikacja, aby pomóc partnerom w zarządzaniu oczekiwaniami i zakończeniu transakcji z ufnościąDodatkowe weryfikacje lub wyjaśnienia są dostępne w razie potrzeby, wspierając profesjonalne zamówienia i długoterminową współpracę.
Festo DSBC-100-160-PPSA-N3 to ciężki dwusilnikowy cylinder pneumatyczny z serii uniwersalnych cylindrów DSBC ISO 15552.DSBC = cylindr standardowy ISO; 100 = 100 mm otworu tłoka; 160 = 160 mm biegu roboczego; PPSA = samoprzystosowująca się poduszka pneumatyczna na obu końcach; N3 = CRC 2 umiarkowana odporność na korozję i konstrukcja wolna od PWIS.
Jednostka ta zapewnia silny napęd liniowy dla ciężkich obciążeń przemysłowych, wyposażona w w pełni samodzielnie dostosowujące się amortyzatory, które automatycznie absorbują uderzenia w pozycji końcowej bez ręcznego dostrojenia śruby.Wyrzucona beczka profilu wyposażona jest w zintegrowane gniazda czujników do bezpośredniej instalacji przełączników bliskości Festo do wykrywania pełnego uderzenia, pozycje środkowe i końcowe.pokryte pokrywkami końcowymi odlewanymi na maty oraz pręty tłokowe ze stali stopowej zapewniają stabilną pracę długotrwałego cyklu w warunkach silnego uderzenia i wahającego się ciśnienia powietrza.
Szczegóły:
| Element parametru |
Specyfikacja techniczna |
| Pełny numer części |
DSBC-100-160-PPSA-N3 |
| Producent |
Festo |
| Kodeks urzędowy |
1384896 |
| Seria produktów |
DSBC ISO 15552 Standardowy cylinder pneumatyczny |
| Tryb działania |
Dwóchczynność, jednopistowa pręta (męski końcówka nici) |
| Średnica otworu tłokowego |
100 mm |
| Wskazane tempo pracy |
160 mm |
| Specyfikacja nici pręta tłokowego |
M20 × 1,5 zewnętrzna nitka męska |
| Port łączenia pneumatycznego |
G1/2 Włókno kobiece (ISO 228-1) |
| Rodzaj podkładki |
PPSA samoprzystosowująca się poduszka pneumatyczna (obydwa końce) |
| Długość jednobokiej poduszki |
31 mm |
| Maksymalna dopuszczalna końcowa energia uderzenia |
2.5 J |
| Teoretyczna siła rozciągania @ 6 bar |
4712 N |
| Teoretyczna siła przyciągania @ 6 bar |
4418 N |
| Zakres ciśnienia roboczego |
0.4 12 bar (0,04 1.2 MPa) |
| Całkowita masa netto (160 mm uderzenia) |
5281 g |
| Podstawowa waga zerowego uderzenia |
3665 g |
| Dodatkowa waga na 10 mm uderzenia |
101 g |
| Przenosząca się masa |
1624 g |
| Dodatkowa masa poruszająca się na 10 mm uderzenia |
39 g |
| Wsparcie wykrywania pozycji |
Zintegrowane gniazdo profilu beczki do przełączników bliskości |
| Standardowa kompatybilność montażu |
Wielowarstwowe mocowanie za pomocą akcesoriów ISO 15552 / wewnętrznych nitek końcowych |
| Pozycja specyfikacji |
Wartość techniczna |
| Materiał beczki cylindrowej |
Gładki, twardy, anodowany stop aluminiowy |
| Materiał pokrywy końcowej |
Zestaw aluminium odlewanego pod ciśnieniem powlekany |
| Materiał pręta tłokowego |
Stali o wysokiej stopowości utwardzonej |
| Materiał uszczelnienia / wycieraczki / uszczelnienia poduszki |
TPE-U (PU) poliuretanu |
| Materiał tłoków poduszkowych |
POM inżynieryjne plastiki |
| Środek operacyjny |
Powietrze sprężone ISO 8573-1:2010 [7:4[4] |
| Kompatybilność smarowania |
Powietrze smarowane lub niesmarowane (trwałe wymagane stałe medium) |
| Temperatura otoczenia roboczego |
-20 °C ~ +80 °C |
| Zakres temperatury przechowywania |
-20 °C ~ +80 °C |
| Klasa odporności na korozję |
CRC 2 (umiarkowane obciążenie korozyjne) |
| Zgodność PWIS / LABS |
VDMA24364-B1/B2-L wolny od substancji osłabiających nawilżanie farby |
| Klasyfikacja pomieszczeń czystego |
ISO 14644-1 Klasa 6 |
| Globalne standardy zgodności |
ISO 15552, zgodne z dyrektywą RoHS |
| Dopuszczalna orientacja montażu |
Instalacja pozioma, pionowa lub pod każdym kątem |
| Wydajność antywibracyjna |
Stabilne odwzajemnienie w warunkach standardowych wibracji warsztatowych |
| Oznaczona długość życia |
Ponad 10 milionów cykli pełnego układu napędowego pod nominalnym ciśnieniem |
| Maksymalna wysokość operacyjna |
1000 m bez obniżenia ciśnienia powietrza |
