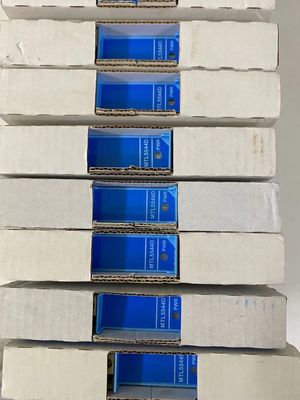

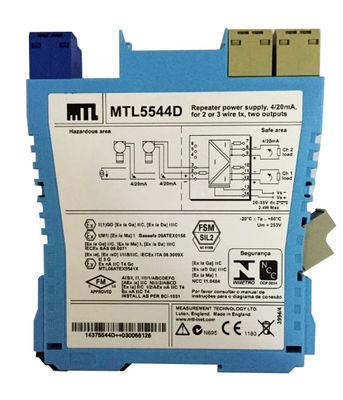

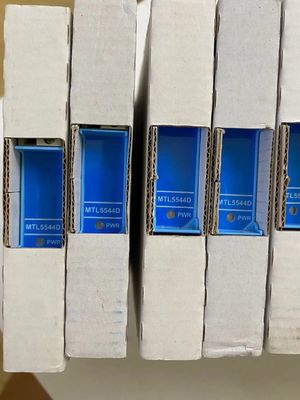

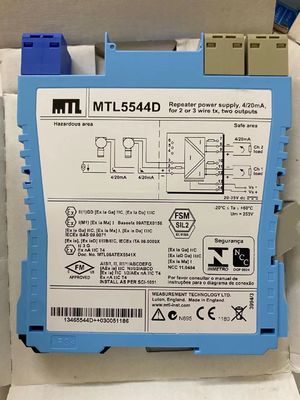

MTL5544D Zasilanie wielokrotnika MTL Instrumenty 4/20ma dla dwóch lub trzech nadajników drutu Dwie wyjścia

MTL5544D PODZIAŁOWANIE SIŁOWE PODZIAŁOWANIE SIŁOWE 4/20MA DO DWACH lub trzech przewodów nadajników, DWA WYJEDZENIA

MTLx544D zapewnia zasilanie prądem stałym w pełni pływającym do zasilania konwencjonalnego nadajnika 4/20mA z 2 lub 3 przewodami znajdującego się w niebezpiecznym miejscu.
W przypadku nadajników HART 2-przewodowych urządzenie umożliwia dwukierunkowe przesyłanie prądu w innych obwodach.
przesyłanie cyfrowych sygnałów komunikacyjnych nakładanych na prąd pętli 4/20 mA. Oddzielnie zasilane źródła prądu, takie jak nadajniki 4-przewodowe,może być podłączony, ale nie obsługuje komunikacji HART.

Specyfikacja
Zobacz również wspólną specyfikację
• Liczba kanałów
Jeden.
• Położenie nadajnika
Strefa 0, IIC, T4?? 6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Dywizja 1, miejsce niebezpieczne grupy A
• Wyjście z strefy bezpieczeństwa
Zakres sygnału: od 4 do 20 mA
Pod/powyżej zakresu: od 0 do 24 mA
Odporność na obciążenie w strefie bezpieczeństwa
@ 24mA: od 0 do 360Ω
@ 20mA: od 0 do 450Ω
Opór wyjściowy obwodu bezpiecznego obszaru: > 1MΩ
• Wrzęs w obwodzie bezpiecznego obszaru
< 50 μA od szczytu do szczytu
• Wprowadzenie do obszaru niebezpiecznego
Zakres sygnału: od 0 do 24 mA (w tym nadzakres)
Napięcie nadajnika: 16,5 V przy 20 mA
• Dokładność przenoszenia w temperaturze 20°C
Poziom o pojemności przekraczającym 15 μA
• Przesunięcie temperatury
< 0,8 μA/°C
• Czas reakcji
Osadza się do 10% wartości końcowej w ciągu 50 μs
• Wsparcie komunikacji
HART (wyłącznie terminale 1 i 2, wyjście Ch 1)
• Wskaźnik LED
Zielony: wskaźnik mocy
• Maksymalne zużycie prądu (z sygnałami 20mA)
96 mA przy 24 V DC
• rozpraszanie w obrębie jednostki (z sygnałami 20mA)
1.4W @ 24V DC
• Opis bezpieczeństwa
Terminal 2 do 1 i 3:
Uo=28V Io=93mA Po=651mW Um = 253V rms lub dc
Terminal 1 do 3:
Prosta aparatura ≤1,5 V, ≤0,1 A i ≤25 mW; może być podłączona
bez dalszej certyfikacji do pętli IS z otwartym obwodem
napięcie < 28V
