MTL5513 MTL Instrumenty Przełącznik Detektor bliskości Interfejs Bariera bezpieczeństwa Maksymalnie 10,5 V

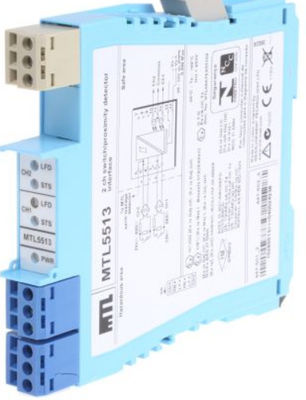

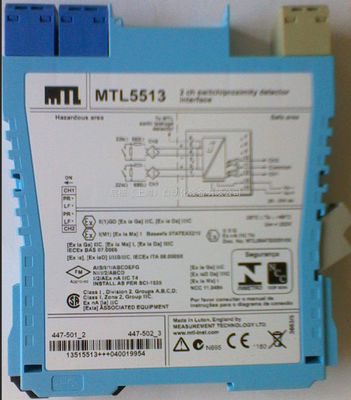

MTL5513 Interfejs przełącznika instrumentów MTL/detektora bliskości

MTL5513 umożliwia sterowanie dwoma wyjściami w stanie stałym w bezpiecznym obszarze za pomocą dwóch przełączników lub czujników bliskości znajdujących się w obszarze niebezpiecznym.Transistory wyjściowe Ch1/Ch2 mają wspólny terminal i mogą przełączać sygnały polarności +ve lub -veNiezależne odwrócenie fazy wyjścia i wykrywanie usterek linii są włączane za pośrednictwem przełączników dla każdego wyjścia.

Specyfikacja
Zobacz również wspólną specyfikację

• Liczba kanałów
Dwa.
• Położenie przełączników
Strefa 0, IIC, T6 obszar niebezpieczny
Dywizja 1, miejsce niebezpieczne grupy A
• Położenie czujników bliskości
Strefa 0, IIC, T4?? 6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Dywizja 1, miejsce niebezpieczne grupy A
• Wprowadzanie do obszaru niebezpiecznego
Wpisy zgodne z normami BS EN6094756:2001 dla czujników bliskości (NAMUR)
• Napięcie stosowane do czujnika
7 do 9 V prądu stałego od 1kΩ ±10%
• cechy wejścia/wyjścia
Faza normalna
Wyjścia zamknięte, jeśli wejście > 2,1 mA (< 2kΩ w obwodzie wejściowym)
Wyjścia otwarte, jeśli wejście < 1,2 mA (> 10kΩ w obwodzie wejściowym)
Hysteresa: 200μA (650Ω) nominalna
• wykrywanie usterek linii (LFD) (jeśli jest wybrane)
Użytkownik może wybrać każdy kanał za pośrednictwem przełączników po stronie urządzenia.
Alarm o otwartym obwodzie w przypadku, gdy iin < 50 μA
Wyłączony alarm o otwartym obwodzie w przypadku > 250 μA
Alarm zwarcia w przypadku Rin < 100Ω
Wyłączony alarm zwarcia, jeśli Rin > 360Ω
Uwaga: Rezystory muszą być zamontowane przy użyciu urządzenia LFD z wejściem kontaktowym
500Ω do 1kΩ w serii z przełącznikiem
20kΩ do 25kΩ równolegle z przełącznikiem
• Odwrócenie fazy
Niezależne dla każdego kanału, wybierane przez użytkownika
• Wyjścia z bezpiecznego obszaru
Pływające wyjścia stałego stanu zgodne z obwodami logicznymi
Częstotliwość pracy: DC do 500 Hz
Maksymalne napięcie w stanie wyłączonym: ± 35V
Maksymalny prąd wycieku w stanie wyłączonym: ± 50μA
Maksymalna odporność w stanie aktywnym: 25Ω
Maksymalny prąd w stanie bieżącym: ± 50 mA
• Wskaźniki LED
Zielony: wskaźnik mocy
Żółty: dwa: status kanału, włączony, gdy wyjście aktywne
Czerwony: dwa: wskazanie LFD, w przypadku wykrycia usterki w linii
• Maksymalne zużycie prądu
30 mA przy 24 V
• Rozpraszanie energii w obrębie jednostki
0.65W typowe przy 24V, z obciążeniami 10mA
0.78W max. przy obciążeniach 50mA
• Opis bezpieczeństwa (każdy kanał)
U_o= 10,5 V I_o=14mA P_o= 37 mW U_m= 253V rms lub dc
