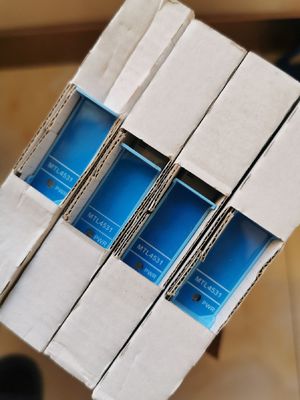

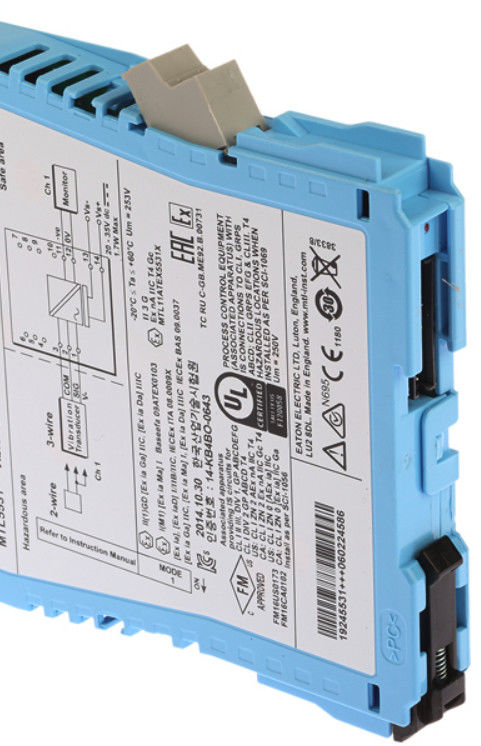

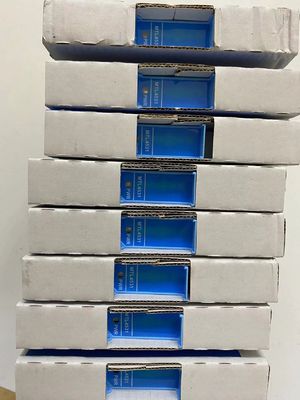

Interfejs przetwornika wibracji MTL4531 MTL Inst

MTL4531 Interfejs przetwornika wibracji instrumentów MTL

OpisInterfejs przetwornika wibracji MTL4531

MTL4531 powtarza sygnał z czujnika drgań w strefie niebezpiecznej, zapewniając wyjście dla systemu monitorowania w strefie bezpiecznej.Interfejs jest kompatybilny z trójprzewodowymi sondami wirówkowymi i akcelerometrami lub dwuprzewodowymi czujnikami prądu; wybór jest dokonywany za pomocą przełącznika po stronie modułu.

Specyfikacja
Zobacz również wspólną specyfikację
• Liczba kanałów
Jeden.
• Typ czujnika
Przetwornik wibracyjny z dwoma lub trzema przewodami
• Położenie źródła sygnału
Strefa 0, IIC, T4?? 6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Dywizja 1, miejsce niebezpieczne grupy A
• Wprowadzenie do obszaru niebezpiecznego
Impedancja wejściowa (terminal 2 i 3): 10kΩ
• Prąd zasilający przetwornik, 2-przewodowy
3.3mA (nom.) dla czujników dwukierunkowych, wybieranych przez użytkownika za pomocą przełącznika
• Zakres sygnału
Minimalne 20 V, maksymalne 0,5 V
• Dokładność przenoszenia prądu stałego w temperaturze 20°C
< ± 50 mV
• Dokładność przenoszenia AC w temperaturze 20°C
0 Hz do 1 kHz: ±1%
1 kHz do 10 kHz: ¥5% do +1%
od 10 kHz do 20 kHz: od ∼10% do +1%
• współczynnik temperatury
±50 ppm/°C (10 do 65°C)
± 100 ppm/°C (od 20 do 10°C)
• Szerokość pasma napięcia
3 dB przy częstotliwości 47 kHz (typowa)
• Odpowiedź fazowa
< 14 μs, równoważne:
1° przy 200 Hz
3° przy 600 Hz
5° przy 1 kHz
¥50° przy 10 kHz
¥100° przy częstotliwości 20 kHz
• Impedancja wyjściowa strefy bezpiecznej
< 20Ω
• Wskaźnik LED
Zielony: wskaźnik mocy
• napięcie zasilania
20 do 35 V prądu stałego
• Maksymalne zużycie prądu (10mA obciążenia przetwornika)
65 mA przy 24 V
• Maksymalne rozpraszanie mocy w jednostce
1.33W
• Opis bezpieczeństwa
Terminal 3 do 1
U_o= 26,6 V I_o= 94 mA P_o= 0,66 W U_m= 253V rms lub dc
Terminal 3 do 2
Urządzenia nieprzenoszące energii ≤1,5 V, ≤0,1 A i ≤25 mW
