MTL5532 Izolator pulsowy MTL Instrumentacja 4/20mA Prąd wyjściowy

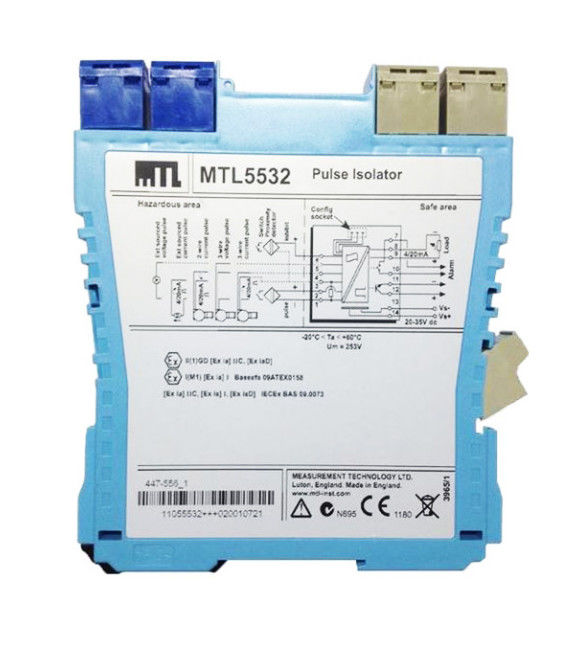

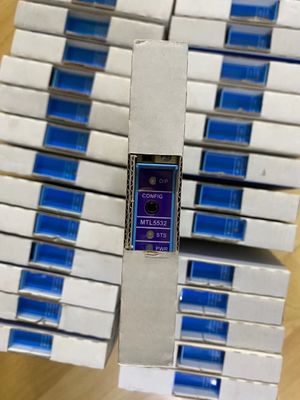

MTL5532 Izolator pulsowy przyrządu MTL

MTLx532 izoluje impulsy z przełącznika, czujnika bliskości, prądu
nadajnik impulsu lub nadajnik impulsu napięcia znajdujący się w niebezpiecznym
Jest idealny do zastosowań wymagających wysokich częstotliwości pulsu i szybkiego
czasy odpowiedzi, poprzez powtarzanie impulsów w bezpiecznym obszarze.
Wynos proporcjonalny do częstotliwości jest również dostarczany, wraz z przekaźnikiem
Wykład, który może być skonfigurowany do działania jako alarm.
wykonywane za pomocą komputera osobistego.

Specyfikacja
Zobacz również wspólną specyfikację

• Liczba kanałów
Jeden, całkowicie pływający.
• Typ czujnika
Przełącznik lub czujnik bliskości (NAMUR/BS EN 609475:6:2001)
.2· lub 3·przesyłacz napięcia lub impulsu drutu
• Położenie przełącznika
Strefa 0, IIC, T6 obszar niebezpieczny
Dywizja 1, grupa A, niebezpieczne miejsce
• Położenie czujnika lub nadajnika bliskości
Strefa 0, IIC, T4T6, jeżeli jest odpowiednio certyfikowana
Div.1, Grupa A, niebezpieczne miejsce
• Wprowadzenie
Wejście przełącznika:
Wyjście włączone, jeśli przełącznik jest zamknięty
Wprowadzenie czujnika bliskości:
Podniecenie: 7,0 do 9,0 V prądu stałego z nominalnego 1kΩ
Wynik włączony, jeżeli wejście > 2,1 mA* (< 2kΩ)
Wynik wyłączony, jeżeli wejście < 1,2 mA* (> 10kΩ)
Hysteresa przełączania: 0.2mA (650Ω) nominalna
*Normy NAMUR i BS EN 60947 ◄ 5 ◄ 6:2001
Wprowadzenie prądu pulsowego:
Zasilanie nadajnika: 16,5 V prądu stałego przy 20 mA
Prąd zwarcia: 24mA
Wydajność: w > 9,0 mA = włączona, w < 7,0 mA = wyłączona
Hysteresa przełączalna: 0,5 mA
Wpływ napięcia i impulsu
Impedancja wejściowa: > 10kΩ
napięcie w punkcie przełącznika (Vsp): 3, 6 lub 12 V nominalne
(Użytkownik może być wybrany za pomocą przełączników po stronie modułu)
Wydajność: Vin > Vsp = ON, Vin < Vsp = OFF
Hysteresa przełączalna: typowa 100mV + (0,1 x Vsp)
• Wydzielenie impulsu w strefie bezpieczeństwa
Maksymalne opóźnienie: 10 μs
Maksymalne napięcie w stanie wyłączonym: 35V
Maksymalny prąd wycieku poza stanem: 10 μA
Maksymalny opór w stanie wyjściowym: 25Ω
Maksymalny prąd w stanie stałym: 50 mA
Wynik OFF w przypadku awarii zasilania
Uwaga: sygnał LFD jest diodą Zenera chronioną przed obciążeniami indukcyjnymi
• Prąd wyjściowy w strefie bezpieczeństwa
Opóźnienie wychwytywania sygnału wejściowego: 2 okresy sygnału (5 ms min.)
Zakres sygnału: od 4 do 20 mA
Zakres poniżej/powyżej: od 0 do 22 mA
Odporność na obciążenie: od 0 do 450Ω @20mA
Oporność wyjściowa: > 1MΩ
Ruch: < 50 μA od szczytu do szczytu
Dokładność: lepsza niż 20 μA w temperaturze 20 °C
Odchylenie temperatury: < 1μA/°C
Czas powstania (10% - 90%, po zmianie stopnia): 60 ms
• Wyjście alarmowe
Relaj włączony w alarmie, 0,5A @ 35Vdc max.
• szerokość pulsu
Wysokość: 10 μs min
Niskie: 10 μs min.
• Zakres częstotliwości
0 ¢ 50 kHz - tryb wyjścia impulsowego
0 ¢ 10KHz - dla wyjścia analogowego
• Wskaźniki LED
Zielony: wskaźnik mocy
Żółty: włączony, gdy układ wyjściowy jest włączony
Czerwony: miga przy awarii lub błędzie linii
• Wymagania energetyczne
65 mA przy napięciu 24V DC
70mA przy 20V DC
55mA przy 35V DC
• Rozpraszanie energii w obrębie jednostki
1maksymalnie 35 W przy napięciu 24 V
1Maksymalnie 0,75 W przy 35 V
• Opis bezpieczeństwa (Um = 253 V rms lub dc)
Terminal 2 do 1 i 6 do 1
U_o= 10,5 V I_o=14mA P_o= 37 mW
Terminal 4 do 3 i 1
U_o= 28 V I_o= 93 mA P_o= 651 mW
Terminal 3 do 1
Urządzenia niemagazynowane energią ≤1,5 V, ≤0,1 A i ≤25 mW; mogą być
podłączony bez dalszej certyfikacji do pętli IS z napięciem otwartego obwodu < 28 V
Terminal 5 do 4 i 1
V_maks.≤ 28V, I_maks.≤ 94mA, P_maks.≤ 0,66 W
• Konfigurator
Komputer osobisty z oprogramowaniem MTL PCS45 z seryjnym interfejsem PCL45USB.
