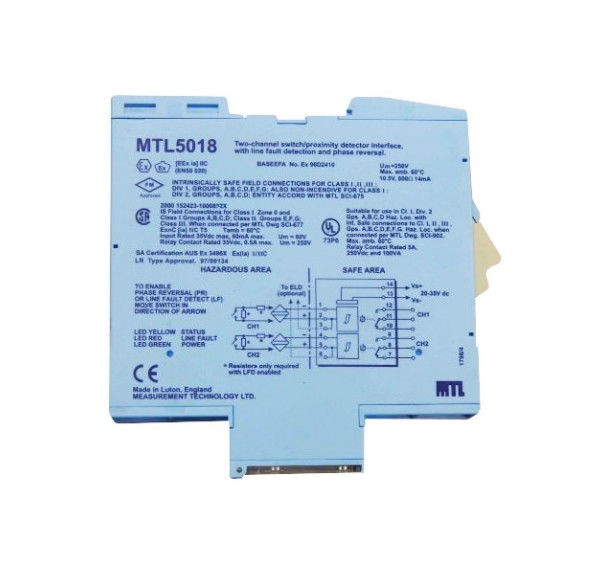

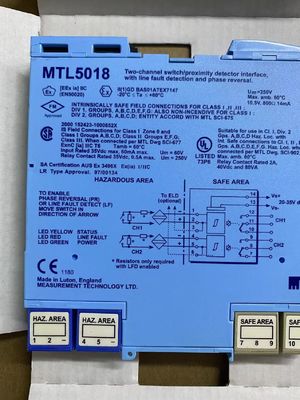

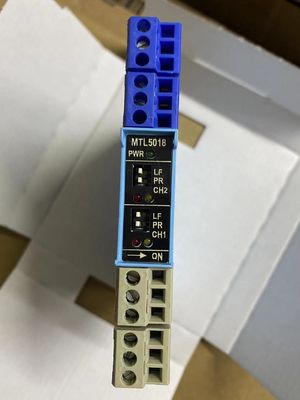

MTL5018 MTL Instrumenty Detektor bliskości Interfejs Liczba kanałów 2

MTL5018 Interfejs wykrywającego bliskość instrumentów MTL

MTL5018 umożliwia sterowanie dwoma obciążeniami w bezpiecznym obszarze przez dwa
W przypadku, gdy urządzenie znajduje się w strefie niebezpiecznej, należy użyć przełączników lub czujników bliskości.
Niezależne sterowanie odwróceniem fazy umożliwia
stan alarmu, który ma być sygnalizowany dla każdego stanu czujnika.
urządzenie wykrywające usterki linii (LFD) wykrywa otwarte lub krótkie
obwodu w każdym z obwódów polowych.

Specyfikacja
Zobacz również wspólną specyfikację
• Liczba kanałów
Dwa.
• Położenie przełączników
Strefa 0, IIC, T6 obszar niebezpieczny
Dywizja 1, miejsce niebezpieczne grupy A
• Położenie czujnika bliskości
Strefa 0, IIC, T4?? 6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Dywizja 1, miejsce niebezpieczne grupy A
• Wyjście z strefy bezpieczeństwa
Dwa przekaźniki z kontaktami przełącznikowymi
• Wprowadzanie do obszaru niebezpiecznego
Wpisy zgodne z normami NAMUR/DIN 19234 dla czujników bliskości
• Napięcie stosowane do czujnika
7 do 9V od 1kΩ ±10%
• cechy wejścia/wyjścia
Normalna (odwrotna) faza:
wyjście podłączone (odłączone), jeżeli Iin > 2,1 mA lub Rin < 2kΩ
wyjście wyłączone (włączone), jeżeli Iin < 1,2 mA lub Rin > 10 kΩ
Hysteresa: 200 μA, typowa
• Wykrywanie usterek linii (LFD)
Użytkownik może wybrać przez przełączniki na górze urządzenia.
Alarm o otwartym obwodzie w przypadku Iin < 100 μA
Wyłączony sygnał alarmowy o otwartym obwodzie, jeżeli iin> 250 μA
Alarm zwarcia w przypadku Rin<100Ω
Wyłączony alarm zwarcia, jeśli Rin> 360Ω
Uwaga: Rezystory muszą być zamontowane przy użyciu urządzenia LFD z wejściem kontaktowym
500Ω do 1kΩ w serii z przełącznikiem
20kΩ do 25kΩ równolegle z przełącznikiem
• Odwrócenie fazy
Niezależne dla każdego kanału, wybierane przez użytkownika
• Rodzaj przekaźnika
Jednopółkowe, kontakty przełączania
Uwaga: obciążenia reaktywne muszą być odpowiednio stłumione
• Charakterystyka przekaźnika
Czas reakcji: maksymalnie 10 ms
Poziom kontaktu: 250 V AC, 2A, cosø > 0.7
40 V prądu stałego, 2A, obciążenie oporowe

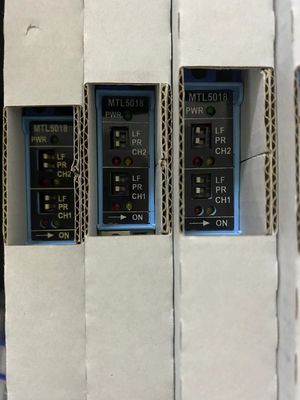

• Wskaźniki LED
Zielony: wskaźnik mocy
Żółty: dwa: stan każdego kanału (o tym, kiedy wyjścia są zasilane)
Czerwony: dwa: wskazanie LFD dla każdego kanału (w przypadku wykrycia usterki linii)
• Maksymalne zużycie prądu
60 mA przy 20 V
60 mA przy 24 V
40 mA przy 35 V
• Maksymalna rozpraszanie mocy
10,4 W przy 24 V
1.5W przy 35 V
• Izolacja
250 V AC lub DC między zasilaczami, obwodami w strefie niebezpiecznej i wyjściami przekaźników
• Opis bezpieczeństwa (każdy kanał)
10.5V, 800Ω, 14mA, Um= 250V rms lub dc
