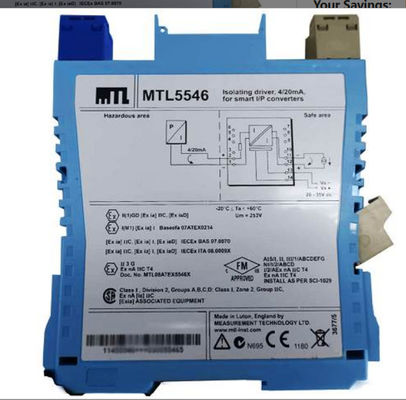

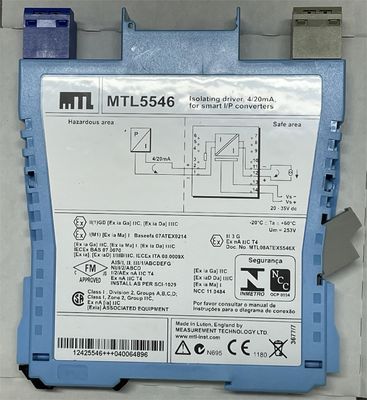

MTL5546 MTL Kierowca izolacyjny dla pozycjonatorów zaworów HART® o mocy 420mA z wykrywaniem usterek linii

MTL5546 MTL Instrumenty izolujące kierowcę

MTL5546 przyjmuje sygnał pływający 4/20mA z bezpiecznego obszaru
sterownik do napędzania przetwornika prądu/ciśnienia (lub innego obciążenia)
W przypadku inteligentnych pozycjonatorów zaworów moduł
umożliwia również dwukierunkową transmisję komunikacji cyfrowej
sygnały, tak aby urządzenie można było przesłuchać albo od operatora,
Kontrolerów procesów z
urządzenie odczytu może wykrywać otwarte lub zwarcia w okablowaniu pola:
Jeśli wystąpią, prąd przyjmowany do końcówek spada do ustawionego wcześniej
poziom.

Specyfikacja
Zobacz również wspólną specyfikację
• Liczba kanałów
Jeden.
• Położenie konwertera I/P
Strefa 0, IIC, T4?? 6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Dywizja 1, grupa A, niebezpieczne miejsce
• Zakres pracy
4 do 20 mA
• Przepustowość sygnału cyfrowego
500 Hz do 10 kHz
• Maksymalna odporność na obciążenie
800Ω (16V przy 20mA)
• Minimalne opory obciążenia
90Ω (detekcja zwarcia przy < 50Ω)
• Opór wyjściowy
> 1MΩ
• Zdolność pod/powyżej zasięgu
Pod zasięgiem = 1 mA
Poziom przekraczający 24mA (obciążenie ≤ 520Ω)
• Wpływy układu wejściowego i wyjściowego
< 40 μA od szczytu do szczytu
• Dokładność przenoszenia w temperaturze 20°C
lepsze niż 20 μA
• Przesunięcie temperatury
< 1,0 μA/°C
• Charakterystyka wejścia
< 6,0 V przy nienaruszonym okablowaniu pola
< 0,9 mA z otwartym lub zwartym okablowaniem pola
• Czas reakcji
Ustalenie w zakresie 200 μA wartości końcowej w ciągu 100 ms
• Wsparcie komunikacji
HART®

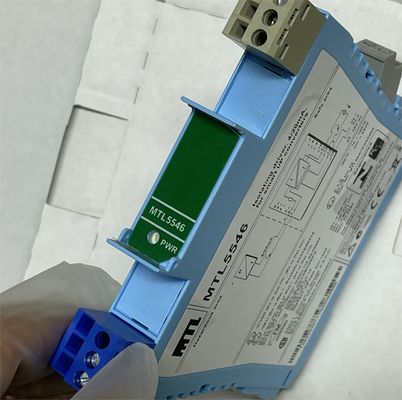

• Wskaźnik LED
Zielony: wskaźnik mocy
• Maksymalne zużycie prądu (z sygnałami 20mA w obciążeniu 250Ω)
35 mA przy napięciu 24 V DC
• Rozpraszanie mocy w obrębie jednostki (z sygnałami 20mA w obciążeniu 250Ω)
00,8 W przy 24 V
• Opis bezpieczeństwa
V_o= 28 V I_o= 93 mA P_o= 651 mW U_m= 253V rms lub dc

Powiązane modele:
