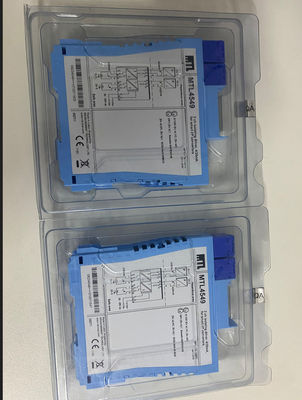

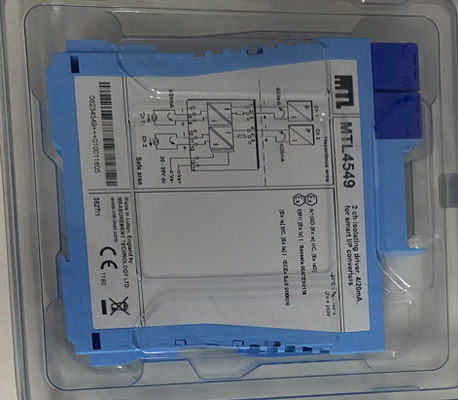

MTL4549 Izolowanie sterownika MTL Instruments Dwa kanały dla pozycjonatorów zaworów HART® 4 ′ 20 mA

MTL4549 Wyizolowanie kierowcy

MTLx549 akceptuje sygnały pływające 4/20mA od kontrolerów bezpiecznego obszaru
do napędzania dwóch przetworników prądu/ciśnienia (lub innego obciążenia do 800Ω) w
W przypadku pozycjonatorów zaworu HART moduł umożliwia również
dwu-dyrekcyjna transmisja sygnałów komunikacji cyfrowej.
sterowniki z funkcją odczytu mogą wykrywać otwarte lub krótkie obwody
W przypadku wystąpienia takich problemów prąd przyjmowany do końcówek
spadnie do ustawionego poziomu.

Specyfikacja
Zobacz również wspólną specyfikację
• Liczba kanałów
Dwa.
• Położenie konwertera I/P
Strefa 0, IIC, T4?? 6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Dywizja 1, grupa A, niebezpieczne miejsce
• Zakres pracy
4 do 20 mA
• Przepustowość sygnału cyfrowego
500 Hz do 10 kHz
• Maksymalna odporność na obciążenie
800Ω (16V przy 20mA)
• Minimalne opory obciążenia
90Ω (detekcja zwarcia przy < 50Ω)
• Opór wyjściowy
> 1MΩ
• Zdolność pod/powyżej zasięgu
Pod zasięgiem = 1 mA
Poziom przekroczenia = 24mA (obciążenie ≤ 520Ω)
• Wpływy układu wejściowego i wyjściowego
< 40 μA od szczytu do szczytu
• Wsparcie komunikacji
HART
• Dokładność przenoszenia w temperaturze 20°C
lepsze niż 20 μA
• Przesunięcie temperatury
< 1,0 μA/°C
• Charakterystyka wejścia
Normalne: < 6,0 V
Obwód otwarty: < 0,9 mA
Krótkie połączenie: < 0,9 mA
• Czas reakcji
Ustalenie w zakresie 200 μA wartości końcowej w ciągu 100 ms
• Wskaźnik LED
Zielony: wskaźnik mocy
• Maksymalne zużycie prądu (z sygnałami 20mA w obciążeniu 250Ω)
70mA przy 24V DC
• Rozpraszanie mocy w obrębie jednostki (z sygnałami 20mA w obciążeniu 250Ω)
10,6 W przy 24 V
• Opis bezpieczeństwa (każdy kanał)
U_o= 28 V I_o= 93 mA P_o= 0,65 W U_m= 253V rms lub dc

Powiązane modele:

Wprowadzenie do firmy:
Achievers Automation Limited ma ponad 10-letnie doświadczenie na rynku automatyki przemysłowej, specjalizując się w odsprzedaży fabrycznie uszczelnionych sond, czujników, DCS, barier izolacyjnych, HMI, PLC, adapterów,Złącze i kabel Profibus z marek takich jak BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens itp.Proszę nie wahaj się skontaktować z nami.

Często zadawane pytania
P: Czy produkty są oryginalnymi jednostkami OEM?
A: Produkty te zostały certyfikowane przez firmę Achievers Automation Limited jako oryginalne jednostki OEM uzyskane za pośrednictwem producentów OEM lub niezależnych stron trzecich.
P: Jak zorganizujecie przesyłkę?
A: Możemy zorganizować wysyłkę na podstawie Twojej prośby.
P:Jaka jest gwarancja na towary?
A: Rok gwarancji.
