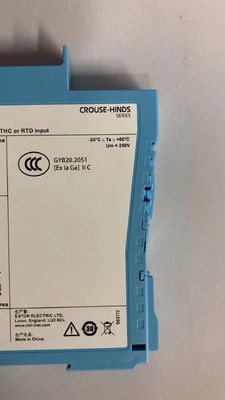

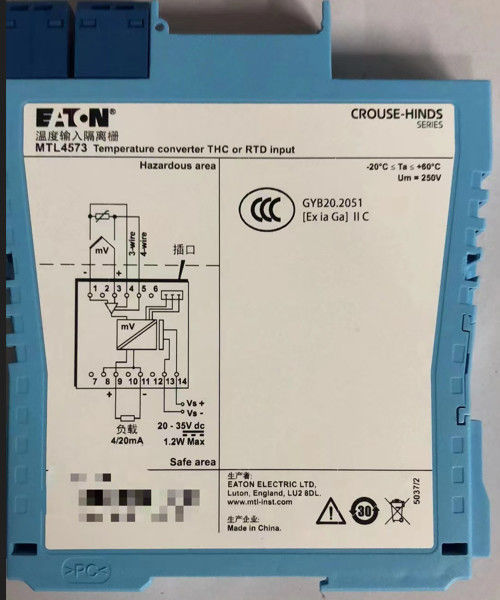

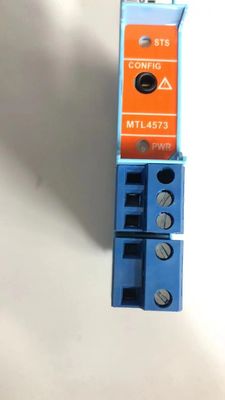

MTL4573 MTL Instrumenty Konwerter temperatury THC RTD Wpis Liczba kanałów Jeden

MTL4573 MTL Instrumenty konwerter temperatury THC lub RTD

MTL4573 przekształca sygnał prądu stałego niskiego poziomu z czujnika temperatury zamontowanego w strefie niebezpiecznej w prąd 4/20mA do napędzania obciążenia w strefie bezpiecznej.,W przypadku zastosowań z wykorzystaniem termoaparów wtyczka HAZ-CJC na terminalach 1 ̇3 zawiera zintegrowany czujnik CJC.Konfiguracja przeprowadza się za pomocą komputera osobistego.

Specyfikacja
Zobacz również wspólną specyfikację
• Liczba kanałów
Jeden.
• Położenie źródła sygnału
Strefa 0, IIC, Obszar niebezpieczny
Sekcja 1, grupy A-D, niebezpieczne miejsce
• Prąd podniecający RTD
200 μA nominalne
• Kompensacja połączenia zimnego, wprowadzanie THC
Włączony lub wyłączony
• Błąd w kompensowaniu połączeń zimnych
≤ 1,0°C
• Odmowa wspólnego trybu
120dB dla 240V przy częstotliwości 50Hz lub 60Hz
• Rezygnacja w trybie seryjnym
40dB dla 50Hz lub 60Hz
• Dokładność kalibracji (w temperaturze 20°C)
(obejmuje histerezę, nieliniowość i powtarzalność)
Wprowadzenie:
mV/THC: ± 15μV lub ± 0,05% wartości wejściowej
(która z tych liczb jest większa)
Pt 100 - RTD: ± 80mΩ
Wydajność: ± 11μA
• Przesunięcie temperatury (typowe)
Wprowadzenie:
mV/THC: ± 0,003% wartości wejściowej/°C
Pt 100 - RTD: ± 7mΩ/°C
Wydajność: ± 0,6μA/°C
• Przykład dokładności kalibracji i przepływu temperatury
(wpływ RTD)
Rozpiętość: 250Ω
Dokładność: ± (0,08/250 + 11/16000) x 100%
= 0,1% przedziału
Odchylenie temperatury: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Bezpieczeństwo jazdy w przypadku awarii czujników
Upscale, downscale lub off
• Wczesne wypalenie
Wczesne wykrywanie wypalenia termoparów (jeśli jest wybrane)
EBD wskazany, gdy wzrost oporu pętli wynosi > 50Ω
• Zakres wyjściowy
4 do 20 mA nominalne do maksymalnie 600Ω.
Charakterystyka poza zakresem - MTL lub NAMUR NE43
• Maksymalna odporność na ołów (THC)
600Ω z włączonym napędem bezpieczeństwa w przypadku awarii czujnika.
> 10kΩ z wyłączonym napędem bezpieczeństwa w przypadku awarii czujnika
• Czas reakcji
Typowe 500 ms
• Wskaźnik LED
Zielony: wskazanie alarmu EBD, wskazanie mocy i stanu
Żółty: sygnał alarmowy
• Maksymalne zużycie prądu (z sygnałem 20mA)
50 mA przy 24 V
• Rozpraszanie mocy w obrębie jednostki (z sygnałem 20mA)
1.2W przy 24 V
• Opis bezpieczeństwa
W odniesieniu do parametrów odwołuj się do certyfikatu.
• Konfigurator
Komputer osobisty z oprogramowaniem MTL PCS45 z seryjnym interfejsem PCL45USB.
