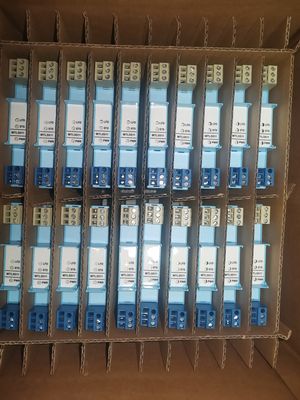

MTL5511 MTL Instruments Switch Proximity Detector Interface Maksymalnie 10 ms

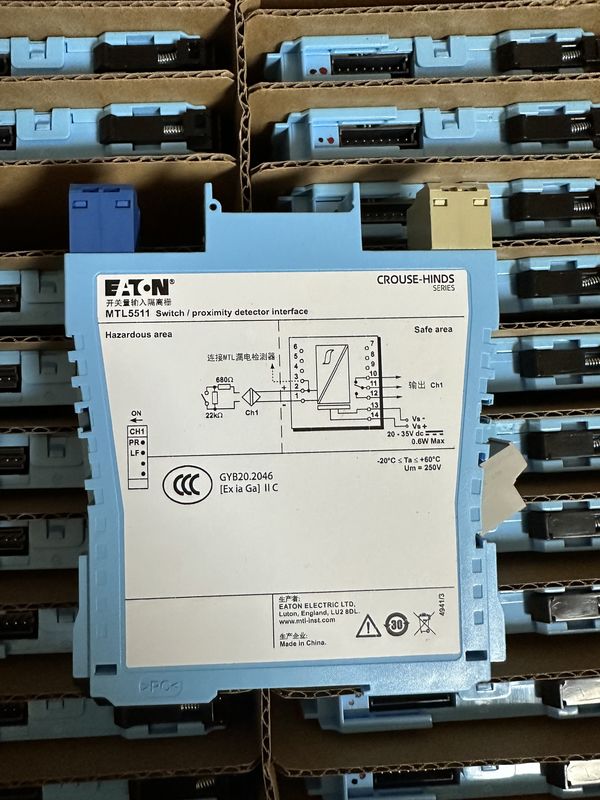

MTL5511 Interfejs przełącznika instrumentów MTL/detektora bliskości

MTL5511 umożliwia sterowanie obciążeniem w bezpiecznym obszarze za pomocą przełącznika lub czujnika bliskości znajdującego się w strefie niebezpiecznej.
b) w przypadku gdy urządzenie wykrywające usterki w linii (LFD) wykrywa warunki zwarcia w okablowaniu terenowym i wskazuje je również na górnej części modułu.Odwrócenie fazy dla kanału jest wybierane przez przełącznik po stronie modułu, a wyjście jest dostarczane przez kontakty przekaźnika przejściowego.

Specyfikacja
Zobacz również wspólną specyfikację

• Liczba kanałów
Jeden.
• Położenie przełączników
Strefa 0, IIC, T6 obszar niebezpieczny
Dywizja 1, miejsce niebezpieczne grupy A
• Położenie czujnika bliskości
Strefa 0, IIC, T4?? 6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Dywizja 1, miejsce niebezpieczne grupy A
• Wprowadzanie do obszaru niebezpiecznego
Wpisy zgodne z normami BS EN6094756:2001 dla czujników bliskości (NAMUR)
• Napięcie stosowane do czujnika
7 do 9 V prądu stałego od 1kΩ ±10%
• cechy wejścia/wyjścia
Faza normalna
Wyjścia zamknięte, jeśli wejście > 2,1 mA (< 2kΩ w obwodzie wejściowym)
Wyjścia otwarte, jeśli wejście < 1,2 mA (> 10kΩ w obwodzie wejściowym)
Hysteresa: 200μA (650Ω) nominalna
• wykrywanie usterek linii (LFD) (jeśli jest wybrane)
Użytkownik może wybrać przez przełączniki po stronie urządzenia.
wykryto usterkę linii wejściowej.
Alarm o otwartym obwodzie w przypadku, gdy iin < 50 μA
Wyłączony alarm o otwartym obwodzie w przypadku > 250 μA
Alarm zwarcia w przypadku Rin < 100Ω
Wyłączony alarm zwarcia, jeśli Rin > 360Ω
Uwaga: Rezystory muszą być zamontowane przy użyciu urządzenia LFD z wejściem kontaktowym
500Ω do 1kΩ w serii z przełącznikiem
20kΩ do 25kΩ równolegle z przełącznikiem
• Wyjście z strefy bezpieczeństwa
Relej jednopołowy z kontaktami przełącznikowymi
Uwaga: obciążenia reaktywne muszą być odpowiednio stłumione
• Charakterystyka przekaźnika
Czas reakcji: maksymalnie 10 ms
Poziom kontaktowy (strefa bezpieczna): 50V AC, 2A, cosØ >0.7,
40 V prądu stałego, 2A, obciążenie oporowe
Poziom kontaktowy ((strefa 2): 35V, 2A, 100VA

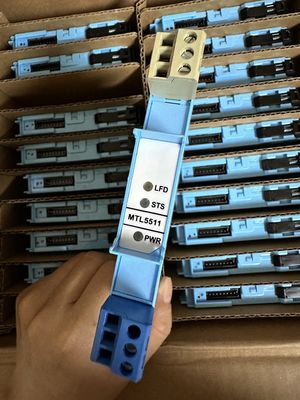

• Wskaźniki LED
Zielony: wskaźnik mocy
Żółty: stan kanału, włączony, gdy wyjście jest podłączone
Czerwony: wskazanie LFD, w przypadku wykrycia usterki w linii
• Maksymalne zużycie prądu
25 mA przy 24 V
• Rozpraszanie energii w obrębie jednostki
00,6 W przy 24 V
• Opis bezpieczeństwa (każdy kanał)
U_o= 10,5 V I_o=14mA P_o= 37 mW U_m= 253V rms lub dc
