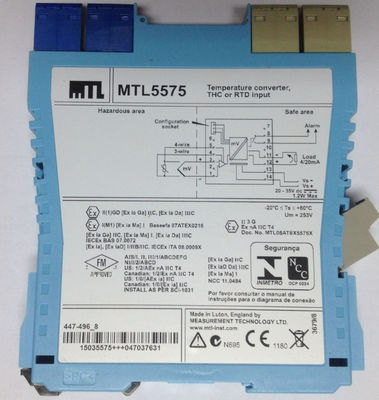

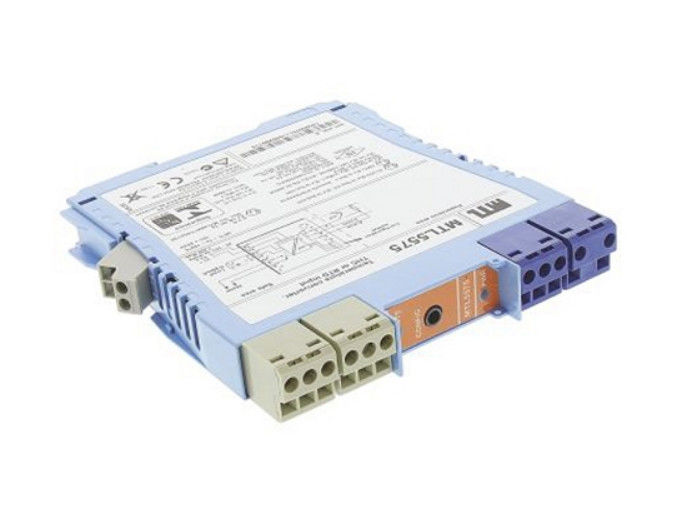

MTL5575 Przemysł MTL Konwerter temperatury

MTL5575 Przekształcacz temperatury przyrządów MTL

MTL5575 przekształca sygnał prądu stałego niskiego poziomu z czujnika temperatury zamontowanego w strefie niebezpiecznej w prąd 4/20mA do napędzania obciążenia w strefie bezpiecznej.,zasięg, monitorowanie, testowanie i oznakowanie wszystkich typów termoparów i RTD z dwoma, trzema lub czterema przewodami. (W przypadku zastosowań termoparów wtyczka HAZ-CJC na terminalach 1?? 3 zawiera zintegrowany czujnik CJC).Konfiguracja przeprowadza się za pomocą komputera osobistego. Dostarczany jest pojedynczy wyjście alarmowy, który może być skonfigurowany do alarmowania procesu lub do ostrzegania o wczesnej awarii termopary.

Specyfikacja
Zobacz również wspólną specyfikację

• Liczba kanałów
Jeden.
• Źródło sygnału
THC typu J, K, T, E, R, S, B lub N do BS 60584 i XK mV
RTD 2/3/4-przewodów platynowych do normy BS 60751
Pt 100, Pt 500, Pt 1000
Cu-50 i Cu-53
Ni 100/500/1000 DIN 43760
• Położenie źródła sygnału
Strefa 0, IIC, T4-6 obszar niebezpieczny
Dywizja 1, grupa A, niebezpieczne miejsce
• Zakres sygnału wejściowego
75 do +75mV lub 0 do 400Ω (0 do 1000Ω czujników Pt i Ni)
• Zakres sygnału wejściowego
3 do 150mV lub 10 do 400Ω (dźwięki Pt i Ni od 10 do 1000Ω)
• Prąd podniecający RTD
200 μA nominalne
• Kompensacja połączeń na zimno
Automatyczny lub wybieralny
• Błąd w kompensowaniu połączeń zimnych
≤ 1,0°C
• Odmowa wspólnego trybu
120 dB dla 240 V przy częstotliwości 50 Hz lub 60 Hz (odpowiedź 500 ms)
• Rezygnacja w trybie seryjnym
40dB dla 50Hz lub 60Hz
• Dokładność kalibracji (w temperaturze 20°C)
(obejmuje histerezę, nieliniowość i powtarzalność)
Wpisy: (odpowiedź 500 ms)
mV/THC: ± 15μV lub ± 0,05% wartości wejściowej (w zależności od tego, która z tych wartości jest większa)
RTD: ± 80mΩ
Wydajność: ± 11μA
• Przesunięcie temperatury (typowe)
Wprowadzenie:
mV/THC: ± 0,003% wartości wejściowej/°C
RTD: ± 7mΩ/°C
Wydajność: ± 0,6μA/°C
• Przykład dokładności kalibracji i przepływu temperatury
(Wpis RTD - odpowiedź 500 ms)
Rozpiętość: 250Ω
Dokładność: ± (0,08/250 + 11/16000) x 100%
= 0,1% przedziału
Odchylenie temperatury: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Bezpieczeństwo jazdy w przypadku awarii czujników
Upscale, downscale lub off
• Wczesne wypalenie
Wczesne wykrywanie wypalenia termoparów (jeśli jest wybrane)
Włączenie alarmu, gdy wzrost oporu pętli wynosi > 50Ω
• Zakres wyjściowy
4 do 20 mA nominalne do maksymalnie 600Ω.
• Wyjście alarmowe (konfigurowalne)
Relaj włączony w alarmie, 250mA @ 35V max
• Maksymalna odporność na ołów (THC)
600Ω
• Czas reakcji
Konfiguracja - 500 ms domyślnie ((dokładność 100/200 ms - kontakt MTL)
• Wskaźnik LED
Zielony: wskazanie mocy i stanu
Żółty: sygnał alarmowy wskazujący, kiedy kontakty są zamknięte
• Maksymalne zużycie prądu (z sygnałem 20mA)
50 mA przy 24 V
• Rozpraszanie mocy w obrębie jednostki (z sygnałem 20mA)
1.2W przy 24 V
• Opis bezpieczeństwa
W odniesieniu do parametrów odwołuj się do certyfikatu.
• Konfigurator
Komputer osobisty z oprogramowaniem MTL PCS45 z
PCL45USB seryjny interfejs
