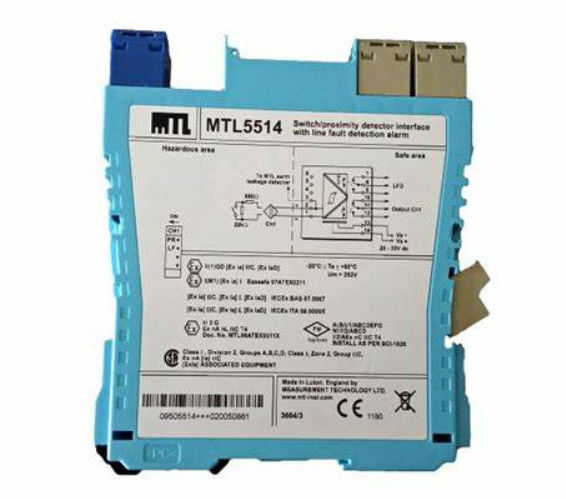

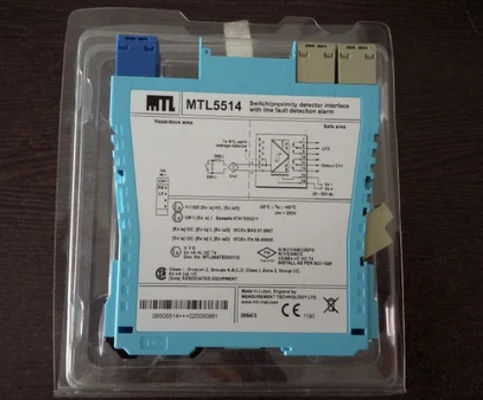

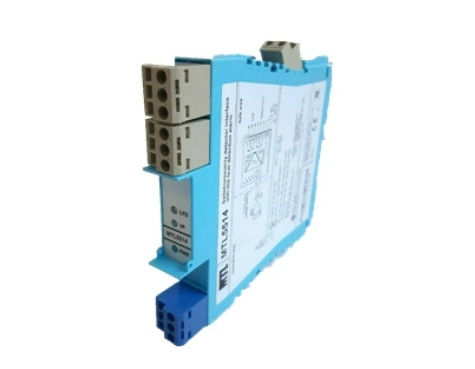

MTL5514 Interfejs przełącznika/detektora bliskości MTL Czas odpowiedzi maksymalnie 10 ms

MTL5514 Interfejs przełącznika MTL/detektora bliskości

Opis
MTLx514 umożliwia sterowanie obciążeniem bezpiecznego obszaru za pośrednictwem przekaźnika przez czujnik bliskości lub przełącznik umieszczony w strefie niebezpiecznej.
Sygnalizowane są za pośrednictwem oddzielnego przekaźnika i wskazane na górze modułu.

Liczba kanałów
Jeden.
Lokalizacja przełącznikah
Strefa 0, IIC, T6 obszar niebezpieczny
Div.1, Grupa A, niebezpieczne miejsce
Położenie czujnika bliskości
Strefa 0, IIC, T4 ̇6 obszar niebezpieczny, jeżeli jest odpowiednio certyfikowany
Div.1, Grupa A, niebezpieczne miejsce
Wpływy z obszarów niebezpiecznych
Wprowadzenia zgodne z normami BS EN6094756:2001 dla:
czujniki bliskości (NAMUR)
Napięcie stosowane do czujnika
7 do 9 V prądu stałego od 1kΩ ±10%
Charakterystyka wejścia/wyjścia
Faza normalna
Wyjścia zamknięte, jeśli wejście > 2,1 mA (< 2kΩ w obwodzie wejściowym)
Wyjścia otwarte, jeśli wejście < 1,2 mA (> 10kΩ w obwodzie wejściowym)
Hysteresa: 200μA (650Ω) nominalna
Wykrywanie usterek linii (LFD) (jeśli jest wybrane)
Wybór przez użytkownika za pomocą przełączników po stronie urządzenia.
Wykorzystanie urządzeń do odbierania błędów
Relaj wyjściowy wyłączony w przypadku wykrycia usterki linii wejściowej
Alarm o otwartym obwodzie w przypadku, gdy iin < 50 μA
Wyłączony alarm o otwartym obwodzie w przypadku > 250 μA
Alarm zwarcia w przypadku Rin < 100Ω
Wyłączony alarm zwarcia, jeśli Rin > 360Ω
Uwaga: Rezystory muszą być zamontowane przy użyciu urządzenia LFD z wejściem kontaktowym
500Ω do 1kΩ w serii z przełącznikiem
20kΩ do 25kΩ równolegle z przełącznikiem
Wyjście z strefy bezpieczeństwa
MTL4514 i MTL5514
Kanał: pojedynczy relé o jednym biegunie z kontaktami przełączania
LFD: pojedynczy biegun przekaźnika z kontaktami przełączania
MTL4514B
Kanał: pojedynczy biegun przekaźnika
LFD: pojedynczy biegun rely

Wskaźniki LED
Zielony: wskaźnik mocy
Żółty: stan kanału, włączony, gdy wyjście jest podłączone
Czerwony: wskazanie LFD, w przypadku wykrycia usterki w linii
Maksymalne zużycie prądu
25mA przy 24V DC
Rozpraszanie mocy w obrębie jednostki
00,6 W przy 24 V
Opis bezpieczeństwa
Uo=10,5V Io=14mA Po=37mW Um = 253V rms lub dc
