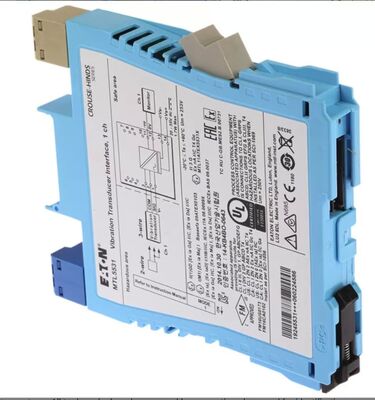

MTL5531 Właściwie bezpieczny izolator przetwornika wibracji
Opis:
Producent:MTL
Produkt No. : MTL5531
https://www.achievers-automation.comWięcej produktów
Niezawodne pozyskiwanie komponentów przemysłowych dla przedsiębiorstw
Ten komponent automatyki przemysłowej jest dostarczany do zakupów przedsiębiorstw. Wspierane są zamówienia na zamówienie i dostawa terminowa, przy czym ceny podane są na podstawie zapytania.
Aby zmniejszyć ryzyko pozyskiwania, każde zamówienie jest obsługiwane indywidualnie z pomocą potwierdzenia modelu, wyjaśnienia warunków i szacowania czasu realizacji przed złożeniem zamówienia.Dostarczane są jasne warunki oferty i spójna komunikacja, aby pomóc partnerom w zarządzaniu oczekiwaniami i zakończeniu transakcji z ufnościąDodatkowe weryfikacje lub wyjaśnienia są dostępne w razie potrzeby, wspierając profesjonalne zamówienia i długoterminową współpracę.
W sprawieMTL MTL5531jest kompaktowym jednokanałowym izolowanym galwanicznie izolatorem sygnału wibracyjnego z serii MTL5500, wytwarzanym przez Eaton MTL Instruments.Łączy się z dwukierunkowymi czujnikami drgań prądu i trójkierunkowymi sondami / akcelerometrami wirówkowymi zainstalowanymi w strefach zagrożonych wybuchem, odtwarzające sygnały wibracji do sterowników sterowania bezpieczną stroną i systemów kontroli stanu maszyny.
Urządzenie to zapewnia pełną izolację galwaniczną 3-portów pomiędzy niebezpiecznym obwodem czujników, bezpiecznym wyjściem monitorowania i zasilaniem prądem stałym 24 V w celu wyeliminowania hałasu pętli naziemnej i przejściowego sprzężenia krzyżowego.Wspiera użytkownika 3.3mA podniecenie dla 2-przewodowych przetworników wibracji, szeroka pasma sygnału 47 kHz dla wysokiej częstotliwości sygnatur wibracji maszyny i jest certyfikowany do stref niebezpiecznych strefy 0 / klasy I Div 1.Ocena zgodnie z IEC 61508, MTL5531 osiąga możliwości SIL 2 dla prostych systemów bezpieczeństwa z instrumentami, nadających się do monitorowania krytycznego obracającego się sprzętu w elektrowniach naftowych i gazowych, petrochemicznych i elektroenergetycznych.Szczupły obudowa 16mm DIN szyny maksymalizuje gęstość szafki dla wielopunktowych stojaków monitorowania wibracji.
Szczegóły:
| Element parametru |
Oficjalna wartość w arkuszu danych MTL5531 |
| Pełny kod wzoru |
MTL5531 |
| Marka i producent |
Instrumenty MTL (Eaton Crouse Hinds) |
| Konfiguracja kanału |
Interfejs jednokanałowego przetwornika wibracji |
| Wspierane czujniki boczne niebezpieczne |
Dwuprzewodowe czujniki drgań prądu; trójprzewodowe sondy / akcelerometry wirówkowe |
| Prąd pobudkowy 2-przewodowego przetwornika |
3.3 mA nominalne, wybieralny przełącznik sprzętowy |
| Niebezpieczna impedancja wejścia |
10 kΩ (skrajniki sygnału 2 i 3) |
| Dopuszczalny zakres napięcia sygnału wejściowego |
-20 V minimum do -0,5 V maksimum |
| Dokładność przenoszenia prądu stałego (+20 °C) |
< ± 50 mV |
| Dokładność przenoszenia AC |
0 ′1 kHz: ± 1%
1 ‰ 10 kHz: -5% ~ +1%
1020 kHz: -10% ~ +1% |
| Szerokość pasma sygnału (typowa - 3 dB) |
47 kHz |
| Maksymalne opóźnienie fazy |
< 14 μs |
| Współczynnik temperatury |
±50 ppm/°C (1065 °C)
± 100 ppm/°C (-20 ‰ 10 °C) |
| Bezpieczne opcje wyjścia bocznego |
Wyjściowe napięcie LU / wyjście prądu aktywnego Li |
| Maksymalna odporność na obciążenie wyjściowe (prąd) |
350 Ω |
| Zakres pracy napięcia zasilania |
20 V DC ~ 35 V DC nominalny 24 V DC |
| Maksymalne zużycie prądu (24 V, obciążenie 10 mA) |
65 mA |
| Maksymalne wewnętrzne rozpraszanie mocy |
1.33 W |
| Wskaźnik izolacji galwanicznej |
3-port pełna izolacja, bariera izolacyjna 253 V rms |
| Kategoria specyfikacji |
Szczegółowe dane techniczne |
| Standardy montażu |
EN 60715 35 mm standardowa szyba DIN |
| Moduł Wymiary zewnętrzne (W × H × D) |
16 mm × 121 mm × 108 mm cienka kompaktowa obudowa |
| Jednostkowa masa netto |
110 g (0,11 kg) |
| Materiały mieszkaniowe |
Żółty polimer termoplastyczny opóźniający płomień |
| Rodzaj zakończenia |
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403 |
| Wskaźnik mocy |
Zielona dioda LED dla stanu mocy eksploatacyjnej |
| Ciągła temperatura otoczenia roboczego |
-20 °C ~ +60 °C |
| Zakres temperatury przechowywania |
-40 °C ~ +80 °C |
| Certyfikacje bezpieczeństwa wewnętrznego |
ATEX Ex ia IIC T4·T6, IECEx, FM klasa I Div 1 / Div 2 |
| Zgodność z obszarami niebezpiecznymi |
Strefa 0, Strefa 1, Strefa 2; Grupy gazowe A ̊D |
| Parametry jednostki bezpieczeństwa wewnętrznego |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, nieznaczna pojemność wewnętrzna |
| Klasyfikacja bezpieczeństwa funkcjonalnego |
ocena IEC 61508, zgodna z normą SIL 2 (architektura prostokątna, HFT=0) |
| Standardy zgodności przemysłowej |
EN 61010-1, EN 61326-1 przemysłowa EMC, zgodna z RoHS |
| Wydajność odporności na elektromagnetyczne działanie |
Kryterium Nieprzerwana eksploatacja w warunkach przemysłowych zakłóceń elektromagnetycznych |
