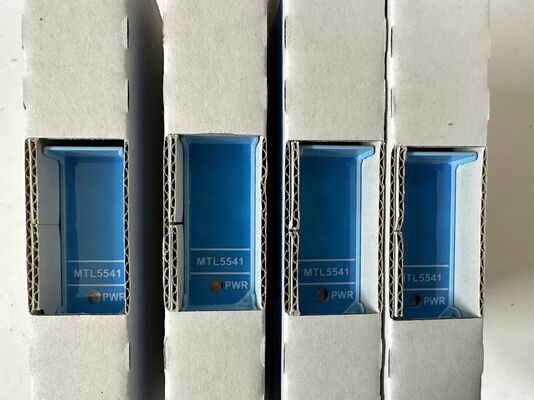

mtl5541 Bezpieczny od wewnętrznego czterech do dwudziestu mA izolator galwaniczny
Opis:
Producent:MTL
Produkt No. : MTL5531
https://www.achievers-automation.comWięcej produktów
Niezawodne pozyskiwanie komponentów przemysłowych dla przedsiębiorstw
Ten komponent automatyki przemysłowej jest dostarczany do zakupów przedsiębiorstw. Wspierane są zamówienia na zamówienie i dostawa terminowa, przy czym ceny podane są na podstawie zapytania.
Aby zmniejszyć ryzyko pozyskiwania, każde zamówienie jest obsługiwane indywidualnie z pomocą potwierdzenia modelu, wyjaśnienia warunków i szacowania czasu realizacji przed złożeniem zamówienia.Dostarczane są jasne warunki oferty i spójna komunikacja, aby pomóc partnerom w zarządzaniu oczekiwaniami i zakończeniu transakcji z ufnościąDodatkowe weryfikacje lub wyjaśnienia są dostępne w razie potrzeby, wspierając profesjonalne zamówienia i długoterminową współpracę.

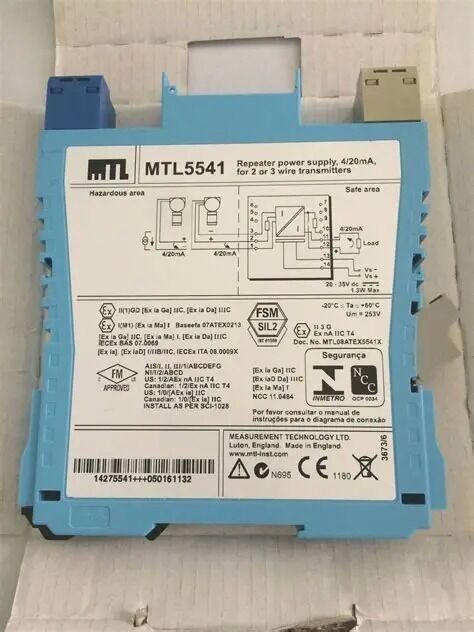

W sprawieMTL MTL5541jest kompaktowym jednokanałowym izolatorem galwanicznym z serii szynowej MTL5500 DIN, produkowanym przez Eaton MTL Instruments.Wykorzystuje i powtarza sygnały z 2-przewodowych i 3-przewodowych nadajników pola 420mA zainstalowanych w strefach zagrożonych wybuchem, dostarczając izolowane wyjście analogowe do bezpiecznych systemów DCS, PLC i rejestracji, jednocześnie obsługując pełną dwukierunkową komunikację cyfrową HART do inteligentnej konfiguracji nadajnika i diagnostykiEaton.
Jednostka ta zapewnia całkowitą izolację galwaniczną pomiędzy obwodem niebezpiecznego pola, bezpiecznym obwodem sterowania i zasilaniem prądem stałym 24 V w celu wyeliminowania hałasu pętli naziemnej i przejściowego sprzężenia krzyżowego.Zapewnia stabilny 16.5V napięcie pętli do nadajników pola przy sygnale 20mA, z ultraszybkim czasem reakcji 50 μs i wysoką dokładnością transferu.Całkowicie certyfikowany Ex ia bezpieczeństwa wewnętrznego pozwala na bezpośrednią instalację w strefie 0 / klasa I Div 1 niebezpiecznych miejsc, i ocenione zgodnie z normą IEC 61508 dla wdrożenia systemów bezpieczeństwa z przyrządami SIL 2.Szczupła, wąska obudowa o długości 16 mm umożliwia układanie szaf wysokiej gęstości do wieloobwodnych stojaków pomiarowych w gazie naftowym, chemicznych, farmaceutycznych i ścieków.
Szczegóły:
| Element parametru |
Oficjalna wartość standardowa w arkuszu danych MTL5541 |
| Pełny kod wzoru |
MTL5541 (dostępne warianty T / S) |
| Wytwórca marki |
Instrumenty MTL (Eaton Crouse Hinds) |
| Ilość kanału |
Jednokanalizowane nadajniki 2/3-przewodów |
| Zakres niebezpiecznych stron wejścia |
024 mA (420 mA nominalne okno pomiarowe) |
| napięcie zasilania nadajnika @ 20mA |
16.5 V prądu stałego |
| Bezpieczny sygnał boczny |
Powtórne 024 mA (420 mA standardowy sygnał procesowy) |
| Maksymalna odporność bezpieczeństwa bocznego na obciążenie (MTL5541-T) |
0 ̊450 Ω @ 20mA; 0 ̊360 Ω @ 24mA |
| Maksymalne obciążenie zlewu (MTL5541-S aktualna wersja zlewu) |
600 Ω |
| Dokładność przenoszenia (20 °C otoczenia) |
Lepsze niż ± 15 μA |
| Współczynnik przesunięcia temperatury |
< 0,8 μA / °C |
| Wydajność hałasu falowego |
< 50 μA od szczytu do szczytu |
| Czas reakcji sygnału |
Osadza się w zakresie 10% wartości końcowej w 50 μs |
| Wsparcie komunikacji cyfrowej |
Protokół dwukierunkowy HART (terminal 1 i 2) |
| Kompatybilność pasma HART |
Sygnały cyfrowe nakładane na 500 Hz ∼ 10 kHz |
| Zakres napięcia roboczego zasilania |
20 V prądu stałego 35 V prądu stałego (nominalne 24 V prądu stałego) |
| Maksymalne zużycie prądu (24 V, sygnał 20 mA) |
51 mA |
| Maksymalna wewnętrzna rozpraszanie mocy |
00,7 W @ 24 V prąd stały |
| Wskaźnik izolacji galwanicznej |
253 V rms / DC między obwodami niebezpiecznymi a bezpiecznymi |
| Kategoria specyfikacji |
Szczegółowe dane techniczne |
| Standardy montażu |
EN 60715 35 mm standardowa szyba T-sekcja DIN |
| Moduł Wymiary zewnętrzne (W × H × D) |
16 mm × 121 mm × 108 mm cienka kompaktowa obudowa |
| Jednostkowa masa netto |
150 g |
| Materiały mieszkaniowe |
Żółty polimer termoplastyczny opóźniający płomień |
| Zakończenie okablowania |
Wyroby z tworzyw sztucznych |
| Status wskaźnik |
Zielone światło oświetlenie stanu zasilania |
| Ciągła temperatura otoczenia roboczego |
-20 °C ~ +60 °C |
| Zakres temperatury przechowywania |
-40 °C ~ +80 °C |
| Certyfikacje bezpieczeństwa wewnętrznego |
ATEX Ex ia IIC T4·T6, IECEx, FM klasa I Div 1 / Div 2 |
| Zgodność z obszarami niebezpiecznymi |
Strefa 0, Strefa 1, Strefa 2; Grupy gazowe IIA / IIB / IIC |
| Parametry jednostki bezpieczeństwa wewnętrznego |
Vo=28 V, Io=93 mA, Po=651 mW, nieznaczna pojemność wewnętrzna |
| Klasyfikacja bezpieczeństwa funkcjonalnego |
ocena IEC 61508, architekturę SIS prostokątnej z możliwością SIL 2 |
| Standardy zgodności przemysłowej |
Bezpieczeństwo EN 61010-1, odporność na emisje elektromagnetyczne EN 61326-1, zgodność z RoHS |
| Napięcie badawcze izolacji |
1500 V rms opór dielektryczny między obwodami niebezpiecznymi/bezpiecznymi |
